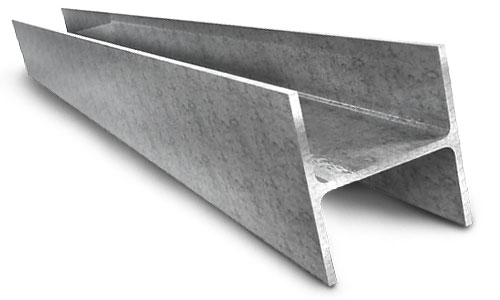

Двутавровый швеллер
Среди огромного количества самых различных вариантов металлоконструкций особый интерес представляет двутавровый швеллер. На самом деле подобное обозначение не совсем правильно, поскольку швеллер – это название П-образного профиля, однако оно является устоявшимся, а значит, имеет право на существование. Ниже мы подробно расскажем о данном виде металлопроката, а также рассмотрим сферу его применения и разновидности.
Двутавр или двутавровая балка представляет собой один из наиболее распространенных профилей. В данной статье речь идет о металлический балке, однако нужно помнить, что существуют и деревянные разновидности.
При строительстве проверяйте швеллер гост изготовления которого должен быть соблюдён, иначе вы ставите под угрозу прочность возводимого здания.Стальные двутавры изготавливаются двумя способами. Наиболее распространенный метод производства – горячекатаный, однако существует и сварной. Сварной способ используется для получения больших деталей или в том случае, когда требуются какие-то особые характеристики балки. Первый же способ производства предполагает изготовление балок, которые прокатываются на специальных станах. Для получения изделия используется заготовка.
В сечении балка представляет собой форму, близкую к букве «Н». Использование таких конструкций позволяет решить сразу несколько проблем в процессе строительства. Первая из них заключается в том, что за счет использования Н-образного профиля появляется возможность существенно снизить массу конструкции. Второе же преимущество состоит в большей прочности. Если сравнивать двутавр и классическую балку, имеющую квадратный профиль, то последняя проигрывает.
Стальные балки – это незаменимый элемент многих современных конструкций, поскольку в общем случае при создании плоских перекрытий бетонные конструкции сами по себе не могут обеспечить должную прочность и надежность. Обычно балки применяются на пролетах более 7 м, однако могут использоваться и в других случаях. Конечно, существуют и бетонные балки, но последние используются при возведении каких-либо промышленных объектов. Деревянные двутавровые балки напротив, больше подходят для загородных домов. Конечно, балка является не единственным подходящим вариантом: швеллер, двутавр деревянный или другие изделия всегда можно использовать, однако соотношение прочности, цены и надежности у балок самое оптимальное.
Главная особенность балки заключается в том, что она распределяет большинство растягивающих напряжений под углом 45 градусов к своей оси. В данном случае вертикальная стенка работает как зигзагообразная решетка фермы: распределяет усилия. Получается, что надежность будущей конструкции окажется очень высока. С другой стороны возможно использование других металлических балок – сварных.

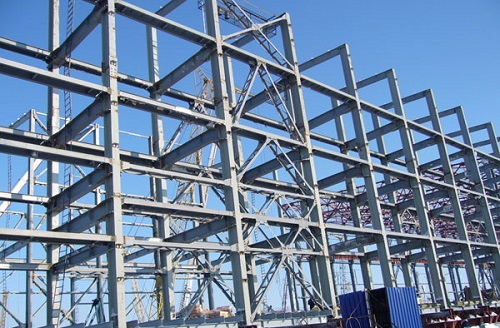

Применение двутавров в строительстве
Это – разновидность легких металлоконструкций, имеющая Н-образное сечение. Оно является наиболее оптимальным не только с точки зрения надежности, но и из соображений удобства монтажа. Сварные конструкции наиболее широко применяются в строительстве гражданских объектов, где требуются опоры, несущие элементы перекрытия и т.д. Использование подобных стройматериалов решает одну из самых сложных проблем – понижение металлоемкости конструкции. Нужно сказать, что установка сварной балки позволяет сильно уменьшить расход металла, поскольку дает возможность подобрать именно то сечение, которое требуется в данном случае.
Швеллер, двутавр или сварные балки производятся из низколегированной или углеродистой стали. В первом случае речь идет о С255, а во втором – С345 (09Г2С). Изготовление производится методом горячего или холодного проката, а сварной балки — с помощью сварного оборудования, после чего осуществляется дополнительный контроль, например, ультразвуковым способом.
Преимущества стальной конструкции с первого взгляда может оценить любой специалист, а большой опыт их эксплуатации является лучшим доказательством надежности подобных изделий:
Нужно также отметить, что технология изготовления сварных двутавров позволяет получить биметаллические балки, которые относятся к подтипу специальных и не могут быть изготовлены другим способом.
Продажа швеллера и двутавра сегодня производится многими компаниями, однако нужно помнить о том, что производство подобных металлоконструкций должно осуществляться в соответствии с ГОСТ. Так государственный стандарт выделяет несколько типов балок — горячекатаные и специальные.

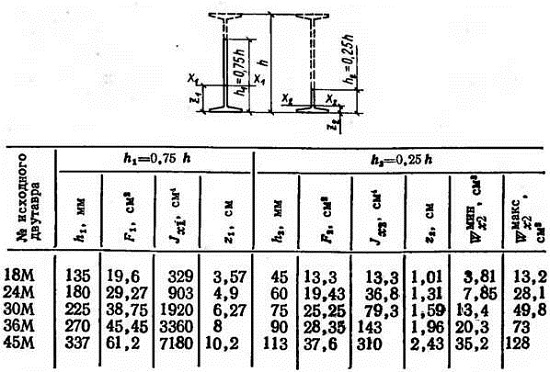

Параметры швеллеров
В первом случае речь идет о двух видах изделий. Один из них имеет наклонные грани полок, а другой параллельные. Балки с наклонными гранями регламентируются ГОСТ 8239, где сказано, что угол наклона граней должен находиться в пределах от 6 до 12 процентов.
В отличие от швеллеров двутавры этого типа имеют только два класса точности прокатки: Б – повышенной точности и В — обычной.
Прогиб стенки не должен превышать 15% от её толщины, а кривизна требуется менее 0.2% от длины изделия. Для класса точности «Б» производится притупление наружных кромок полок (менее 2.2 мм), а для «В» подобные работы не требуются. Отклонения по массе при производстве в пересчете на массу 1м3 не должны выходить из области минус 5%, +3%. В отдельных случаях стандарт допускает ужесточения последнего требования, если был заключен соответствующий договор между изготовителем и потребителем.
Двутавры с параллельными гранями полок производятся в соответствии со стандартом 26020. Он распространяется на все изделия такого типа, высота которых находится в пределах 100..1000 мм, а полки имеют ширину 55..400 мм. Все подобные балки разделяются на:
Стандартные швеллер, двутавр или другие балки могут иметь длину до 12 м, однако прокат по ГОСТ 26020 изготавливается до 24 метров.
Двутавры этого типа производятся по ГОСТ 19425. К данной категории относятся балки для подвесных путей (М), армирования шахтных стволов (С) и специальные решения для нужд автомобильной промышленности. Все изделия делятся на две категории точности – высокой «А» и повышенной «В». В данном случае уклон внутренних граней выбирается 12% для балок «М» и 16% для балок «С». Притупление наружной кромки профиля выбирается в пределах 0.3 от средней толщины полки.
Размер или номер двутавра показывает его условную высоту, выраженную в сантиметрах. Например, двутавр №10 представляет собой балку, имеющую высоту 10 см.
Подводя итоги, отметим, что выше мы описали все виды используемых сегодня металлических двутавровых балок. На нашем сайте приведена достаточно подробная информация и по другим металлоконструкциями. Если вам требуются данные по таким изделиям, как швеллер, двутавр или гнутый швеллер, то здесь вы найдете все необходимые сведения.
