Как рассчитать стропильную систему: алгоритм расчета, формулы, примеры

Стропильная система фактически обеспечивает жесткость конструкции кровли, поскольку распределяет нагрузку от обрешетки с уложенным материалом для кровли на внешние и внутренние опоры. Поэтому от того, как рассчитать стропильную систему, зависит надежность крыши, ее способность противостоять всем воздействиям.

Как правильно рассчитать стропильную систему

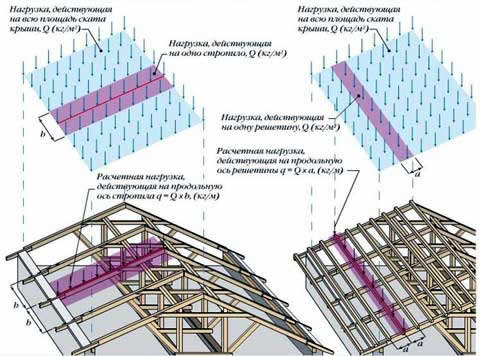

Расчет элементов стропильной системы выполняют для того, чтобы определить оптимальные параметры конструкции, которые обеспечивают ее способность выдерживать воздействие от совокупного веса кровли, в том числе покрытия и теплоизоляции, в условиях максимального воздействия внешних нагрузок, ветровых и снеговых. В связи с этим закономерно встает вопрос, как рассчитать стропильную систему на суммарное воздействие возможных нагрузок. К примеру, вес покрытия, внутренней отделки потолков, града, ветра, гололеда на кровле в период и т. д. В расчетах используют коэффициенты надежности , скажем, 1,1 и 1,4. Первый увеличивает прочность рассчитанной кровли на 10%, а второй – на 40%.

Как правило, расчетная схема, которую принимают при расчетах – «идеализированная». Считается, что крыша находится под воздействием равномерно распределенной нагрузки, т. е. испытывает одинаковую и ровную силу, которая равномерно воздействует на все скаты. На самом деле такая картина практически не встречается. Например, когда ветер наметает на какой-то скат снеговые мешки, то он одновременно сдувает его с другого. Сила воздействия на скатах, таким образом, оказывается неравномерной.

Нагрузки на стропила

Стропила испытывают два вида воздействия – временные и постоянные. Ко вторым относится вес элементов крыши, включая кровлю, обрешетку, прогоны и стропила. Ко вторым – снег и ветер. К временным – относят также полезную, если таковая имеется.

Снеговая

Этот тип воздействия может представлять серьезную опасность для надежности конструкции, поскольку большие объемы скопившегося на крыше снега оказывают на нее существенное воздействие. Величина нагрузки снега определяется в горизонтальной проекции по формуле:

S=Sg * µ,

где

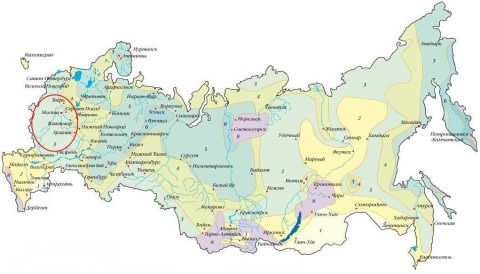

• Sg – масса снегового покрова, приходящейся на единицу площади горизонтальной плоскости. Этот параметр зависит от места расположения строения.
• µ – это коэффициент, выражающий зависимость от угла наклона кровли. К примеру, для плоских крыш до 25° – 1,0, для скатных с уклоном более 25 °< α < 60° – 0,7. При крутом уклоне, свыше 60°, снеговая нагрузка не учитывается.

Ветровая

Для подсчета средней ветровой нагрузки на данной высоте применяют следующую формулу:

W=W_o^хk,

в которой

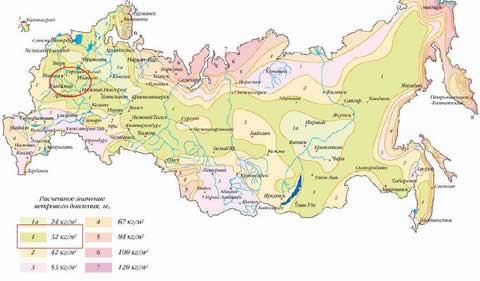

• W_o – нормативное значение, его подбирают по таблице, согласно ветровому району;
• k – коэффициент зависимости давления ветра от высоты, он отличается в зависимости от местности, где осуществляется строительство:

Поправка на ветер в расчет стропил вносится только при уклоне кровли более 30°.

Выбор типа местности зависит от направления ветра, который применяют при расчете.

Как посчитать с учетом ветра и снега

Рассчитаем климатические нагрузки на примере Подмосковья, входящего в среднюю полосу РФ. Расчетные значения выбирают из СНиП 2.01.07-85*, а именно «Нагрузки и воздействия».

Допустим, уклон крыши составляет 22°. Это третий снеговой регион, для которого расчетная – 180 кг/м², а µ=1,0, тогда 180 x 1,0 = 180 кг/м². Для скатных кровель с коэффициентом µ=0,7 эта величина уменьшается до 126 кг/м².

При образовании снегового мешка значение этого показателя может возрасти до 400-500 кг/м².

Расчетная ветровая нагрузка для того же региона равна 32 кг/м². Если предположить, что речь идет о 10-метровом доме, то величина воздействия ветра окажется равной 32 х 0,65 = 20,8 кг/м².

Другие

• Нагрузку, создаваемую подкровельной конструкцией и самой кровлей рассчитывают согласно размерам сооружения и объему используемых материалов.
• Полезная учитывается для конструкций, «связанных» со стропильными фермами. К примеру, подвешенные к ним потолки, вентиляционные камеры или водяные баки, расположенные на фермах и т. д.

При проектировании крыши проводятся два типа расчетов:

• по прочности, который исключает повреждения стропильных ног;
• по деформации, который определяет максимальную степень прогиба такой балки. Так, расчет стропильной системы ломаной крыши должен учитывать, что прогиб стропил для такой конструкции не должен быть больше 0,004 длины участка, то есть, к примеру, максимальный прогиб 6-метровой балки достигает 2 см. На первый взгляд может показаться, что это не так уж и много, однако, если даже чуть превысить величину деформации, она станет зрительно заметна. А большие прогибы сделают крышу похожей на китайскую пагоду.

Расчет элементов

Конструкцию системы определяют с учетом следующих параметров:

• наклон крыши,
• величина перекрываемого пролета,
• сечение стропил и обрешетин,
• совокупная нагрузка от кровельного покрытия, ветра и снега,
• расстояние между стропилами, его оптимальное значение определяют методом предела, то есть того значения, по достижении которого, можно ожидать частичного или полного разрушения.

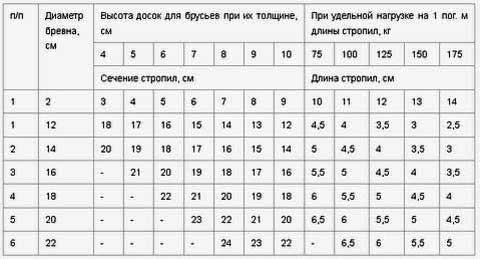

Срез (сечение) стропил подбирают, исходя из их длины и величины испытываемых нагрузок.

Значения, приведенные в данной таблице, конечно, не являются результатом полноценного расчета, они всего лишь рекомендованы к применению при проведении стропильных работ для простых конструкций.

Полноценный расчет системы возможен при достаточном багаже теоретических знаний, определенных навыков черчения и рисования. К счастью, задача проектирования сегодня значительно облегчена, благодаря удобным компьютерным программам, предназначенным специально для разработки проектов всевозможных строительных элементов. Они подходят не только профессионалам, но и частным пользователям.

Пример расчета при помощи программ

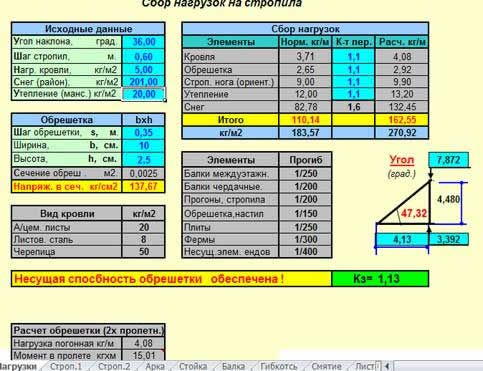

Шаг 1. Расчет нагрузок

На первом этапе в меню выбирают окно «Нагрузки» и вносят в ячейки таблиц голубого цвета необходимые изменения:

«Исходные данные»

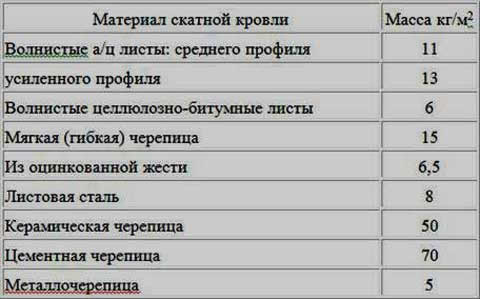

• Изменяют уклон ската и шаг стропил на предполагаемые. Следующую строчку таблицы «Нагр. Кровли» заполняют данными из нижеприведенной таблицы.

• В следующую ячейку заносят сумму предварительно рассчитанных нагрузок от ветра и снега. Далее идет «Утепление (манс.)» – ячейку оставляют без изменений для теплого чердака или вписывают 0 – для холодного.
• Корректируют также значения в таблице «Обрешетка».

Если заполненные данные корректны, в нижней части окна должно появиться сообщение «Несущая способность обрешетки обеспечена!». В противном случае потребуется изменить размеры обрешетки или расстояние между стропилами.

Шаг 2 Стропила с двумя опорами

На этом этапе работают с вкладкой «Строп. 1».

Начиная с этой вкладки, данные уже занесенные в таблицу будут подставляться программой в ячейки автоматически.

Какие правки выполняют на этом этапе?

• Вносят изменения в значение величины горизонтальной проекции стропила на схеме и приступают к заполнению таблицы «Расчет стропил».
• Значение толщины стропила, которое вносят в ячейку «В (заданное)» должно быть больше указанного« Втр (устойч.)».
• Ширина стропил, внесенная строчку «Принимаем Н», должна превышать значения, указанные в строчках «Нтр.,(прогиб)» и «Нтр.,(прочн.)». Если все значения подставлены верно, то программа под схемой «запишет»: «Условие выполнено».

Строчка «Н, (по сорт-ту)» заполняется самой программа, но следует знать что менять данные можно и самому.

 Шаг 3 Стропила с тремя опорами

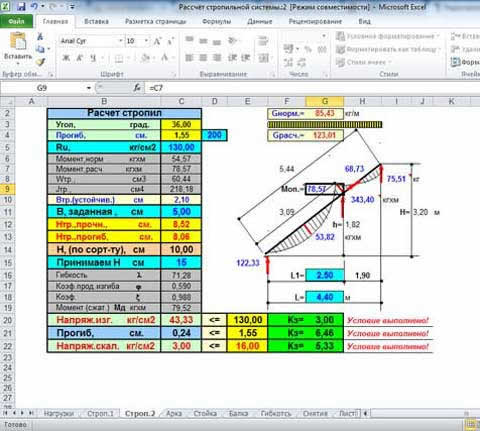

Такие стропила рассчитывают на вкладке «Строп.2» либо «Строп.3».

Какую выбрать зависит расположения промежуточной опоры. Вкладки отличаются по месту расположения средней стойки (опоры). В случае L/L1<2, иначе говоря, она находится правее середины стропила, пользуются «Строп.2», в противном случае – «Строп.3». Стойка может располагаться точно посередине, тогда не принципиально, какую из них выбрать – результат будет тот же. С этими вкладками работают аналогично «Строп. 1».

Шаг 4 Стойка

Величину изгибающего момента стойки и вертикального воздействия на нее вносят (в тоннах) соответственно в ячейки «М=» и «N=». Надписи «Внецентр. обеспечено» и «Центральное обеспечено!» в центре означают допуск к следующему этапу.

 Шаг 5 Балка

Балки перекрытия в то же время испытывают распределенную и сосредоточенную нагрузки.

«Распределенная»

• В ней отмечают пролет и шаг балок. В качестве «Нагр.(норм.)» и «Нагр.(расч.)» выбирают соответственно 350 кг/м² и 450 кг/м². Согласно СНиП это усредненные значения с достаточным запасом прочности. В них включены эксплуатационные нагрузки и вес перекрытий.
• В строке «В, заданная» отмечают имеющуюся ширину сечения, в «Н, прогиб» и «Н, прочность» – наименьшие высоты сечения, обеспечивающие допустимый прогиб, при которым балка не сломается. Высоту сечения выбирают, равной большей из них.
• Если в конструкции нет стоек с опорой на балки перекрытия, расчет заканчивают. В противном случае заполняют следующие таблицы: «Распред.+сосредоточ.» и «Сосредоточенная нагрузка».

На практике работа с программой, как правило, затруднений не вызывает.
