Как сделать каркас мансардной крыши: основные три типа в примерах

Проект мансардной крыши частного дома – на какие вопросы он должен отвечать

• Жилой второй этаж или нежилой. Он может стать полноценным этажом или служить для хранения «ненужных» вещей или другого. Если вы намерены обживать этаж в будущем, это тоже должно быть отражено в проекте.

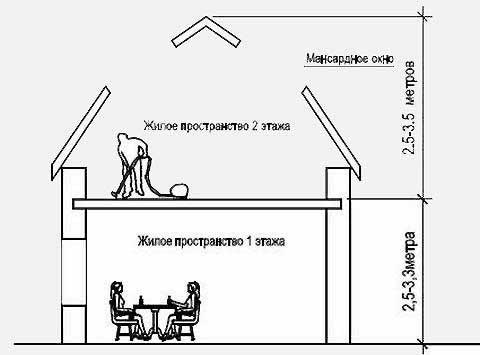

• Минимальная высота мансардной крыши. Обычно эта величина варьируется в пределах 2,5–3,5 метров. Это оптимальные размеры и нарушать их не рекомендуется.
• Вид окон на втором этаже. Это могут быть полноразмерные, то есть 12,5–20% от площади пола или минимальные – площадью 0,7–1,5 м². В любом случае освещенность в помещении должна быть обеспечена полноценно.
• Единство конструкции мансарды с архитектурными формами здания-основы. Помимо соответствующих конструктивных схем и материала деталей мансарды и ограждающих конструкций, обязательна их легкость.

Главная сложность при выборе мансарды – большое разнообразие ее геометрических форм и возможностей расположения.

Каркас и геометрия

Мансарды отличаются не только своими геометрическими формами, скажем, треугольной или ломаной, симметричной или асимметричной, но и своим расположением относительно наружных стен – быть в створе или за их границей. Даже здесь невозможно избежать вариаций: при ограниченном выносе опорой мансардного этажа становится консольный вынос нижнего перекрытия, а при большом – дополнительные опоры, например, стенки, колонны и подвески.

Но, так или иначе, все они сводятся к основным трем типам мансардного этажа:

• формирование одноуровневого отдельного этажа;
• двухуровневое развитие;
• двухуровневое развитие второго этажа здания-основы с организацией антресольного этажа.

Помимо этого, мансардные этажи могут быть секционными, коридорными или смешанными

Самые распространенные виды: особенности их каркасов

Каркас двухскатного типа – наиболее простой по конструкции. Его прямые стропила, соединяющие между собой стены и перекладину конькового прогона, расположены параллельно. Для такой мансардной крыши не нужен сложный расчет, его конструкция практична (например, на ней не накапливается зимой снег), проста в постройке.

Каркас мансардной ломаной двухскатной крыши состоит их стропил, сгруппированных в две и более части, образующих ломаную линию. Кстати крыши этого типа используют не только для увеличения пространства чердачного помещения, но и в чисто декоративных целях. Силуэт ломаной двухскатной крыши может быть вогнут внутрь или, наоборот выгнут наружу.

Мансарда под ломаной крышей имеет максимальную высоту, а варианты комнат без покатых стен практически не отличаются от обычных.

Каркас мансарды с выносными консолями может обеспечить еще больший внутренний объем, чем у ломаной крыши. Такая крыша – несимметричная и с одной стороны напоминает двухскатную. Часто ее стена оказывается продолжением фасада здания. Ту часть потолка мансарды, которая выходит наружу, прикрывают при помощи дополнительного набора стропильных перекладин. В результате по рисунку силуэта получается симбиоз двух типов крыш: двухскатной и ломаной.

Что же касается остальных сложных конструкций, то их объединяют в группу крыш смешанного типа.

Некоторые нюансы изготовления

Практически мансарда помимо собственно крыши объединяет в себе стену и потолок. Поэтому чтобы она была в состоянии справиться с функциональными требованиями, возложенными на нее, устройство мансардной крыши должно отличаться от варианта простой.

В принципе, любой чердак, независимо от крыши дома, можно переоборудовать в жилое пространство. Другой вопрос, а насколько мансарда получится удобной? Поэтому лучше все-таки придерживаться определенных правил:

• если скаты будут крутыми – помещение получится с высоким потолком и наибольшей площадью.
• согласно строительным нормам как минимум для половины полезной площади расстояние между чистым полом и потолком не должно быть меньше 2,3 м;
• часть помещения, высота потолка которого меньше 1,5 м, жилой не считается.

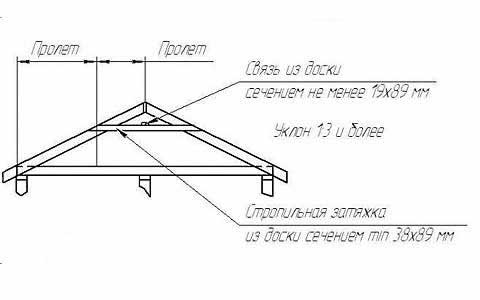

Затяжка стропил (горизонтальный элемент каркаса мансардной крыши) – ответственный узел ее конструкции. Она предназначена для усиления конструкции крыши. Расстояние от чистого пола до ее нижнего края должно соответствовать строительным нормам. В случае необходимости затяжки можно поднять, конечно, не ослабляя при этом конструкцию крыши.

Стены, имеющие излом, нередко усиливают стропильную систему, над которой возведены, и позволяют удалить затяжки. Но в этом случае вес крыши перераспределяется на балки перекрытия и, возможно, их потребуется усилить.

Поэтому любое вмешательство в конструкцию стропильной системы требует тщательного расчета.

Возможно ли будет получить на мансардном этаже необходимую полезную площадь во многом зависит от конструкции крыши, ее формы. Например, четырехскатная крыша может обеспечить требуемую для полезной площади высоту только под частью кровли, причем ее площадь может быть гораздо меньше, чем у мансардной двухскатной крыши, имеющей тот же периметром. Однако, если установить, например, слуховые окна, то полученная площадь помещения, имеющая нужную высоту, можно будет значительно увеличить.

Изготовить мансардную крышу своими руками можно, важно только все правильно рассчитать и спланировать, работать поэтапно и без напряжения.
