Конструкция и вентиляция крыш с холодным чердаком

Несмотря на свое название «холодный», конструкция подобного чердака позволяет существенно ограничить теплопотери из помещений здания.

Конструкция с холодным чердаком

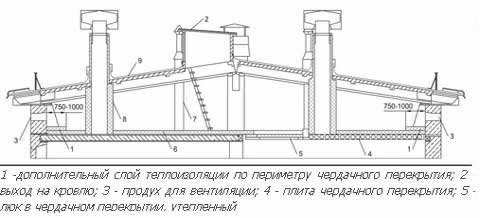

крыша с холодным чердаком

Температурно-влажностный режим холодного чердачного помещения должен быть равен или самое большее на 4 °С выше по сравнению с расчетной температурой воздуха снаружи. То есть пространство на самом деле – холодное (неотапливаемое).

В конструкции холодного чердака воздух из вентканалов попадет непосредственно в атмосферу. Чтобы уменьшить количество участков пересечения крыши с рулонным ковром, в пределах секций каналы объединяют с помощью вентиляционных коробов. Подобная организация естественной вентиляции позволяет поддерживать в пространстве чердака нормальную температуру и влажность. В подобных условиях можно избежать выпадания конденсата и образования инея на нижней поверхности панелей кровли.

Нарушение температурного и влажностного режима чревато увлажнением теплоизоляции и конструкций, и как следствие – потеря прочностных и утеплительных свойств, нарушение несущей конструкции вплоть до ее обрушения.

Преимущества: облегченное обслуживание и эксплуатация

Устройство вентиляции

Для вентиляции чердака устраивают отверстия-продухи, специально предназначенные для проветривания. Их суммарная площадь может составлять порядка 1/300-1/500 поверхности перекрытия, то есть для вентиляции каждых 1000 м2 площади перекрытия необходимо устройство самое меньшее 2 м2 продухов.

Работа вентиляционных отверстий будет тем эффективнее, чем на большем расстоянии будут располагаться будет расстояние между входным отверстием и выходным.

устройство защиты продухов

Самым рациональным считают равномерное распределение продухов под кровельным свесом по периметру здания и по длине конька крыши. Действительно, благодаря такому расположению гарантированно по всей площади чердака происходит интенсивный воздухообмен. Проветриваемый объем практически поделен воздушным потоком на две зоны давлений:

Так вот, приточные отверстия фактически оказываются в первой зоне, а вытяжные – во второй. В этом то и заключается секрет интенсивности вентилирования.

Чтобы обезопасить от проникновения птиц, продухи оборудуют решетками или сетками. Определенную роль в обустройстве вентиляции играют также слуховые окна. Их оборудуют жалюзийными решетками. Слуховые окна держат открытыми круглосуточно. Живое сечение решетки должно составлять порядка 70% от площади слухового окна.

Если скатная крыша покрыта листовым или штучным (шифер, черепица) материалом и отсутствует подкровельная гидроизоляция, вентиляционные отверстия можно не предусматривать и ограничиться наличием зазоров между ее отдельными элементами.

Теплоизоляция в двух вариантах

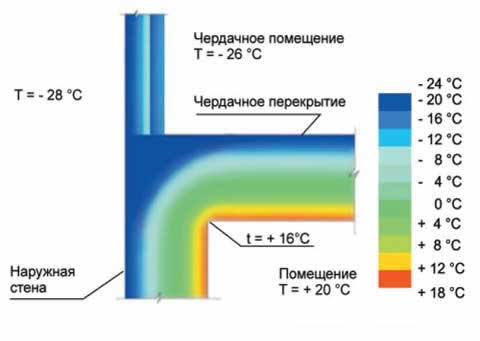

температурное поле на стыке стены и плиты чердачного перекрытия

Крыша с холодным чердаком, в отличие от теплой, разрешена к использованию в жилом здании любой этажности. Теплоизоляцию выполняют по перекрытию. Толщину утеплительного слоя рассчитывают, исходя из климатических особенностей регион, где построено здание. Например, для большинства российских регионов эта величина равна как минимум 20 см. Выполняют утепление перекрытия в двух вариантах: по принципу

Теплоизоляцию перекрытия в первом случае часто выполняют из уложенных в два ряда плит минваты, покрытых защитным слоем из цементно-стружечных плит. Такой вариант утепления имеет определенные преимущества:

дополнительный слой тепловой изоляции у наружной стены

По периметру помещения чердака необходима укладка дополнительного слоя утеплителя из плит минеральной ваты в высоту не меньше 10 см и на ширину 75-100 см. Нарушение этого правила повышает риск промерзания жилых помещений на последнем этаже в углах .

Необходимо утеплять также вентшахты и вытяжки стояков канализации, которые в холодном чердаке выпускают наружу воздух.
