Как устроить ломаную крышу — рекомендации по проектированию и монтажу

Конструкция ломаной крыши представляет собой наиболее сложный проект из всех возможных типов кровли. Но, несмотря на это, такие крыши неизменно пользуются популярностью, а все благодаря дополнительному помещению, создаваемому в мансардном этаже, которое по площади сопоставимо с площадью самой постройки.

Общие сведения о ломаных крышах

Общий вид ломаной крыши

Общий вид ломаной крыши

Наибольшее распространение на сегодняшний день среди ломаных крыш получили мансардные четырехскатные крыши. Это произошла в основном потому, что такие конструкции позволяют наиболее оптимально использовать внутренне мансардное помещение. Именно поэтому ломаная крыша лучший выбор для тех, кто ратует за высокую функциональность и простор дома.

Дома с ломаной кровлей выглядят очень своеобразно, а при должном качестве работы, ваш дом будет восхищать всех проходящих мимо людей.

В основном такие крыши возводят на широких постройках.

Необходимая ширина дома для установки ломаных кровельных конструкций составляет примерно 6 м. Если ваш дом уже, чердачное пространство будет расходоваться менее эффективно, а если шире – будет гораздо сложнее спланировать и смонтировать надежную и качественную систему стропил.

Не бойтесь значительных габаритов конструкции, монтаж можно произвести и самостоятельно. Стропильная система ломаной крыши обычно собирается по модульной системе: отдельные части готовят к сборке еще на земле, затем поднимаются вверх и только там устанавливаются. Поэтому вам вряд ли понадобиться помощь тяжелой строительной техники.

Разновидности ломаных крыш

В зависимости от количества скатов различают следующие типы крыш: односкатные, двухскатные, трех- и четырехскатные. Именно от этого параметра зачастую зависит комфортабельность дома, а также надежность всей постройки.

Односкатная крыша имеет вид наклонной плоскости, закрепленной на стенах разной высоты. Такое решение весьма распространено, так как предполагает создание довольно простой стропильной системы.

Двухскатная крыша состоит, соответственно, из двух скатов, направленных в диаметрально противоположные стороны. Этот тип кровли очень удобен в эксплуатации, и поэтому пользуется наибольшей популярностью. Сводчатые крыши в основном характерны для построек прямоугольной формы.

Трехскатная ломаная крыша в торце имеет одну вертикальную стену, а второй торец изготавливается с такими же изломами профиля, как и у боковых скатов крыши. Такая  конструкция имеет небольшой вес из-за отсутствия одной капитальной стены. Трехскатную крышу чаще всего обустраивают, когда сопрягается крыша мансардного этажа с крышей другой части жилого здания.

Четырехскатная крыша имеет ломаные профили по всем четырем скатам стены. Это  сложнейший вариант ломаной крыши с технической точки зрения. Но зато такая конструкция обладает самым легким весом.

По желанию клиента, можно создать проект с любым количеством скатов, но на практике это применятся очень редко из-за сложностей при последующем возведении крыши.

Конструкция ломаной крыши по форме может быть абсолютно разной. В большинстве случаев она имеет вид параболы, а встречается чаще всего в прямоугольных домах. Скаты имеют форму трапеции по длинным сторонам и треугольную форму по коротким.

Полувальмые конструкции — разновидность четырёхскатной ломаной крыши. Полувальма имеет вид торцевого ската, при этом торец двухскатной крыши его срезает не целиком, а только нижнюю и верхнюю его часть.

Существуют еще шатровые крыши. К ним причисляются следующие разновидности: конические, купольные, пирамидальные конструкции. Чаще всего их устанавливают на зданиях круглой или многоугольной формы. Такие конструкции меньше всего распространены из-за сложности проектирования и монтажа.

Конструкция ломаной крыши: приступаем к планировке

Прежде чем начинать работу по устройству крыши, её нужно тщательно спроектировать,  а также осуществить все необходимые расчеты по конструкции, создать её план.

Проект ломаной крыши обычно предусматривает, что уклон скатов составляет от 5 до 60°. В первую очередь он зависит от атмосферного воздействия, предназначения чердака, а также  типа используемого кровельного материала.

В регионах с частыми и сильными осадками наклон скатов крыши должен быть достаточно большим (от 45 до 60°). В районах с сильными и частыми ветрами, но редкими дождями будет достаточно гораздо меньшего уклона.

Если угол наклона составляет примерно от 5 до 20°, рекомендуют применять рулонное покрытие: в пределах от 14 до 60° — асбестоцементные листы или кровельный металл; в пределах от 30 до 60° – черепицу.

Нужную высоту кровельного конька рассчитывают с помощью тригонометрического выражения для прямоугольных треугольников (его вы сможете с легкостью найти в любом школьном учебнике по геометрии).

Наверняка, вы уже задали себе вопрос, как построить ломаную крышу без таких серьезных приготовлений? Все просто – пригласите для проектирования постройки профессионалов.

Но если же вы решительно настроены на этом этапе сделать все самостоятельно, то советуем вам сначала приступить к самому главному. Расчет стропильной системы – основа всего проекта дома. Сечение стропил определяется  в зависимости от вероятных будущих нагрузок (веса стропильных конструкций, пирога кровли, а также силы внешних воздействий), и степени уклона кровли. При помощи расчетов находится и нужный шаг между стропилами,  определяется их несущая способность.

План стропильной системы предусматривает тип стропил, которые целесообразно использовать при строительстве — наслонные или висячие. Также выясняется, пригодятся ли дополнительные элементы, такие как раскосы, затяжки и т.д.

Бывает так, что стандартные габариты пиломатериалов не подходят для кровли. Это не беда! Их можно немного модифицировать. К примеру, вы можете нарастить стропила до нужной длины или же сдвоить балки. К тому же, возможно применение клееных или наборных стропильных ног (они значительно мощнее и длиннее обычных).

Как вы уже поняли, без плана вам не обойтись, чтобы правильно обустроить такой объект, как ломаная крыша. Чертеж  мы решили вам представить чуть ниже (именно для вашей постройки вы можете его усовершенствовать, это лишь примерный план).

Подготовительный этап монтажа: набираем необходимый инструментарий и материалы

Для самостоятельной постройки ломаной крыши вам пригодятся следующие объекты:

Прежде чем приступить к самому монтажу ломаной крыши, необходимо хорошо обработать древесину специальными составами, защищающими от гниения и предотвращающими возгорания.

При обработке дерева пользуйтесь широкой плоской кистью. Состав необходимо наносить два раза, при этом дожидаясь полного высыхания предыдущего нанесенного слоя. Так обеспечивается максимально глубокое проникновение защитных веществ в поры древесины.

Нежелательно наносить антисептики и антипиретиков с помощью пульверизатора. Работа, конечно же, ускоряется, но качество и глубина пропитки от этого сильно страдают.

Возможно обработать защитными составами и уже готовые стропильные элементы, но в этом случае нужно очень тщательно покрывать места стыков деревянных деталей, отпуская зажим шпильки.

Возведение стропильной системы ломаной крыши

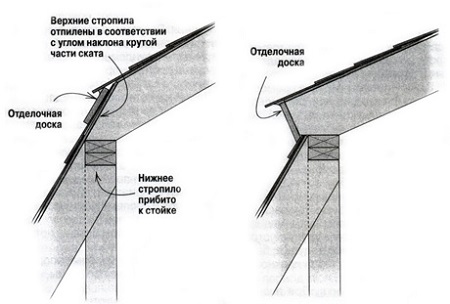

Устройство элемента ломаной крыши

Устройство элемента ломаной крыши

После того, как будут закончены все подготовительные работы, можно приступать к созданию стропильной конструкции. Устройство ломаной крыши будет включать в себя следующие этапы:

Проведение гидроизоляции и теплоизоляции кровельной системы

Для этой цели лучше всего использовать именно кровельный утеплитель, так как он наиболее эффективен при утеплении потолка и стен мансардного этажа.

Сверху стропил обязательно укладывается гидроизолирующий и пароизолирующий слои – такое обустройство крыши обезопасит ее от протечек, а также предотвратит появление конденсата в подкровельном пространстве. Без хорошей изоляции комфорту в помещении не бывать.

Гидроизолирующие и пароизолирующие материалы крепятся к стропилам металлическими оцинкованными скобами с помощью специального строительного степлера. Лучше всего укладывать полотнища гидроизоляции друг на друга внахлест, без провисаний (максимально допустимое провисание — не больше 2 см).

Завершение работ по обустройству крыши: создание обрешетки, укладка кровли

Технология  покрытия ломаных крыш, несмотря на их необычную конструкцию, практически ничем не отличается от традиционных работ.

Практически все виды кровли потребует создания деревянной обрешетки сверху стропильной системы. Обрешетка делается из прочного, ровного и сухого бруса, который набивается на утепленную и гидроизолированную кровлю через контррейки (подкладные бруски). Система подкладных брусков сохранит целостность гидроизоляции, а также обеспечит хорошую вентиляцию кровли.

Монтируя обрешетку, следите за прямотой ее сегментов, так как даже самый маленький прогиб или кривизна могут впоследствии привести к нарушениям в герметичности кровли.

Ну и наконец, укладка кровельного материала. Выбор такого материала зависит только от ваших предпочтений и финансовых возможностей. На рынке представлен огромный ассортимент продукции. Наиболее оптимально использование металлочерепицы, она подходит практически всем видам построек.

Создание водоотливов для крыши

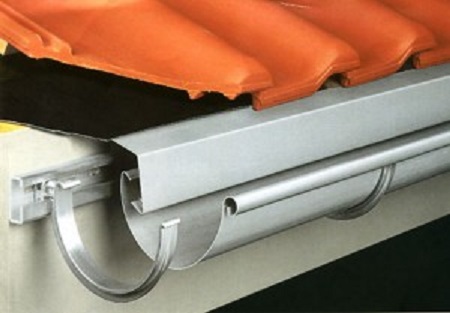

Водоотлив

Водоотлив

При обустройстве ломаной крыши вам будут необходимы водоотливы. Без них долго эксплуатировать ваш дом вы не сможете, кровля просто испортится. Обычно водоотливы для ломаной крыши делаются из пластика, цветных металлов или же оцинкованной стали. Некоторые производители покрывают их специальными полимерными составами, которые призваны повышать устойчивость материалов к появлению коррозии.

Без сомнения, наиболее привлекательно смотрятся водоотливы из цветных металлов — меди, алюминия или титана, нежели их пластиковые собратья. Кроме этого, они характеризуются очень высоким уровнем устойчивости к внешним воздействиям. Но их стоимость зачастую бывает высока. Поэтому, если вы ограничены в своих средствах можете выбрать пластиковый вариант, но впоследствии заменить его на более  прогрессивный – металлический.

Естественно, все рассказанное выше можно отнести только к общим сведениям о технологиях возведения ломаных крыш, так как создание таких конструкций — один из наиболее трудоемких и сложных процессов в постройке зданий. Но мы надеемся, что хоть немного приоткрыли завесу тайны над вопросом,  как построить ломаную крышу самостоятельно. Удачного строительства!
