Кровельные сэндвич панели: новейшая технология производства

Кровельные сэндвич-панели – это легкие трехслойные строительные конструкции, отличающиеся довольно крупными размерами. В его основе лежит сердечник из теплоизолирующих материалов. Утеплитель выбирают из наиболее высокоэффективных, таких как:

• негорючие плиты из базальтовой минеральной ваты с волокнами, ориентированными перпендикулярно (плотность – 110-120 кг/м³);
• самозатухающий пенополистирол (плотность – 15,1-25,0 кг/м³ ).

Слой этот может иметь различную толщину, соответственно климатическим условиям местности, где предполагается эксплуатировать здание и от  его назначения. Cердечник, который имеют, например, кровельные сэндвич панели «Венталл», изготовлен из минваты с основой из базальтового волокна. Как известно, в современном строительстве подобный изолятор по праву считается наиболее эффективным из экологически чистых теплоизоляционных материалов.

С обеих сторон он защищен облицовочными слоями из оцинкованной стали профилированной, имеющей защитное покрытие. Оно состоит из следующих слоев:

• антикоррозийного состава;
• грунтовки;
• полимерного покрытия из полиэстера (РЕ), пурала (Pural) или полидифторионада (PVDF).

Соединяют профили и утеплитель при помощи высококачественного полиуретанового однокомпонентного клея. Соединение панелей при монтаже осуществляют с использованием специального замка типа F-LOCK. Подымают их грузоподъемными механизмами, используя захваты для кровельных сэндвич панелей. Подобные плиты рекомендуется использовать для кровель, имеющих минимальный наклон 5% (сплошные) или 7% (соединенные по длине между собой).

Кровельные сэндвич панели поэлементной сборки: в чем их отличия

Основой подобной конструкции является сэндвич-профиль, выполненный из оцинкованной тонколистовой стали, имеющей полимерное покрытие и напоминающей по форме корыто, в полость которого вставляют утеплитель. Поверх последнего раскладывают гидроветрозащитную мембрану, на которую, в свою очередь, устанавливают шляпные профили после чего укладывают кровельный профлист. Наклеивание терморазделяющей полосы на его бортики не допускает образования мостиков холода. Сборку производят вручную, прямо на стройплощадке, то есть в этом случае специальная строительная техника просто не нужна.

Технические характеристики сэндвич панелей

Организованное  производство кровельных сэндвич панелей в основном организовано на новейшем оборудовании, которое и обеспечивает их высокие технические характеристики. Среди них понимают следующие параметры, которые имеют: размеры, то есть их толщина, длина и ширина. Они одинаковы у всех производителей: толщина – 6–20 см, длина 50–140 см, а ширина – 1 м. Единственное, у минеральноватных толщина начинается от 80 мм и наибольшая длина – 150 мм.

Теплопроводность
От толщины, в частности, зависит и другая характеристика – его удельная теплопроводность. Этот показатель напрямую зависит также от материала обкладки и утеплителя. Значения теплопроводности пенополистирола и минеральной ваты отличаются незначительно: теплопроводность пенополистирола при толщине 100 мм 0,375 k* Вт/(м²·К), минваты – 0,418.

Водостойкость
Трехслойные «сэндвичи» отличает высокая водостойкость, обусловленная хорошими водоотталкивающими свойствами минерального утеплителя. К тому же ему не присущ эффект капиллярного впитывания влажности. От проникновения воздуха и воды внутренний слой панелей дополнительно защищен уплотняющим и герметизирующим материалом в замках вдоль продольных стыков панелей.

Шумопоглощение
Одно из важных достоинств сэндвич панелей – обеспечение шумоизоляции. Звук, проходя через панель, значительно понижает уровень воздушного шума, благодаря двум факторам:

• звукоизоляции, когда часть звуковых волн, которые возникают на поверхности панели, отражаются;
• звукопоглощению, поскольку внутри нее происходит превращение звуковой в тепловую энергию.

Низкая масса
Малый по сравнению с традиционными стройматериалами вес кровельных сэндвич панелей делает их удобными в транспортировке, складировании и монтаже.

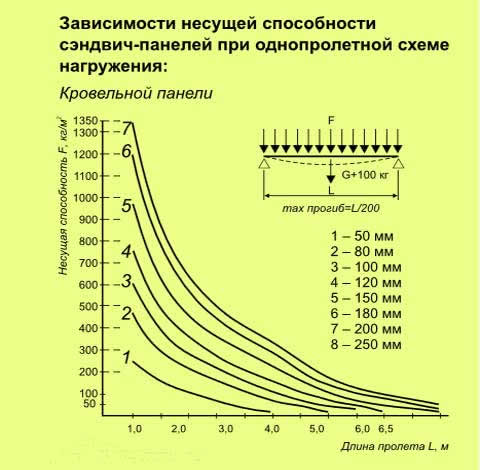

Несущая способность

При расчетах этой характеристики принимается во внимание, что при плотном прилегании сердечника к наружным профилям напряжения от воспринимаемых нагрузок распределяются. Причем внешними металлическими слоями воспринимаются усилия на растяжение и сжатие, а утеплителем – усилия на сдвиг. Таким образом обеспечивается высокий показатель несущей способности трехслойных обшивок.

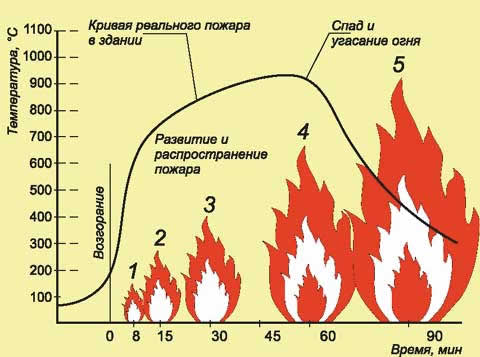

Огнестойкость

При проектировании объекта любого типа важной характеристикой является огнестойкость кровельной системы. При изготовлении сэндвич обшивок используют материалы, которые в основном относятся к категории негорючих. Например, модели «Венталл» имеют II степень (толщина сердечника – 100 мм) или I степень огнестойкости (соответственно – 200 мм).

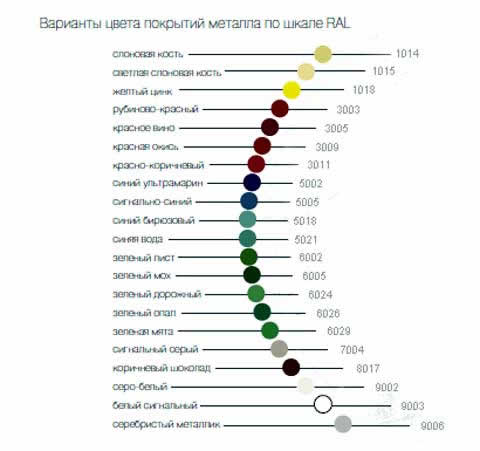

Цветовая карта
