Крыша Судейкина: особенности оригинальной конструкции

эскиз оригинальной крыши Судейкина

Крыша Судейкина – это конструкция, в которой вообще отсутствуют стропила в их классическом понимании. Расположенные в ней определенным образом брусья образуют восьмигранный купол, причем единственной опорой все конструкции является столб, который располагают в центре чердака. Хотя на сегодняшний день ее можно причислить к архитектурным редкостям, но по сей день можно встретить российские села, где дома в основном имеют подобную кровлю. Это действительно оригинальная и эффективная конструкция, поэтому возрождение интереса к технологии с более чем столетней историей – вполне закономерно.

Расчеты и их реализация на практике показали, что наличие центрального столба в классической конструкции вовсе не обязательно, если увеличить крутизну купола и несущую способность.

Достоинства крыши Судейкина

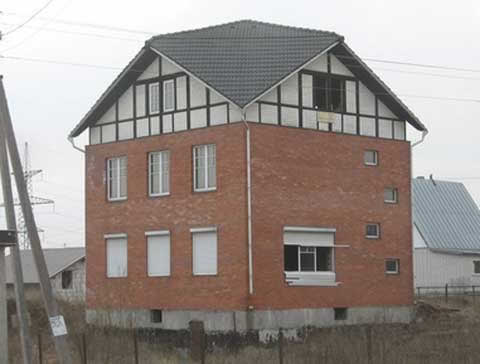

дом с крышей Судейкина

Проект Судейкина имеет немало практических преимуществ. Отметим несколько основных:

При таком количестве достоинств даже странно, что подобная конструкция не стала очень востребованной. Дело в том, что крыша Судейкина имеет такие минусы, которые мешают ее массовому признанию. Прежде всего в этой оригинальной конструкции:

Как устраивают

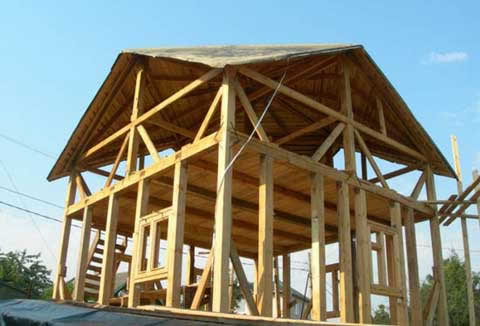

каркас крыши Судейкина

Между способом устройства изоляции и укладки кровельного материалов случае крыши Судейкина или скатной одно- или двух- принципиальной разницы нет. Единственное на что необходимо обратить внимание – это опорные элементы , имеющие треугольную форму, которая отличает первую конструкцию от скатной, где в основе расчетов лежит другая геометрическая фигура – прямоугольник.

Технология устройства знаменитого строения описана российским архитектором в его книге, изданной в 1916 году. В ней архитектор собрал проекты различных строений, скажем, зимних дач или особняков. Судейкин предложил следующий проект его пошагового устройства.

основные чертежи

1. По углам строения укрепляют четыре балочные стойки, которые должны стать базой для несущего квадрата. Все они должны быть одной величины N. Так закладывается основание.

вальмовая часть

Стойки по верхним частям обвязывают брусьями. Выполненная специальным образом обвязка представляет собой правильный четырехугольник, то есть квадрат.

Далее приступают к формированию остовов фронтонов.

2. Определяют срединную точку каждой из стен и балок, расположенных по горизонтали и по ним устанавливают стоечные доски.

Установку стоек можно облегчить, если заранее отметить эти точки на стенах конструкции и брусьях, скажем мелом.

3. Замеряют длины брусьев и выбирают оптимальные значения для каркаса. Для этого рекомендуется соединить стропилами обвязку фронтонов строения, точнее углы основания, и верх центральных стоек и приподнять конструкцию на брусьях стойки.

4. Балка испытывающая давление всех несущих досок устанавливается в центре основания . По умолчанию она должна должна расположиться выше всех остальных, а насколько уже зависит от проектного угла скатов и общих размеров строения. Так получают угол, названный именем автора – угол Судейкина и обтекаемую форму наклона.

5. Для формирования ребер шатровой части конструкции центральную опору и верхние окончания фронтонов связывают при помощи брусьев. Важно, чтобы доски выступили за пределы стены, причем именно их выступающей частью практически задается величина будущего карнизного свеса. Чем ниже они будут заканчиваться, тем проще будет в дальнейшем монтировать систему водостока.

6. Каркас крыши нуждается в определенной жесткости, поэтому фронтоны по верхним точкам по горизонтали соединяют новыми брусьями Они к тому же будут формировать изломы скатов.

Помимо технологии возведения в книге достаточно подробно описана и техника крепления брусьев.. В наши дни появились новые возможности выполнить качественный крепеж более мощными элементами, используя скобы, пластины, саморезы и другое, которые к тому же упрощают данный процесс.

Чем можно покрыть

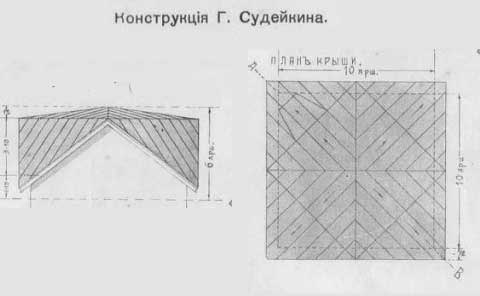

план крыши Судейкина

Огромное разнообразие ассортимента материалов для кровли не коснулось этой конструкции. Оптимальным вариантом для нее являются материалы или с мелкоячеистой поверхностью, или быстрорезные – такие как: гибкая черепица, профнастил, желательно с двухсторонней покраской, древесина.

Классическая конструкция Судейкина изначально была рассчитана именно на железное покрытие. .

Что же касается столь модной на сегодня, красивой и недорогой металлочерепицы, ее использовать нельзя, так как необходимость элементов треугольной формы, которые будут укладываться в одном направлении, приводит к образованию большого количества отходов.
