Варианты ломаных крыш — выбираем свой

Общий вид ломаной крыши

Уже многие годы владельцы частных домов устраивают под своими крышами дополнительные жилые помещения,  увеличивая, таким образом, полезную площадь своего жилища. Ломаная крыша, чертеж которой мы приводим в этой статье, часто возводится своими руками. Хотя ее конструкция отличается несколько большей сложностью по сравнению со стандартной двускатной крышей, сделать ее вполне реально, поскольку для этого не требуются сложные механизмы, высококлассная техника и узкоспециализированные специалисты.

В этой статье мы сравним три наиболее распространенных вида крыш. В ней будут освящены условия, в которых они могут использоваться, некоторые особенности строительства, их достоинства и недостатки.

Выбор крыши – с чего начать?

Форма крыши выбирается архитектором дома  с учетом ее гармоничного сочетания с общей архитектурным видом постройки. Конечно, в первую очередь, он учитывает пожелания заказчика, который выдвигает свои пожелания и требования. Определиться с видом будущего покрытия можно достаточно просто, главное, перед этим разобраться в особенностях того или иного вида конструкций.

Эта статья посвящена описанию четырех видов крыш, которые наиболее популярны среди застройщиков. Речь идет о приведенных на схеме:

• мансардном втором этаже;
• полноценном втором этаже и чердачной крыше;
• полноценном втором этаже и мансардной крыше;
• комбинированном варианте.

Начиная проектирование дома и выбирая крышу, стоит задаться такими вопросами:

1. Какого назначения будет второй этаж дома – жилым или нежилым? Можно использовать его в качестве полноценного этажа, а можно отвести это пространство под хранение вещей,  а также инструментов и оборудования. Возможно, вы захотите его использовать не сразу после строительства, а со временем и т.д.
2. Какой высоты будет потолок на втором этаже? Величина эта варьируется, как правило, в пределах от 2,5 метра (как минимальный вариант)  до 3,5 метра (максимально  практичная высота).
3. Каких размеров окна будут на втором этаже? Они могут быть полноразмерными или минимальными, имеющими площадь  0,7 – 1,5 кв. метра. Безусловно, помещение должно быть полноценно освещено, поэтому площадь окон принимается расчетным путем — 20-25 процентов от площади пола. Естественно, что комната меньшего размера будет иметь меньшие окна.
4. Нет ли у вас ограничений по высоте строящегося дома? Здесь нужно учесть советы архитектора и не создавать тень соседям, уменьшая инсоляцию построенного рядом здания. Учитывается также законодательные требования, при которых мансарда в отличие от  второго этажа не относится к полноценному этажу и может быть его официальной заменой.

Размышление над этими вопросами поможет вам ставить перед архитектором реальные задачи и решать их правильным образом, выбрав тот вариант крыши, который будет более подходящим именно в вашей ситуации.

Мансардный второй этаж

Рассматривая проекты домов с ломаной крышей, сейчас мы говорим о таком виде современных крыш, который представляет крышу, служащую стенами второго этажа. Как видно на схеме, жилое помещение в этом случае расположено непосредственно под кровлей. Такие крыши часто встречаются в деревенских и дачных поселках.

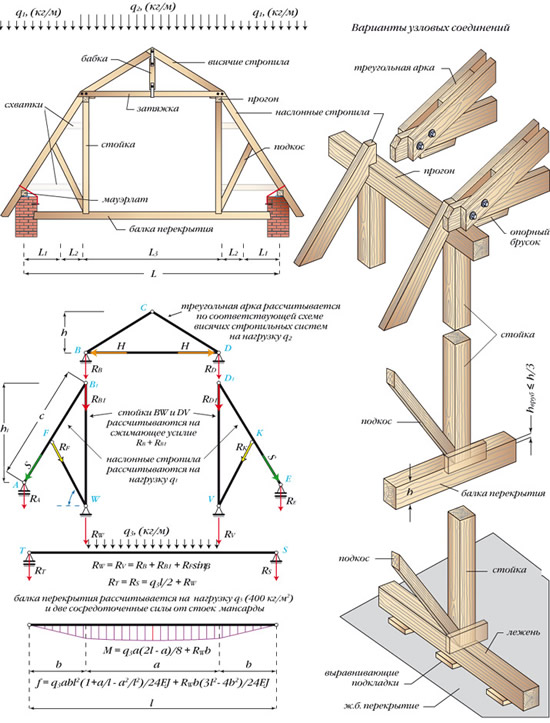

Схема ломаной крыши

С помощью мансардной крыши дому придается архитектурная выразительность. По высоте такая крыша имеет значение  2,5 – 3,5 метра (расстояние от перекрытия до конька). Когда крыша делается ломаной, то высота от скоса крыши до перекрытия составляет 0,7 — 1,0 метра.

Многие могут посчитать такое решение выгодным, поскольку отсутствует необходимость в строительстве стен второго этажа, над которыми надо было бы устраивать крышу.

Такое решение можно считать не совсем верным, ведь такая крыша имеет некоторые недостатки:

• В углах крыши пространство сведено к минимуму, особенно, когда крыша имеет треугольную форму. Взрослый человек не может стоять в полный рост на краю крыши, поскольку ее скос начинается уже на высоте 0,5 – 1,0 метра, начиная от уровня пола. Можно изменить ситуацию,  устроив ломаную крышу. В этом случае, нижняя часть мансарды имеет  крутой уклон, а верхняя — более пологий. Такое помещение сложно оборудовать так, чтобы оно было удобным, а также произвести подбор и расстановку мебели.
• В таком помещении нет возможности устроить полноценные оконные проемы. Использование же мансардных окон обходится почти в два раза дороже, поскольку они должны иметь более прочную раму с закаленным и усиленным стеклом. Оконная рама мансардного окна должна отвечать особым требованиям, обеспечивая не только правильность установки, но и сохранность качественных теплофизических характеристик. Одним из наиболее ответственных этапов является устройство гидроизоляции и заделка   откосов мансардного окна.

В помещениях под крышей можно устроить слуховые окна, которые, как видно на схемах, требуют специальной конструкции. По этой причине их устройство и монтаж являются довольно сложными. Для их устройства выполняется дополнительный каркас, который выходит из поверхности основной крыши (как следствие, происходит добавление ендов и коньков). Все это требует дополнительных трудозатрат и расхода материалов, поскольку нужно  покупать дополнительные элементы крыши и устраивать стыки и подрезку кровельных материалов. В этом случае не обойтись без чертежа слухового окна, который будет иметь детальную проработку окна в сочетании с основной конструкцией крыши.

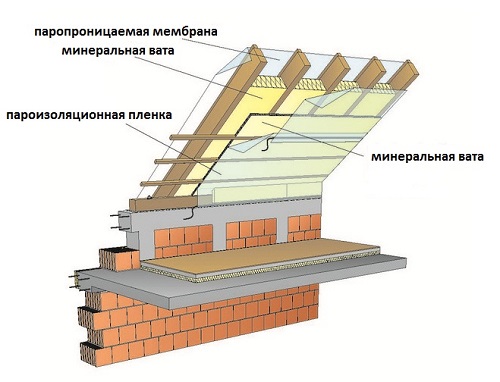

Расположение утеплителя и пароизоляции

Проекты домов с ломаной крышей предусматривают, что при устройстве таких видов крыш приходится производить совмещение конструкции, утепления и гидроизоляции в кровельном пироге. Если проводить сравнение  с чердачной крышей, все это делает монтаж крыши более сложным, а саму конструкцию более дорогостоящей. Крепление теплоизоляционного слоя производят к наружной стороне кровли. При этом нужно не забыть о циркуляционных промежутках, которые помогают влаге, образующейся в  результате конденсации пара на нижних сторонах кровли, выветриваться с помощью движения воздушных потоков.

Когда на чердаке размещается кухня или ванная комната, где постоянно присутствует большое количество пара, то на потолке с внутренней стороны прокладывается слой пароизоляции.

Если произойдет ошибка в процессе выбора кровельного «пирога», то возможно протекание крыши, влекущее за собой последующий ремонт. Выполнить его будет сложнее, чем этого требует чердачная крыша.

• В таких крышах лучше не использовать металлическое финишное покрытие, поскольку под ним в помещении будет особенно жарко. В этом случае, для обеспечения комфорта нужно за счет утеплителя увеличить толщину кровельного пирога до 250-300 мм. В другом случае, нужно будет пользоваться отражающей изоляцией, что скажется на стоимости строительства.
• Если  у хозяина дома возникнет желание получить полноценный этаж уже во время проживания в доме, то сделать достройку будет сложно. В этом случае придется произвести демонтаж мансардного этажа и осуществить строительство полноценного этажа с кровлей, что повлечет за собой удорожание на 20-40 %. Перед этим дом нужно будет обследовать, произвести расчет несущей способности уже существующего фундамента, наружных стен и перекрытий. Все это позволит определить нужно или нет делать усиление конструкций, а это процесс кропотливый и дорогостоящий. Например, усиление фундамента обойдется в 20-50% от стоимости устройства нового.

Если вы проживаете в доме постоянно, то без особой необходимости не стоит осуществлять устройство мансардного этажа. Вряд ли он будет отличаться функциональностью и удобством. Вы, скорее всего, достигнете лишь некоторой внешней привлекательности архитектурного вида вашего дома.

Чердачная крыша при полном втором этаже

При таком варианте вы будете пользоваться полноценным вторым этажом, который имеет несущие и самонесущие стены с опирающимися на них конструкциями крыши. В этом случае мы имеем дело с неэксплуатируемым чердаком, который обычно не отапливается, и жилыми помещениями второго этажа. Чердак берет на себя роль воздушной прослойки, образованной между местом проживания людей и внешней средой. Следует иметь в виду, что для перемещения по чердаку нужно предусмотреть проход по всей его площади с высотой не меньше 1,4 метра. Жилой этаж должен иметь высоту в пределах 2,5-3,5 метров. Чердачное помещение обычно предназначено для складирования всех хозяйственных принадлежностей. Полнофункциональный второй этаж в этом случае не имеет неудобных для жизни участков.

Как видно на схеме полного второго этажа с чердачной крышей, она включает такие конструктивные элементы, как

• коньковый брус и стропильные ноги;
• подкосы и стойки;
• мауэрлат и обрешетку;
• кровельный материал;
• соединительные элементы из металлла;
• внутренние несущие стены.

Если крыша придет в неисправность, ее можно свободно отремонтировать, имея доступ к ее конструктивным составляющим и слоям кровельного «пирога» с чердачного помещения. Существует также возможность достраивания еще одного или нескольких этажей. Все, что для этого нужно, так это демонтировать существующую крышу.

Такой вариант крыши, благодаря этим «плюсам», является наиболее распространенным в современном строительстве коттеджей и других частных домов.

К минусам такой кровли можно отнести следующее:

• Строительство внешних и внутренних стен второго этажа, а также чердачного перекрытия, отражается на сметной стоимости строительства и ведет к удорожанию по сравнению с мансардной крышей на 10-20 процентов.
• Есть необходимость в постоянном вентилировании чердачного помещения. Это нужно для свободной циркуляции воздуха, чтобы он не застаивался и не способствовал образованию гнили на кровельной конструкции и ее «пироге». Для этого необходимо сделать зазоры и грамотно разместить слои кровли, проводить  проветривание чердака и ежегодное очищение вентзазоров от скопившегося мусора и грязи. При мансардной крыше кровельный пирог и жилое помещение вентилируются по отдельности.

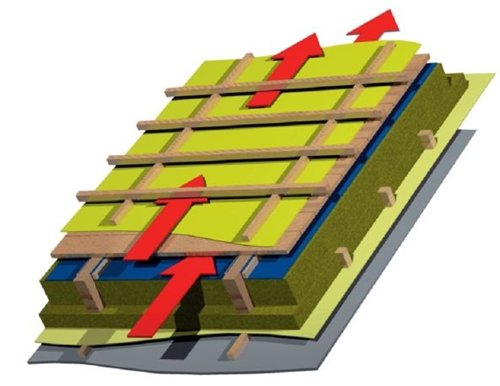

Циркуляция воздуха в крыше

На представленных схемах видно, как проходят воздушные потоки при вентиляции холодного покрытия крыши. Они могут проходить через пространство чердака, через него и с помощью воздушного потока, а также с двойным потоком воздуха.

К особенностям чердачной крыши относится:

• Необходимость в дополнительном выходе на чердак. Обычно это делается с помощью люка, к которому приставлена вертикальная металлическая лестница. Можно пользоваться и готовой «мансардной» лестницей.
• Кровля в данном случае утепляется в месте чердачного перекрытия, а гидроизоляция производится непосредственно на крыше. Такой подход позволяет облегчить монтаж кровли и уменьшить сечения ее деревянных конструкций.

Крыши такого вида наиболее распространены и их применяют даже при условии увеличения стоимости объекта строительства. Стоит отметить, что проживание под такой крышей считается более надежным и удобным.

Мансардная крыша при полном втором этаже

Предлагаемый вариант крыши представляет собой комбинацию первого и второго видов. При полноценном втором этаже и мансардной крыше, расположенной над ним, можно сократить расходы на материалы и устройство чердака, поскольку отсутствует перекрытие между  чердачным и жилым помещением. За счет высокого потолка такая крыша предоставляет много свободного пространства.

Как видно, ломаная мансардная крыша,  чертеж которой представлен на плане, создает привлекательность внутреннего пространства. Встроенные в крышу дополнительно к основным окнам мансардные окна делают помещение удивительно светлым и солнечным. Такие объемы можно обыграть, применяя фантазию и опыт дизайнеров. Несущий остов дома с такой крышей должен быть жестким и устойчивым, поскольку стены этажа и крыша совместно составляют одну довольно высокую конструкцию и имеют небольшую жесткость.

К минусам такой крыши относится:

• необходимость отапливать и освещать большой объем;
• пространство, находящееся под потолком, не имеет функционального назначения;
• необходимо покупать и устанавливать мансардные окна;
• для придания жесткости конструкции крыши необходимо делать распор крыши.

Крыша такого вида  не является распространенным вариантом и рекомендуется, когда она продиктована особенностями внутреннего дизайна помещений.

Комбинированная крыша

К комбинированному варианту крыши относится гибрид всех вышеописанных видов крыш.  Например, можно устроить над большей частью дома чердачную крышу, а над спальнями детей и гостей  — мансардную. При этом дом будет иметь совмещенный кровельный «пирог», а во второй части устройство утепления, гидроизоляции  и пароизоляции делают раздельно. Разные участки крыши будут иметь разные сечения стропил. В данном случае не обойтись без грамотно разработанного проекта крыши, в котором будут подробно изображены узлы сопряжения, планы и разрезы каждого варианта кровли.

В итоге, можно сказать, что мансардная крыша относится к менее комфортному, но недорогому варианту. О чердачной и комбинированной крыше говорят, что они являются наиболее применимыми и оправданными вариантами.  Возведение полного второго этажа с мансардной крышей встречается довольно редко, но этот вариант интересен своим интерьером.

Взвесив достоинства и недостатки каждого вида крыши, можно сделать выбор в согласии с конкретными обстоятельствами и условиями.
