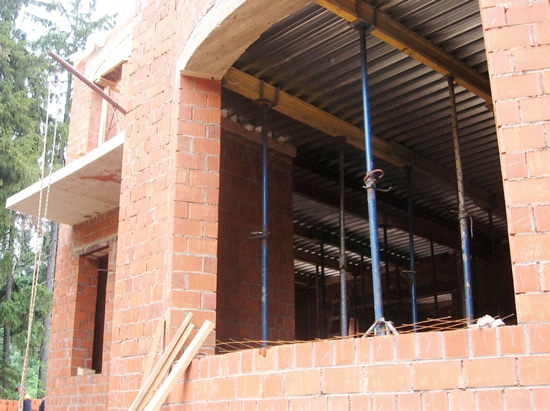

Монолитное перекрытие
Современные технологии позволили сделать малоэтажные постройки легче и дешевле, а время их строительства существенно уменьшилось. Эти преимущества привлекают многих, однако те, кто хотят получить не временное пристанище, а настоящий дом, стараются использовать такие материалы, как кирпич и бетон. В этом случае часто выполняют монолитное перекрытие по профнастилу, поскольку подобная технология может использоваться с постройками любой формы и размера.
В данной статье мы расскажем, в чем заключается отличие этого типа перекрытия от классического варианта, а также опишем технологию его создания.
Использование профнастила позволяет получить то, лишена стандартная технология – потолок, который практически не требует дополнительной обработки. Это можно заметить, взглянув на первый рисунок в статье. В общем виде данную технологию можно представить, как заливку плит с использованием несъемной опалубки. Классическое же решение предполагает демонтаж щитов основания, используемых для удержания бетона в процессе набора прочности.
Отличие данной технологии ничуть не мешает ей развиваться, поскольку ее особенности делают подобный подход привлекательным для возведения гаражей, террас и хозяйственных построек.
Перекрытие по профнастилу получает более высокую прочность за счет того, что металлический профиль позволяет придавать бетону форму, которая лучше сопротивляется деформации, а значит, обладает более высокой надежностью. Это достигается благодаря ребрам жесткости, образуемым за счет профиля. Как показывают исследования, ребристое в сечении перекрытие требует намного меньшего количества арматуры, да и расход бетона здесь ниже, хотя прочность ничуть не уступает обычной конструкции.
Несмотря на то, что профнастил позволяет получить плиты из бетона, имеющие относительно небольшой вес, такие перекрытия могут быть использованы только в домах с кирпичными стенами, или возведенными из бетонных блоков.
Перед тем как планировать устройство подобного перекрытия, нужно озаботиться проведением хотя бы предварительного прочностного расчета. Желательно, чтобы данным вопросом занимался профессионал, иначе уже на этапе заливки могут возникнуть неожиданные сложности.
Перед тем как начинать выполнение работ нужно убедиться в том, что монолитное перекрытие по профнастилу полностью рассчитано и определены все возможные нагрузки. В роли основания для него выступают металлические колонны и балки, параметры которых тоже нужно определить, а сделать это без предварительного расчета нагрузок на перекрытие очень непросто.
Стоит сказать, что шаг балок и расстояние между ними зависят и от того, какой планируется использовать профнастил. Чем больше высота профиля, тем меньший шаг балок выбирается, поскольку прочность этой бетонной заливки будет не слишком высокой.
Монтаж профнастила
В рамках примера предположим, что шаг укладки балок составляет не более 3 метров, а марка применяемого материала ТП-75, при этом толщина листа составляет 0.9 мм. Для определения длины профнастила потребуется учесть, что опираться он должен не на две, а на три балки. Это позволит избежать перегиба листа в будущем. Заливка бетона в этом случае тоже упростится, поскольку короткие пролеты давление будет меньше.
Крепление листа к металлическому основанию выполнить непросто. Как правило, для этого лучше всего использовать специальные саморезы, имеющие усиленный бур. Перекрытия по профнастилу могут быть выполнены даже с 32 мм крепежом. Наличие усиленного бура позволяет саморезу легко входить в швеллер, даже если тот не был просверлен предварительно, поэтому такой крепеж еще называют бронебойным.
Закручивать саморезы лучше всего с использованием шуруповерта или дрели, выставленной на малые обороты, поскольку количество точек крепления может быть достаточно большим.
Крепление лучше выполнять в каждом месте, где профлист соприкасается с балкой основания, поскольку нагрузка на такую конструкцию будет очень высокой. Стоит лишь вспомнить, перекрытие по профнастилу заливается из бетона, который в 2.4 раза тяжелее воды, как становится ясно, что нужно сделать очень надежную опалубку.
Места стыков отдельных листов между собой тоже следует зафиксировать. Для этой цели подойдут саморезы меньшего размера, например 5.5 длиной 25 мм. Вкручивать их нужно с шагом в 25 мм. После того, как профнастил подготовлен, можно приступать к подготовке армирования.
Укладка арматуры
Арматура – это внутренний каркас, который позволит бетону выдерживать большие нагрузки на сжатие и изгиб. В данном случае специалисты рекомендуют рассчитывать на то, что монолитное перекрытие по профнастилу дополнительной прочности из-за несъемной опалубки не получит, а значит армирование нужно выполнять с умом.
Объемная структура создается из продольных прутьев толщиной 12 мм, уложенных в каждую из впадин профлиста. Кроме того используется и «верхнее» армирование, которое выполняется по гребням профилированного материала. В данном случае есть не только продольные составляющие, изготавливаемые из 10 мм арматуры, но и поперечные, которые могут быть сделаны из 6 мм прутьев.
Элементы арматурного каркаса соединяются сварным швом или с помощью стальной проволоки. Первый вариант привлекателен тем, что конструкция получается достаточно прочной, да и выполняется такое соединение быстро, однако проволока все же предпочтительней.
Когда выполняется перекрытие по профнастилу, проемы для лестниц на второй этаж, а также каналы для коммуникаций лучше разметить заранее, после чего выполнить вокруг них опалубку. В таком случае после завершения работ не потребуется проводить какие-либо дополнительные процедуры, чтобы сделать проем. Нужно будет лишь вырезать тонкий лист перфорированного металла.
Опалубка изготавливается из дерева, поскольку это просто и дешево, а сами доски нужно защитить с помощью пленки или рубероида, поскольку это позволит использовать их в дальнейшем для других нужд.

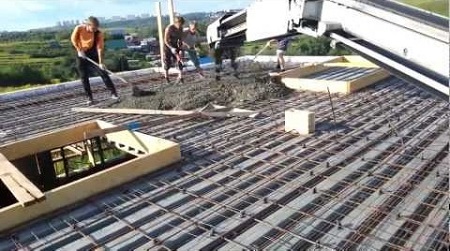

Заливка арматуры бетоном
Для создания перекрытий лучше использовать достаточно высокую марку бетона, например, М350. Она может также обозначаться как класс В-25. Максимальная прочность будет достигнута лишь в том случае, когда заливка производится непрерывно, а значит, нужно обеспечить доставку необходимого количества смеси к месту работ. С самодельным бетоном лучше не экспериментировать, поскольку особого выигрыша в стоимости он не даст, зато времени на его приготовления потребуется много.
Проще заказать товарный бетон, а также спецтехнику для проведения заливки. Как правило, в подобных ситуациях хорошо показывает себя бетононасос или ленточный транспортер. Использование бетононасоса целесообразно в том случае, если смесь имеет высокую подвижность, поэтому данный момент нужно обсудить с поставщиком раствора.
Перекрытие по профнастилу заливается непрерывно, после чего производится его выравнивание. Стоит отметить, что перед заливкой бетона нужно установить дополнительные подпорки, которые не позволят профнастилу выгибаться под тяжестью удерживаемой смеси. Эти опоры располагают по центру пролетов между балками и убирают лишь после того, как состав наберет марочную прочность.
Для набора прочности искусственному камню потребуется не менее 28 суток в условиях нормального твердения. Заливку нужно производить при положительной температуре воздуха, поскольку вместе с падением столбика термометра растет время набора бетоном прочности. В идеальной ситуации уже после 11 суток твердения бетон наберет до 80% марочного значения.
Устройство перекрытия
Когда монолитное перекрытие по профнастилу создается в жаркую и сухую погоду, то стоит дополнительно увлажнять залитый состав, поскольку из-за потери большого количества воды поверхность его может начать трескаться. Это негативно отразится на прочности материала.
Если во время работ могут случиться заморозки, то лучше сразу заказывать смесь, имеющую противоморозные добавки. Такой бетон набирает прочность даже при низкой температуре, а применение ряда специальных методов позволит существенно снизить время, необходимое для его твердения. Конечно, различные добавки могут повысить стоимость состава, поэтому лучше такие работы проводить в конце весны или летом.
Кроме слоя бетона специалисты рекомендуют использовать еще и утеплитель, монтаж которого выполняется после завершения первого этапа работ. Перекрытие по профнастилу допускает использование любого типа материалов, но в идеале должно решаться сразу две задачи: обеспечение тепло- и звукоизоляции. Сегодня подобных материалов существует очень много, поэтому выбор подходящего варианта обуславливается теплотехническим расчетом и соотношением цены и характеристик.
Поверх утеплителя укладывается гидроизоляция и выполняется армированная стяжка, для которой подойдет бетон и более низкой марки, например М250. Технологию создания стяжки в данной статье мы описывать не будем, поскольку она уже приведена на нашем сайте.
Одним из важнейших этапов работ является теоретический расчет. От того, насколько правильно он выполнен, зависит надежность всего сооружения. Если вы не являетесь специалистом в данном вопросе, то лучше всего обратиться к профессионалу, поскольку есть несколько важных моментов, в которых новичок легко допустит ошибку:
Подводя итоги, отметим, что перекрытие по профнастилу, технология монтажа которого описана выше, является не единственным возможным вариантом. В качестве альтернативы могут использоваться и обычные пустотные панели, и даже классическая заливка бетона в специальную опалубку. Использование профнастила целесообразно в том случае, когда работы ведутся в зоне частной застройки и тяжелая техника просто не может подобраться к месту установки плит.
Если перекрытие по профнастилу заливается с использованием автобетононасоса, то дальность подачи раствора может достигать нескольких десятков метров по прямой.
