Основы правильного монтажа коаксиальных дымоходов

Сегодня существует множество систем, которые позволяют решить важный вопрос вентиляции помещений, то есть возмещения отведенного некачественного (задымленного) воздуха свежим (холодным с улицы). Самые разные котлы, оборудованные принудительной тягой и вентилятором, выполняют эту нужную функцию через коаксиальный дымоход.

Обычно выделяют два вида коаксиальных дымоходов:

• вертикальный дымоход;
• горизонтальный дымоход.

Коаксиальные дымоходы достаточно просты в своем устройстве. В них имеются две трубы: для прохождения свежего воздуха снаружи и для отвода внутренних отработанных газов из вентилируемого помещения.

Коаксиальные дымоходы  работают по принципу, который называют «труба в трубе», и в этом случае через наружную трубу с улицы подается кислород, необходимый для горения топлива, а по внутренней трубе выводятся продукты сгорания. Это очень удобная и надежная дымоходная конструкция. При этом вся система герметична и надежно защищена.

Такой несложный коаксиальный дымоход можно сделать и своими руками. Для этого нужно иметь терпение и знание нескольких важных правил монтажа, чтобы создавать камины, печи, дымоходы.

Требования к монтажу коаксиальных дымоходов

Рассмотрим основные правила, которых следует придерживаться при выполнении монтажных работ при установке дымоходов:

• проектирование систем газоснабжения, которые используют в качестве топлива природный газ, необходимо выполнять в соответствии с требованиями СНиП 2.04.08–87, а также придерживаться «Правил безопасности в газовом хозяйстве»;
• подачу природного газа должен обеспечивать газопровод с рабочим давлением до 0,03 кг/кв.см (0,003 МПа);
• газопровод вводится непосредственно в то помещение, где должны находиться тепловые агрегаты;
• дымоходные газы отводятся согласно нормам и правилам СНиП 2.04.05–91.3;
• возможно удаление через наружную стену дыма и газов от теплогенератора, оборудованного установкой для их удаления..

Коаксиальный наружный дымоход, плюсы и минусы

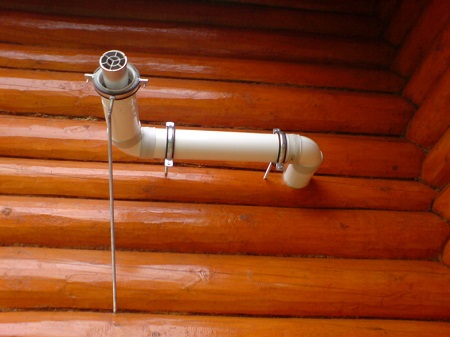

Коаксиальный дымоход

Дымоходы наружного типа имеют как свои положительные, так и отрицательные свойства и характеристики.

К положительным показателям можно отнести следующие:

• существенная экономия внутреннего пространства помещения;
• отсутствие необходимости нарушать целостность кровли;
• при наружном монтаже нет пространственных ограничений, что позволяет выполнить все работы легче и быстрее.

Кроме плюсов, конечно же, есть и минусы установки наружных дымоходов:

• утепление дымохода делает установку дороже;
• иногда мешает дизайнерскому восприятию всего строительного комплекса, в целом;;
• наличие горизонтальных участков при установке.

Взвесив все «за» и «против», решаем следующий вопрос, как правильно установить коаксиальный наружный дымоход своими руками.

Наружный дымоход, правила установки

• Установку наружного коаксиального дымохода можно выполнять, если  здание уже построено и в нем отсутствует отопление. Сначала следует правильно определить место для системы отопления и для входа трубы дымохода, а монтаж аппарата для отопления можно выполнить и позже.

• Следует обязательно выполнить разметку на наружной стене для определения выхода наружу монтируемого дымохода. Придерживайтесь правил, которые делают наружный дымоход пожаробезопасным.
• Далее выполняем установку коаксиального дымохода и проделываем отверстие нужного размера.

Если стена содержит вещества с низкой теплоустойчивостью, тогда для предотвращения рисков возгорания все необходимые места изолируют специальными минараловатными средствами.

• Проводя все внутренние работы в доме, наружный дымоход соединяют с отопительным агрегатом сначала секционным одноконтурным коленом, а затем с двуконтурным тройником.
• Тройник со съемным скатом применяют для того, чтобы закрепить систему дымоотвода  в вертикальном положении. После чего дымоход надежно крепят специальными кронштейнами к стене.

Внимательно проверьте расчеты всех параметров, чтобы дымоход прошел сквозь кровлю целостным, без ненужных стыков.

Внутренний коаксиальный дымоход, плюсы и минусы

Коаксиальные дымоходы внутреннего типа так же, как и наружный дымоход, обладают своими достоинствами и недостатками.

Рассмотрим основные достоинства данных дымоходов:

• простота в установке;
• отсутствие дополнительного фундамента;
• вертикальное положение дымохода;
• отличная тяга;
• удобство в обслуживании.

Недостатков у внутренних дымоходов немного, но все же есть:

• использует часть внутреннего пространства;
• неудобство при прохождении между этажами;
• нужны дополнительные меры пожаробезопасности.

Внутренний дымоход, требования к установке

• Как правильно подобрать диаметр дымохода, обычно, указывают в инструкции, которая прилагается к паспорту. Главное, чтобы диаметр выходного отверстия прибора отопления не был бы шире диаметра дымохода.

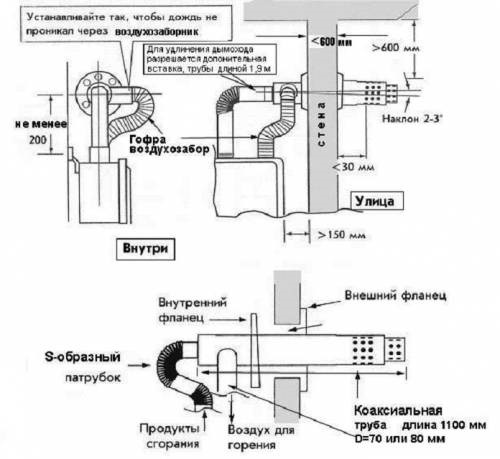

  Установленный коаксиальный дымоход

• С помощью трубы, тройника или колена котел подключается к агрегату. При этом звенья крепятся цепочкой: следующее — к предыдущему (нижние звенья входят в верхние, тем самым не создавая препятствий для выходящего дыма).
• Монтаж двухконтурных труб выполняется с применением переходного узла, а места стыка скрепляются прочими узлами очень жестко с помощью хомутов.
• При выводе дымохода производят горизонтальную сборку, если патрубок располагается сбоку. Гораздо удобнее, если он находится вверху, легче выводить дымоход в вертикальное положение с помощью различных кронштейнов.

Каждый нагревательный прибор должен иметь свой дымоход, все элементы которого должны прилегать друг к другу очень плотно, входя до половины диаметра дымохода.

• Если во время монтажа встретилось препятствие (например, балка), которое нужно обойти, тогда заранее следует подобрать нужное колено Для увеличения угла отклонения следует воспользоваться двумя коленами.

• Самым опасным этапом работы является прохождение кровли. Для защиты от огня следует использовать специальные патрубки и негорючий минеральный материал для изоляции дымохода и перекрытий, оставляя при этом воздушную прослойку.
• В жилых помещениях используйте специальные кожухи, которые предотвратят касание дымохода с разными предметами в доме.
• Далее дымоход выводится через крышу, при этом выход нужно полностью герметизировать, а специальным фартуком плотно закрыть все места стыка.

Дымоходы Schiedel – это залог качества и надежности

Известная компания «Schiedel» предлагает отличное решение для организации дымоходных систем. Разработанные европейскими специалистами дымоходы Schiedel Quadro прекрасно подходят для индивидуального отопления жилых многоквартирных домов, индивидуальных коттеджей, где нет отдельного топочного помещения, а котел чаще всего  устанавливают на кухне. В народе данная конструкция получила название «шидель дымоход».

К основным преимуществам, которые имеют дымоходы Schiedel, можно отнести следующие:

• компактные размеры конструкции;
• долговечность дымохода (до 50 лет и более);
• надежность и безопасность при эксплуатации;
• не требует выделения отдельных площадей для котельной;
• отличная устойчивость к воздействиям коррозии, влаги и агрессивных сред.

К тому же владельцы коаксиальных дымоходов могут дополнительно не устанавливать и систему вентиляции, что, конечно же, дает экономию средств и времени на строительство и монтаж.

Коаксиальный дымоход – это гарантия производительной работы отопительного оборудования, подключенного к нему, а также залог комфортной жизни владельцев данной дымоходной системы.
