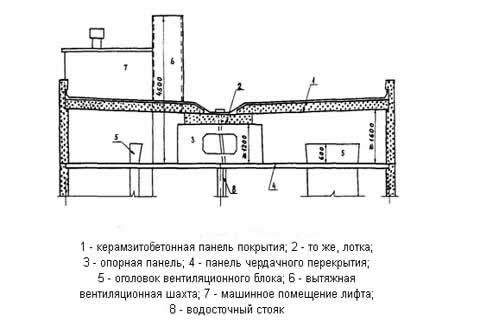

Особенности конструкции крыши с теплым чердаком

Сводом правил крыша с теплым чердаком рекомендована для регионов с более холодным климатом. Общая шахта обычно имеет квадратное сечение 1х1 м и высоту свыше 4,5 м, начиная от уровня пола.

В наружных стенах при этом каких-либо отверстий-продухов не делается.

Особенности конструкции теплого чердака

Практически площадь под крышей обогревается теплым воздухом, поступающим из помещений через вентиляционную вытяжку, поэтому температура там зимой значительно превышает наружную. Этим и объясняется его название – «теплый». При этом должна быть обеспечена повышенная защита ограждающих конструкций и их тщательная герметизация. Теплоизоляция в этой структуре оказывается в зоне проветривания. Опасности увлажнения нет, но даже если случайно влага попадет на утеплитель, она благополучно успеет высохнуть. Многочисленные вентиляционные каналы не выводятся при этом на крышу и не нарушают целостности кровли: для каждой секции здания устраивают всего одну вытяжную шахту.

Необходимый режим работы вентиляции можно обеспечить только при устройстве внутреннего пространства в пределах каждой из секций дома как единого герметичного объема. Чтобы исключить неорганизованный воздухообмен между соседними секциями должна быть установлена разделительная стенка, которую выполняют из несгораемых материалов и снабжают герметичным огнестойким люком или дверью.

Согласно санитарным нормам в объем чердака такого типа не должны выводиться вытяжки из мусоропровода и канализации. Это же ограничение касается также каналов из помещений, имеющих производственную вредность. Вытяжные участки стояков канализации объединяют при помощи чугунных труб и, минуя чердачное помещение, выводят через шахту вытяжки посредством одной трубы.

Вытяжную шахту для вывода воздуха в атмосферу устанавливают на покрытии. Для нахождения высоты и сечения вентшахты производят расчет вентиляции, единственное, согласно строительным нормам, отметка верха у нее начинается с 4,5 м от уровня перекрытия чердака. В случае когда шахта примыкает к какому-либо помещению, расположенному под покрытием, скажем, к машинному отделению лифта, то ее высоту определяют выше на полметра, чем покрытие смежного помещения.

Работу вентиляции необходимо проверять при плотно закрытой двери в венткамеру и межсекционной.

Преимущества крыш

• Устранение примыканий и отверстий вокруг блоков вентиляции повышает долговечность кровли.
• Появляется возможность осматривать и обслуживать крышу в тепле, так как обеспечен свободный подход к коммуникациям и элементам кровли.
• Снижаются общие потери здания.
• Улучшаются комфортность проживания в помещениях верхних этажей, исключаются протечки и промерзания.
• Обеспечивается нормальная вентиляция, благодаря увеличению напора в вентиляционной системе.
• Исключение вентиляционных блоков упрощает конструкции крыш.
• В регионах со значительным объемом осадков и сильными ветрами предотвращается занос осадков.

Нюансы технических решений

• Теплые чердаки целесообразнее проектировать в зданиях в девять и более этажей с обязательным выполнением тщательных аэродинамических расчетов.

• Помещение подобного типа в пределах запланированной секции выполняют в виде единого пространства. Утепление чердака крыши — это:
  1. теплоизоляции покрытия кровли
  2. герметизация мертвых зон конструкции перекрытия над верхними этажами.

Что из себя представляют эти зоны? Если вентиляционные блоки, как это нередко бывает при проектировании, сконцентрированы в районе лестничной клетки. Это практически центральная часть — зона, в которой расположена также шахта, и все они нормально функционируют. Что же касается удаленных частей помещения, то теплый воздух, выбрасываемый вентблоками, до них должным образом не доходит, и они не успевают обогреться. В подобных случаях рекомендуется выполнить добавочное утепление, в противном случае под мертвыми зонами постоянно будет ощущаться холод.

•  Утеплитель необходимо укладывать в уровне чердака и над лоджией, иначе возможно образование «мостиков холода», что вызовет намокание холодного перекрытия.
• Вход со стороны лестниц оборудуют плотно закрывающейся дверью без зазоров и щелей.
• Оголовки вентиляционных блоков, выходящих в пространство чердака, завершают диффузорами, которые обращены по направлению вытяжной шахты.

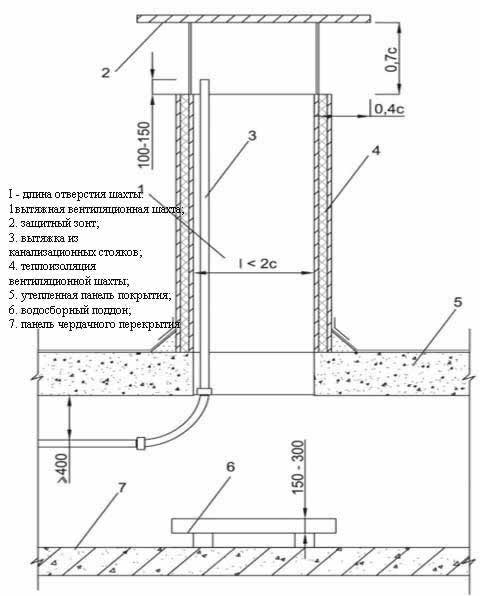

• На каждую секцию жилого здания требуется устройство только одной шахты. Ее монтируют на покрытии с входным отверстием на уровне его нижней поверхности. Стенки шахты нельзя опускать на чердачное перекрытие и устраивать в них боковые отверстия для удаления воздуха. Возможность продувания шахты по крайней мере на три стороны должна быть предусмотрена в конструкции ее оголовки. На перекрытии последнего этажа под шахтой, независимо от ее конструкции, устраивают поддон
• В пространстве по возможности не должно быть элементов конструкции крыши: стен, балок, пилонов, ригелей и т. д., которые препятствовали бы свободному движению воздуха в сторону вытяжной шахты.

Устройство теплых чердаков в зданиях со сложной конфигурацией, имеющих в пределах секции смещение по высоте или изрезанный профиль, нецелесообразно.
