Проход дымохода через кровлю: как правильно вывести трубу через крышу

Дымовой канал строится в соответствии с нормами и правилами строительства и пожарной безопасности, нормативам, определяющим место расположения системы дымоудаления. Проход дымохода через крышу регламентирован СНиП 41-03-01-2003. Его обычно выполняют:

Он должен быть при этом пожаробезопасным и полностью герметичным.

Как правильно выбрать место расположения дымоотвода на крыше

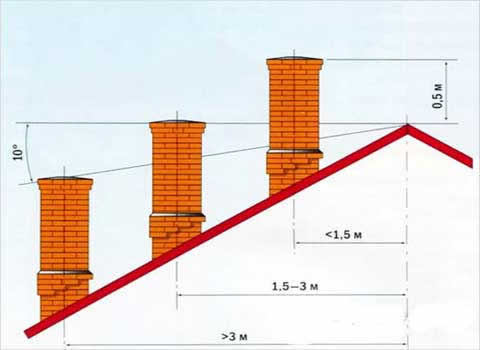

соотношение высоты трубы и ската крыши

Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.

Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

Где не рекомендуется устанавливать дымоотводящую трубу

Узлы прохода лучше не устанавливать в следующих местах:

Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

Как вывести дымоход: выбор конструкции

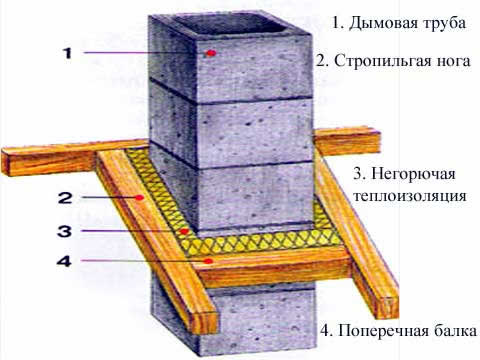

организация прохода дымохода через крышу

При устройстве прохода через кровлю пользуются специальными элементами (крышная разделка дымохода) с фартуками, которые изготовлены из меди, свинца, нержавеющей или оцинкованной стали, рассчитанные на различные углы ската.

От чего зависит выбор конструкции узла прохода

Как сделать дымоход в крыше зависит от определенный факторов:

Материал дымоотводящей трубы. Основными материалами для их изготовления являются огнеупорный кирпич, металл, керамика или асбестоцемент. Для каждого из этих материалов конструкция прохода может иметь свои особенности.

Определяющее условие для нее – температура сгорания топлива. Например, использование дров, угля или торфа для топки печей исключает использование труб из металла.

Наружная отделка дымохода. В зависимости от того, будет ли труба обложена кирпичом или оштукатурен конструкция примыкания получается совершенно разной.

Вид кровельного покрытия.Дымоходы рекомендуется строить с прямоугольным или квадратным сечения, так как для них существуют готовые доборные элементы, которые используют при устройстве примыкания к кровле. Их покупают обычно одним комплектом с кровельным материалом.

Проход трубы дымохода сквозь кровельный пирог

Как известно, чтобы защитить утеплитель крыши от влаги снаружи и водяного пара, поступающего из внутренних помещений, теплоизоляционный слой заключают в два дополнительных: паро- и гидроизоляционный, причем грамотная изоляция требует непрерывности этих слоев. Но другой стороны, согласно строительным и противопожарным нормам необходимо оставлять определенное расстояние (минимум 13–25 см) от дымохода до горючих материалов, включая паро- и гидроизоляцию из полимерных пленок.

труба на крыше проход через короб

Решением этой проблемы служит обычно создание отдельного короба для прохождения трубы через крышу. Зону примыкания дымохода отделяют от остальной крыши:

Расстояние от дымохода до стропил выбирается согласно требованиям тех же СНиП.

Примыкание к паро- и гидроизоляционных пленок к установленному коробу обычно выполняют по стандартной методике:

Чтобы максимально защитить утеплитель кровельного пирога от влаги, в месте их примыкания к стенкам короба устраивают герметичное уплотнение, используя специальную ленту или клеевой состав.

Гидроизоляция дымохода на крыше в местах примыкания трубы с кровельным покрытием

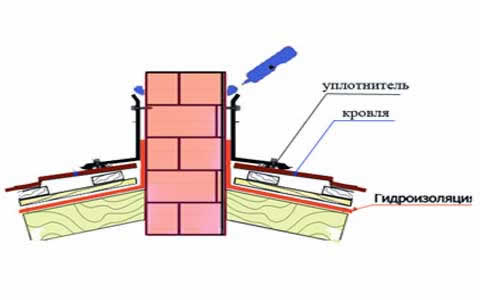

гидроизоляция прохода дымохода через крышу

Несмотря на то что узел прохода дымоотвода зависит от различных факторов, скажем, сечения трубы или типа материала для кровли, однако гидроизоляция дымохода проводится по общему принципу.

Герметизацию дымохода, обеспечивающую отвод от нее воды, которая стекает по стенкам трубы и скату, обычно выполняют при помощи фартука. Верхнюю часть фартука дымоотвода размещают на скате крыши, заводя в обязательном порядке под кровельный материал. То есть кровельный лист, расположенный выше, укладывают на фартук с нахлестом.

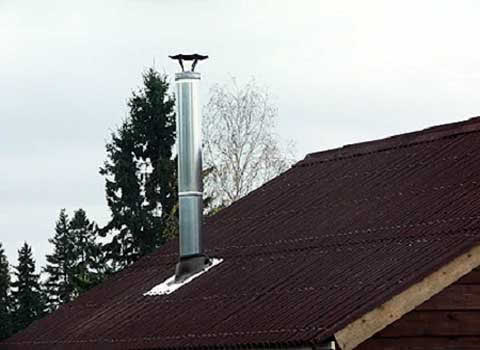

крышная разделка для модульного дымохода

В случае модульного дымохода из стали для защиты от воды используется специальная крышная разделка дымохода. Они могут различаться по способу исполнения, материалу и углу наклона.

Герметизация стыков дымохода с различными кровельными материалами.

Заделать трубу дымохода и защитить от воды при проходе через керамическую и цементно-песчаную черепицу можно при помощи эластичной ленты на базе свинца, алюминия. С обратной стороны на нее нанесен клеящий состав.

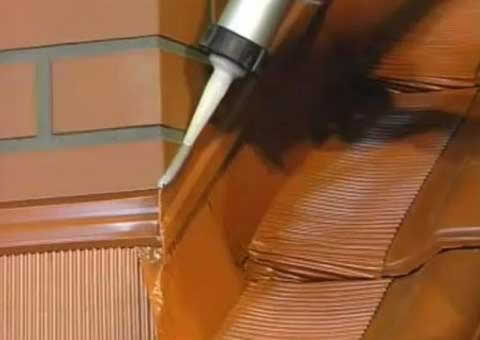

герметизация прохода дымохоода через крышу

Подобные работы можно выполнить и без самоклеящейся ленты, используя традиционную разделку из металла.

традиционная разделка прохода дымохода через крышу

Проход дымохода через мягкую кровлю осуществляют схожим способом, только эластичную ленту заменяют ендовым ковром или заводят на дымоотвод рядовую черепицу.

По такой же технологии изолируют дымоход через металлочерепицу. В этом случае фартук по большей части выполняют из гладких листов, совпадающих по цвету с листами металлочерепицы.

Дымоход через Ондулин гидроизолируют при помощи самоклеящейся изолирующей ленты Ондуфлеш.

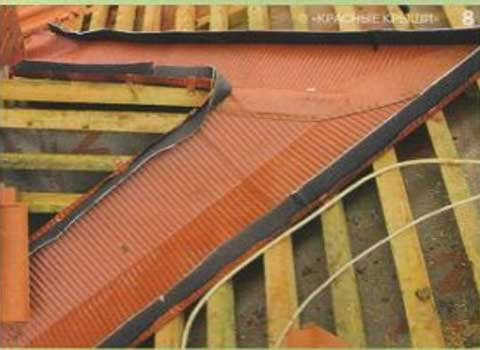

разуклонка для широких дымоходов

При ширине дымохода больше 80 см, то со стороны конька за ним создают разуклонку – маленькую двускатную кровлю, выполняемую, как правило, из материала покрытия. Этот элемент предназначен для отведения дождевой воды и снега от верхнего участка трубы. Хотя, если учесть, что разуклонка может создать проблемные ситуации, лучше делать дымоходы просто уже. Помимо прочего, широкий дымоотвод – это определенное препятствие для проветривания теплоизолированной крыши и требует установки на скате до трубы и после вентиляционных элементов (вент-черепицы, аэраторов и прочего).
