Как производится расчет параметров стропил

Стропильная система без подкосов

Стропильная система без подкосов

Для составления технического проекта дома необходим расчет стропил. Существует несколько вариантов стропильных конструкций.

Стропильные ноги, которые опираются на две опоры, при этом не имеют тех или иных дополнительных упоров, называются стропилами без подкосов. Применяются они для односкатных крыш, пролёт которых около 4,5 метров или для двухскатных, пролёт которых около 9 метров. Стропильная система используется либо с передачей нагрузки распора на мауэрлат, либо без передачи.

Наслонные стропила без распоров

Стропило, работающее на изгиб, не передающее нагрузку на стены, имеет одну опору прочно закреплённую и свободно вращающуюся. Другая опора подвижна и свободно вращается. Данным условиям могут отвечать три варианта крепления стропил. Рассмотрим подробно каждый.

К сожалению, не все строители понимают, насколько важна скользящая опора для стропил, и из-за незнания промежуточные стропилы бывают не закреплены.

  1. Низ стропила подшивается опорным бруском, либо на нём запилом делается врубка. Именно врубкой стропило упирается в мауэрлат. В верхней части стропила выполняют увеличенную горизонтальную врубку со скосом.  Размеры врубки в верхней части стропильной ноги рассчитываются следующим образом: а = 0,25. То есть длина подрезки выполняется не более высоты стропильного сечения.
    Подрезку рекомендовано скашивать для устранения препятствия для изгиба стропильной ноги. В противном случае врубка будет упираться в прогон. В результате получится распорная система стропил.Длина скошенной подрезки должна быть не менее двух значений, то есть не менее двух глубин. В случае, когда невозможно сделать подрезку верха стропил. Его следует подшить бруском, с помощью монтажного крепления, двухсторонними пластинами или прибоинами из дерева. Верхние края стропил свободно укладываются на прогон. В двухскатных вариантах крыш их укрепляют на прогонах, по типу скользящей опорной балки, при этом между собой не скрепляют.В данном случае двухскатную крышу рассматривают как две односкатных, которые примыкают друг к другу высокими сторонами.

Подшивка верха стропильной ноги или верхняя опорная врубка устанавливаются в горизонтальном положении. Достаточно лишь изменить метод опирания на прогон, и стропильная нога тут же покажет распор. Данный расчёт стропильной ноги, по причине жёсткости условий создания верхнего узла, обычно не применяется для двухскатных вариантов крыш. Чаще всего её используют в строительстве односкатных крыш, так как малейшая неточность в изготовлении узла превратит схему безраспорную в распорную. Кроме того, в двухскатных типах крыш, в случае, если будет отсутствовать распор на мауэрлате, из — за прогиба стропил под действием нагрузки, может возникнуть разрушение узла конька кровли.

На первый взгляд данная система может показаться нереальной в исполнении. Так как на нижней части стропила создан упор в мауэрлат, по сути, система должна оказывать на него давление, то есть горизонтальное усилие. Однако распорной нагрузки она не показывает.

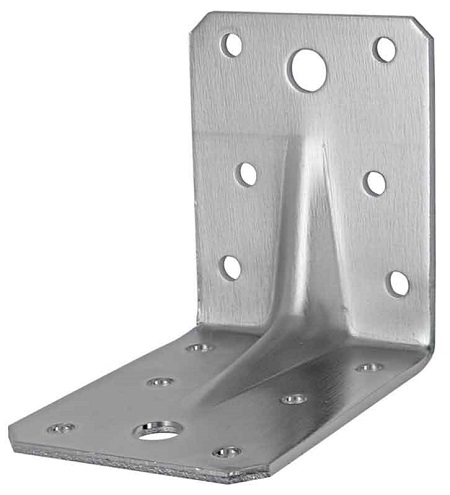

Таким образом, во всех трёх вариантах соблюдается следующее правило: один край стропила устанавливается на скользящей опоре, которая позволяет совершать поворот. Другой на шарнире, который допускает лишь поворот. Крепление стропильных ног на ползунах устанавливаются с помощью самых разных конструкций. Чаще всего их выполняют с помощью крепёжных пластин. Так же не исключено и крепление с помощью гвоздей, саморезов, с использованием накладных брусков и досок. Необходимо лишь верно выбрать вид крепежа, который будет препятствовать скольжению стропильной ноги в опоре.

Как рассчитать стропила

В процессе расчёта стропильной конструкции, как правило, принимают «идеализированную» схему расчёта. Исходя из того, что на крышу будет давить определённая равномерная нагрузка, то есть равная и одинаковая сила, которая действует равномерно по плоскостям скатов. В реальности равномерной нагрузки на всех скатах крыши не бывает. Так, ветер наметает снег на одни скаты и сдувает с других, солнце растапливает с одних скатов и не достаёт до остальных, та же ситуация и с оползнями. Всё это делает нагрузку на скаты совершенно неравномерной, хотя внешне это может быть и не заметно. Однако, даже при неравномерно распределённой нагрузке, все три выше перечисленных варианта стропильных креплений будут оставаться статически устойчивыми, но лишь при одном условии – жёстком соединении конькового прогона. При этом прогон либо подпирают накосными стропильными ногами, либо вводят во фронтоны стеновых панелей вальмовых крыш. То есть стропильная конструкция будет оставаться устойчивой лишь в том случае, если прогон конька будет прочно закреплён от возможного горизонтального смещения.

В случае изготовления щипцовой крыши и опоры прогона лишь на стойки, без опоры на стены фронтов, ситуация ухудшается. В вариантах под номером 2 и 3 , при уменьшении нагрузки на каком – либо скате, напротив расчёта на противоположном скате, крыша, возможно, будет сдвигаться в ту сторону, где нагрузка больше. Самый первый вариант, когда самый низ стропильной ноги производится с врубкой зубьями или с подшивкой бруска опоры, при этом, верх врубкой горизонтальной уложен на прогон, будет хорошо держать неравномерную нагрузку, однако лишь при условии совершенной вертикальности стоек, которые удерживают коньковый прогон.

Для того, что придать стропилам устойчивости, в систему включают горизонтальную схватку. Она незначительно, но всё же повышает устойчивость. Именно поэтому в тех местах, где со стойками пересекается схватка, её закрепляют гвоздевым боем. Утверждение, что схватка всегда работает лишь на растяжение, в корне не верно. Схватка является многофункциональным элементом. Так, в безраспорной стропильной конструкции она не работает при отсутствии снега на крыше, либо работает лишь на сжатие, когда на скатах появляется незначительная равномерная нагрузка. На растяжение конструкция работает лишь при просадке или при прогибе прогона конька под действием максимальной нагрузки. Таким образом, схватка является аварийным элементом стропильной конструкции, которая вступает в работу, когда крыша завалена большим количеством снега, коньковый прогон окажется прогнутым на максимальную рассчитанную величину, или же произойдут неравномерные непредвиденные просадки фундамента. Следствием может быть неравномерная просадка конькового прогона и стен. Таким образом, чем ниже будут установлены схватки, тем лучше. Как правило, их устанавливают на такой высоте, что бы они не создавали препятствий при ходьбе по чердаку, то есть на высоте около 2 метров.

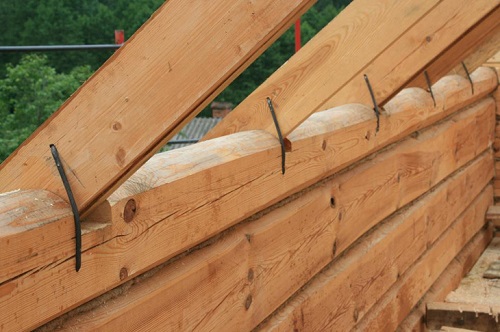

Закрепление низа стропил

Закрепление низа стропил

Если в вариантах 2 и 3 нижний узел опирания стропил заменить на ползун с выносом края стропильной ноги за стену, то это позволит укрепить конструкцию и сделает её устойчивой статически при совершенно разнообразных сочетаниях конструкции.

Так же одним хорошим способом для повышения устойчивости конструкции является достаточно жёсткое закрепление низа стоек, которые будут поддерживать прогон. Их устанавливают способом врубки в лежень и закрепляют с перекрытиями любыми доступными способами. Таким образом, нижний узел опоры стойки превращается из шарнирного в узел с жёстким защемлением.

От способа крепления стропильных ног, не зависит то, как рассчитать длину стропил.

Сечение схваток, по причине развития в них довольно малых напряжений, не берут в расчёт стропил, а принимают довольно конструктивно. Для того, что бы снизить размер элементов, которые используются в процессе строительства стропильной конструкции, сечение схватки принимают того же размера, что и стропильной ноги, при этом могут применяться более тонкие диски. Схватки устанавливают либо с одной, либо с двух сторон стропила и крепят их болтами или гвоздями. Производя расчёт сечения стропильной конструкции, схватки вообще не учитываются, как будто их вообще нет. Единственным исключением становится прикручивание схваток к стропильным ногам болтами. В таком случае несущая способность древесины, по причине ослабления отверстия для болтов, уменьшается за счёт использования коэффициента 0,8. Проще говоря, если в стропильных ногах будут сверлиться дыры для установки болтовых схваток, то расчётное сопротивление необходимо брать в размере 0,8. При закреплении схваток на стропилах лишь гвоздевым боем, ослабление сопротивления дерева стропила не происходит.

Но необходимо произвести расчёт количества гвоздей. Расчёт производится на срез, то есть изгиб гвоздей. За расчётную силу принимают распор, который возникает при аварийном положении стропильной конструкции. Проще говоря, в расчёт соединения гвоздями схватки и стропильной ноги вводят распор, который отсутствует при стандартной работе стропильной системы.

Статическая неустойчивость стропильной безраспорной системы проявляется лишь на тех крышах, где нет возможности установить коньковый прогон, защищающий от горизонтального смещения.

В зданиях с вальмовыми типами крыш и с фронтонами из камня или кирпича, безраспорные системы стропил достаточно устойчивы и в проведении мероприятий для обеспечения большей устойчивости нет никакой необходимости. Однако для противо аврийности конструкций всё же следует установить схватки. При установке болтов или шпилек в качестве креплений, следует обратить внимание на диаметр отверстий под них. Он должен быть одинаковым с диаметром болтов или чуть меньше. В случае аварийной ситуации схватка не станет работать до того, пока не будет выбран зазор между стенкой отверстия и шпилькой.

Обратите внимание, что в данном процессе низы стропильных ног разъедутся на расстояние от нескольких миллиметров, до нескольких сантиметров. Это может привести к сдвигу и прокрутке мауэрлата и к разрушению карниза стен. В случае распорных стропильных систем, когда мауэрлат прочно закреплён, данный процесс может стать причиной раздвижения стен.

Распорные наслонные стропила

Стропило, совершающее работу на изгиб и передающее нагрузку распора на стеновые панели, должно иметь не менее двух закреплённых опор.

Для расчёта данного вида стропильных систем, заменяем в предыдущих схемах нижние опоры с различными степенями свободы на опоры с единственной степенью свободы – шарнирной. Для этого, там, где их нет, прибиваются к краям стропильных ног бруски для опоры. Как правило, используется брусок, длина которого составляет не менее метра, а сечение около 5 на 5 см, учитывая гвоздевое соединение. В другом варианте можно устраивать опору в виде зуба. В первом варианте схемы расчёта, когда стропила упираются горизонтально в прогон, сшиваются верхние концы стропил либо гвоздями, либо болтом. Таким образом, получается шарнирная опора.

В результате расчётные схемы практически не меняются. Внутренние напряжения изгиба и сжатия остаются без изменений. Однако в прежних опорах появляется распорная сила. В верхних узлах каждой стропильной ноги исчезает противоположно направленный распор, происходящий из конца другой стропильной ноги. Таким образом, он не доставляет особых хлопот.

Края стропил, которые упираются друг в друга либо через прогон, возможно, проверить на смятие материала.

В стропильных распорных системах предназначение схватки иное – в аварийных ситуациях она работает на сжатие. В процессе работы она уменьшает распор на стены края стропил, однако полностью его не исключает. Полностью она сможет его снять, если закрепится в самом низу, между краями стропильных ног.

Обращаем ваше внимание, что использование распорных наслонных стропильных конструкций требует внимательного учёта воздействия силы распора на стены. Снизить данный распор возможно путём установки жёстких и прочных коньковых прогонов. Необходимо постараться увеличить жёсткость прогона с помощью установки стоек, консольных балок или подкосов, либо возвести строительный подъём. Особенно актуально это для домов из бруса, рубленых брёвен, легкого бетона. Бетонные, кирпичные и панельные дома гораздо легче переносят силу распора на стенах.

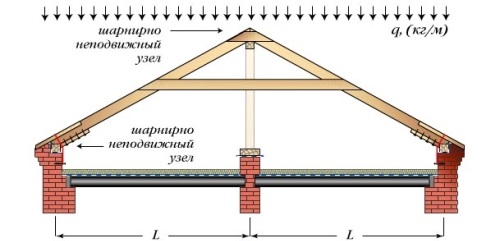

Воздействие сил на крышу дома

Воздействие сил на крышу дома

Таким образом, стропильная конструкция, возведённая по распорному варианту, является статически устойчивой при различных сочетаниях нагрузок, она не требует жёсткого крепления мауэрлата к стене. Для того, что бы удержать распор, стены здания должны быть массивными, снабжёнными монолитным железобетонным поясом по периметру дома. В случае аварийной ситуации, внутри распорной системы, которая работает на сжатие, схватка положение не спасёт, а лишь частично уменьшит распор, который передаётся на стены. Именно для того, что — бы не произошло аварийной ситуации, необходимо учесть все нагрузки, которые могут действовать на крышу.

Таким образом, какой бы формы не была выбрана крыша дома, вся стропильная система должна рассчитываться таким образом, что бы удовлетворять положениям надёжности и прочности. Сделать полный анализ стропильной конструкции – дело не лёгкое. В расчёт деревянных стропил необходимо включить большое количество различных параметров, включая распор, изгиб, возможные весовые нагрузки. Для более надёжного обустройства стропильной системы возможно установить более подходящие методы креплений. При этом не следует принимать размеры стропил, не произведя полный анализ их технических и функциональных способностей.

Расчёт сечения стропил

Сечение стропильных балок выбирается с учётом их длин и принимаемой нагрузки.

Так, брус длиной до 3 метров, выбирается с диаметром сечения 10 см.

Брус, длиной до 5 метров, — с диаметром сечения 20 см.

Брус, длиной до 7 метров – с диаметром сечения до 24 см.

Как рассчитать стропила — пример

Дан двухэтажный дом размером 8 на 10 метров, высота каждого этажа по 3 метра. Кровлей выбраны волнистые асбестоцементные листы. Кровля двухскатная, опорные стойки которой располагаются по центральной несущей стене. Шаг стропил 100 см. требуется подобрать длину стропил.

Как рассчитать длину стропил? Следующим образом: длину стропильных ног можно подобрать так, что бы на них уложить три ряда шиферных листов. Тогда необходимая длина : 1,65 х3 = 4,95 м. уклон кровли в таком случае будет равен 27,3°, высота образованного треугольника, то есть чердачного пространства, 2,26 метра.
