Скользящая опора для стропил — как крепить правильно

Современные технологии строительства позволяют возводить самые разные типы зданий, однако наиболее перспективным вариантом остаются крыши, имеющие несколько скатов. В том случае, когда постройка возводится из дерева, то могут иметь место деформации, вызванные усадкой, а значит, потребуется подвижное крепление, чтобы сохранить прочность крыши. В подобных ситуациях обычно используется скользящая опора для стропил, которой и посвящена данная статья.

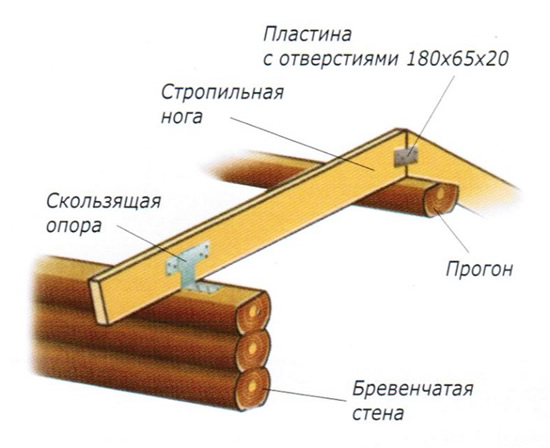

Схема крыши с скользящей опорой

Благодаря использованию соединения с несколькими степенями свободы получается сбалансированная конструкция, которая сможет компенсировать усадку и сохранить необходимую прочность, чтобы противостоять снеговой и ветровой нагрузке. Иногда подобные типы креплений используются и в других ситуациях, когда необходимо зафиксировать элементы так, чтобы они мог ли перемещаться между собой.

Крепления данного типа могут использоваться как парами, так и поодиночке. Второй вариант предпочтительней для тех районов, где редки сильные ветра, а масса крыши относительно мала. В том случае, когда ветровая нагрузка на крышу достаточно большая, крепления располагают по обеим сторонам от стропильной ноги.

Изготовление скользящих опор

Данные элементы чаще всего работают в условиях повышенной влажности, а также могут контактировать с конденсатом или водой, попавшей под скат крыши. Для того чтобы избежать преждевременного разрушения металла скользящая опора стропил изготавливается из стали, защищенной методом горячей оцинковки.

Технология изготовления таких креплений – холодная штамповка. Как правило, в качестве сырья используется низкоуглеродистая сталь, например, марки 08 пс. Малое количество углерода (0.08%) позволяет легко обрабатывать данный металл, а повышение прочностных характеристик готового изделия производят с помощью метода раскисления.

Виды скользящих опор

Все существующие сегодня скользящие опоры можно разделить на две категории:

• Открытого типа. Данная конструкция представляет собой два отдельных элемента. Первый – это направляющая, которая крепится к стропильной ноге. Она представляет собой изогнутую стальную пластину, концы которой имеют отверстия. В зависимости от компании производителя их число может быть 2 или 3 для каждого конца пластины. Варьируется и длина хода подвижного элемента. Минимальное ее значение составляет 60 мм, а максимальное 160 мм. Неподвижная часть – уголок может иметь до 5 отверстий.
• Скользящая опора стропил закрытая. Такие опоры не разбираются на составные элементы и представляют собой единую конструкцию. Монтируется она уже в собранном виде. В этом случае неподвижная часть выполнена в форме уголка, длинная сторона которого имеет специальный держатель, в который продевается планка крепления.

Чтобы зафиксировать пластину в том случае, когда вместо мауэрлата используется бревно, рекомендуется вырезать площадку равную ширине Г-образной части скользящего крепления. Если этот момент не учесть, в будущем движение элементов относительно друг друга будет затруднено, а из-за трения могут возникать перегибы или повреждения.

Эксплуатация скользящих опор

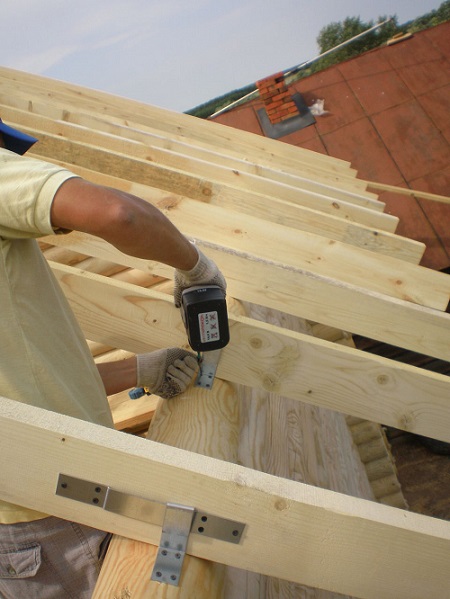

Монтаж скользящих опор

Усадка деревянных элементов производится из-за влажности, перепадов температур или иных факторов, однако все эти причины приводят к тому, что элементы стропильной системы приходят в движение, изменяя свое положение относительно других. Больше всего оседает стена, которая находится под коньком, а края дома, наоборот, оседают меньше.

Монтаж скользящих опор выполняется с помощью саморезов, имеющих защитное покрытие, в противном случае именно они станут самым слабым местом всей конструкции, с которого и начнется разрушение. Скользящая опора для стропил устанавливается таким образом, чтобы стропильные ноги могли  свободно перемещаться в направлении перпендикулярном брусу. Для этого в мауэрлате выполняются пропилы, которые служ ат направляющими и защищают подвижную конструкцию от перекоса.

Монтаж скользящих опор производится после того, как в мауэрлате выполнены пропилы, а стропильные ноги уложены и зафиксированы в коньке. Выбор длины скользящих опор производится в соответствии с предполагаемым смещением стропильных ног.

При монтаже сначала осуществляется крепление направляющей рейки, которая должна располагаться параллельно ребрам стропила, после чего фиксируется неподвижный уголок.

Если уголок крепится к мауэрлату методом врезки, то глубина не должна превышать ? толщины бруса или бревна. В противном случае прочностные характеристики конструкции будут слишком низкие.

Нужно отметить, что кроме подвижных креплений есть и другие способы компенсировать усадку, характерную для деревянных построек. В качестве примера можно привести коньковое соединение, которое создается таким образом, чтобы позволить элементам стропильной системы двигаться относительно друг друга. Конечно, кто-то может сказать, что раньше обходились без подобных элементов, однако использование скрученной проволоки менее удобно в монтаже, да и по надежности такой вариант несколько уступает современному способу.
