Стропильные фермы металлические: опорная конструкция кровли

Стропильные фермы металлические в основном изготавливают из стальных профилей, чаще из уголка. Для более тяжелых конструкций профиль имеет тавровое или двутавровое сечение, а для гидротехнических сооружений– круглое, профильная труба. Стальная стропильная ферма широко используется в конструкциях для покрытия и перекрытия зданий, чаще с шириной пролетов больше 24 м.

Конструкция стропильной фермы из металла

стальные стропильные фермы

Прочность и жесткость этих элементов несущей конструкции обеспечивает их форма. Классический вариант металлической фермы состоит из прутьев – два параллельных и еще между ними, сваренные зигзагообразно. Благодаря такой компоновке даже при относительно малом расходе материала сопротивляемость конструкции повышается.

Основные конструктивные элементы:

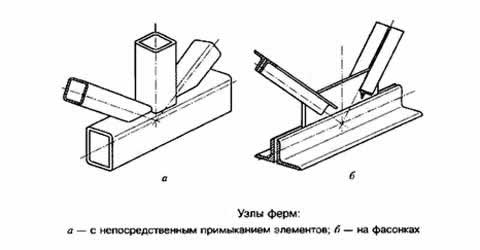

узловое соединение элементов фермы

Узловое соединение элементов выполняют непосредственным примыканием одного к другому. Стержни решетки фиксируют к поясам либо сваркой, либо посредством фасонных элементов. Помимо стропильных могут быть и подстропильные. Их используют как опоры для несущих конструкций и перекрытий, если расстояние между колоннами превышает шаг балок или у колонн неодинаковый шаг.

Виды: по поясам и решеткам

обзор изнутри

Их классифицируют по геометрии поясов и типу решетки.

По очертанию пояса

ферма с параллельными поясами

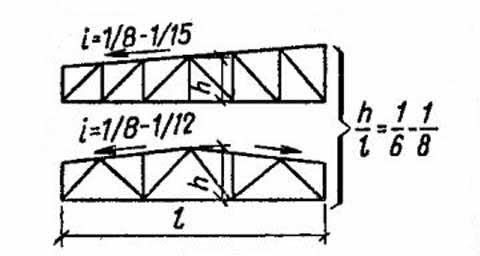

трапецеидальные и полигональные фермы

треугольные фермы

Системы решетки

Расчет и его особенности

При расчете учитываются требования СНиП  по «Стальным конструкциям» и «Нагрузкам и воздействиям». Грамотно рассчитать стропильные системы из металла можно только при наличии специальных знаний. При этом учитываются многочисленные факторы, поэтому проектировщики, как правило, обращаются при расчетах к помощи специальных программ.

Что же лежит в основе расчетов?

Фермы находятся под постоянным воздействием таких нагрузок, как вес кровли, фонарей, подвесных водосточных систем, вентиляторов, собственный вес несущей конструкции и других. К временным нагрузкам относят давление ветра, снега, вес людей, находящихся на крыше, подвесного транспорта.

Ветровую нагрузку учитывают при уклоне фермы, начиная с 30°.

Принимаются во внимание также особые или периодические нагрузки, типа сейсмических, урагана и т. д.

Изготовление и соединение элементов

стропильные металлические фермы

Сборка. Собирают их поэтапно из деталей на прихватках. Связку поясов производят, используя один или два спаренных уголка:

Если ферма большой длины, применяют соединительные и накладные пластины. В случае нагрузок, образованных в границах ее панелей, используются парные швеллеры.

Угол установки раскосов – 45°, а стоек – 90°. Для их изготовления применяют равнобокие уголки, скрепляя элементы посредством пластин. Уголки в сечении либо крестообразное, либо тавровые.

Полностью сварные системы изготавливают с использованием тавр.

Сварка. Когда сборка на прихватках закончена вручную или полуавтоматическим способом выполняют сварочные работы, после чего каждый шов зачищают.

Окраска. В стропильной конструкции на завершающем этапе сверлят отверстия и покрывают ее антикоррозийными составами.

Большое распространение в индивидуальном строительстве получили фермы, выполненные из профильных труб. У них значительно меньший вес, и собирают их прямо на площадке, используя сварку.

Некоторые правила устройства

Вид и конструкция металлических стропил во многом зависит от уклона кровли. Рассмотрим связь между уклоном кровли и устройством стропильных систем:

6–15° – ферма трапециевидной формы, высота 1/7– 1/9 ее длины. Для обустройства чердака либо ее стены должны иметь соответствующую высоту, либо проектируемая крыша должна иметь переломы у опор. Размер панелей нижнего и верхнего пояса должен быть одинаковым. Для облегчения используют решетку.

15–22°– высота конструкции равна 1/7 длины, нижний пояс должен быть ломаным – это позволяет снизить вес по сравнению с обычной треугольной порядка 30%. При этом один пролет по длине не должен превышать 20 м.

22–30° – система треугольной формы, высота 1/3 длины. Поскольку вес ее получается относительно небольшим, опорой могут служить наружные стены, возведенные на небольшую высоту.

При длине пролета в 14-20 м, в каждой ее половине должно быть четное количество панелей длиной 1,5-2,5 м. Оптимальным для такой длины считается восемь панелей.

стропильная ферма Полонсо

Если длина пролета больше (20–35 м) используют фермы Полонсо, две треугольные, соединенные затяжками. В этом случае длинные раскосы центральных панелей можно убрать и уменьшить тем самым вес. Верхний пояс разделяют в этом случае на 12-16 панелей по 2,0–2,75 м в длину.
