Схемы утепления крыши мансарды: межстропильное пространство

Технология утепления крыши мансарды в общих чертах схожа со способом утепления обычной крыши. Однако требования к ней предъявляют более жесткие. Это связано с конструктивными особенностями мансардной крыши. Стены внутреннего помещения мансарды либо составляют с крышей единое целое, либо вплотную к ней притянуты, поэтому зимой они охлаждаются быстрее, а в жаркие знойные дни значительно нагреваются.

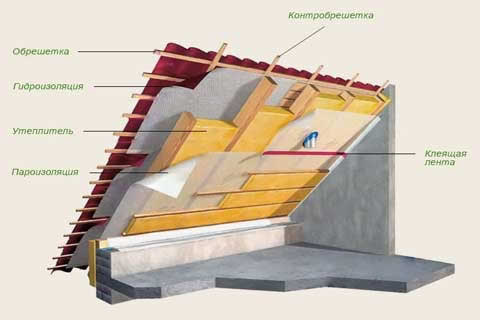

Мансарды используются круглогодично и в них, в отличие от холодных чердаков, утепляют боковые стены, скаты крыши и часть перекрытия. Схематически утепление крыши мансарды представляет собой многослойный кровельный «пирог», выполненный из слоев:

• пароизоляции – при ее отсутствии конденсат, скапливающийся в помещении может через утеплитель выйти в подкровельное пространство и вызвать значительные повреждения несущей конструкции;
• теплоизоляции – ассортимент материалов, чем можно утеплить крышу достаточно широк: минераловатные либо стекловатные, плитные или рулонные;
• вентиляционного зазора – не допускает застоя влаги в подкровельном пространстве;
• гидроизоляции – защищает утеплитель от намокания. Одним из решения является использование антиконденсатной пленки, которая к тому же абсолютно паропроницаема;
• кровли.

Все они обязательны, при этом каждый слой, как видите, имеет свою конкретную функцию. Но перед тем, как утеплить крышу мансарды, не мешает знать, что два из них – теплоизоляционный слой и вентиляция определяют до 80% успеха в достижении комфорта в помещениях мансарды.

Поэтому ответ на вопрос, как правильно утеплить мансардную крышу, отчасти кроется в другом – чем лучше утеплить.

Как правильно утеплить: конструктивные схемы укладки

Утепление мансардной кровли – вопрос, требующий самого внимательного рассмотрения, так как утеплить ломаную крышу — одна из самых сложных процедур, поскольку требует одновременной изоляции нескольких плоскостей. Помимо внутреннего жилого пространства на ее нижних скатах могут быть предусмотрены выносные балконы и окна, что, в свою очередь, еще более усложняет процедуру теплоизоляции.

Как утеплить минеральной ватой

Разберем несколько вариантов утепления мансарды.

Бюджетный вариант: межстропильное утепление

• Минералальная вата – упругий теплоизоляционный материал, и именно за счет этого она удерживается между стропилами.
• Утеплитель предварительно разрезают на плиты на 4–5 см короче,



  чем высота стропил. Толщину его выбирают, исходя из особенностей климата района строительства и материала внутренней обшивки.

• В межстропильном пространстве с обшивкой мансарды его разделяет слой пароизоляции. А поверх кровельного «пирога» натягивается (по стропилам) гидропароизоляционная пленка, которую прижимают брусками.
• Полученные между этими слоями: теплоизоляция – пленка и пленка – кровельное покрытие, два вентиляционных зазора должны остаться открытыми у конька и карнизного узла, чтобы обеспечить свободное продвижение воздуха. Для этого, в частности, пленку возле конька нельзя перехлестывать на другой скат, наоборот, ее не достилают на 5–10 см до конька.

• Гидроизоляционная пленка от перепадов температур в местах крепления может порваться, поэтому к стропилам ее закрепляют с провисом – примерно в 2 см.
• Воздушный продух должен быть выше провисшей пленки и утеплителя самое меньшее на 2 см. Однако у подобной технологии утепления имеется существенный недостаток – вероятность образования вдоль стропил «мостиков холода».

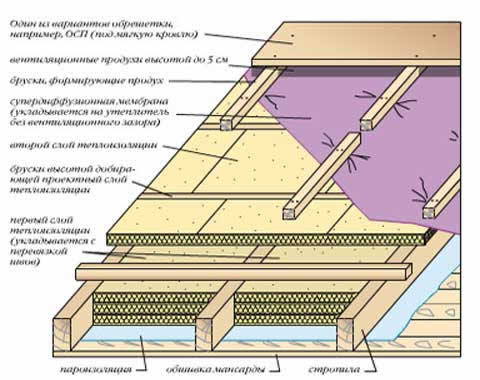

Полное утепление мансарды

• Начинают работы с первого варианта с той лишь разницей, что минеральной ватой целиком заполняют межстропильное пространство, до самого верха. Далее поперек стропил нашивают деревянные бруски. Их высота должна добирать до расчетной высоты минваты.
• В полученный каркас вставляется второй слой теплоизоляционного материала, причем он должен накрывать и стропила, и стыки минваты первого слоя. То есть таким образом все возможные «мостики холода» будут удалены.

Утеплитель должен полностью заполнить все предусмотренное для него пространство. В нем не должно остаться впадин и полостей – лазеек для прохода воздуха.

• После укладки утепляющего слоя, непосредственно на него сверху настилается супердиффузионная мембрана, которую прижимают деревянными брусками. По высоте бруски должны соответствовать высоте вентзазора, который должен быть не меньше 5 см. После чего по брускам контробрешетки монтируют обрешетку и кровлю.

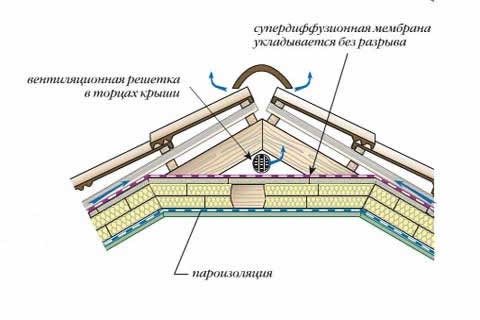

• Супердиффузионная мембрана укладывается по всей плоскости кровли и в отличие от гидропароизоляционного ковра, с перехлестом через конек и без каких-либо разрывов для вентиляции. Этот способ предполагает присутствие единственного вентиляционного продуха, который расположен над супердиффузионной мембраной.
• Второй слой утеплителя укладывают изнутри помещения по той же технологии, что и поверх стропил. Поперек стропил нашивают бруски контробрешетки и укладывают между ними минеральную вату. Следом – пароизоляцию: в зависимости от ее вида либо пристреливают скобами к стропилам, либо прижимают деревянными брусками.

Если используется фольгированная пароизоляция, то она должна быть установлена фольгой вовнутрь помещения. Рефлекторный слой будет работать только при наличии зазора от 2 см, в противном случае тепловые инфракрасные лучи не будут отражаться от фольги.

• Обшивку мансарды, конечно, в зависимости от вида, крепят либо непосредственно к поперечным, либо к дополнительным брускам, которыми держат пароизоляцию.
