Как установить коаксиальный дымоход с соблюдением правил
Такой дымоотвод снабжен двумя трубами: одна для подачи свежего воздуха с улицы, другая – для выхода дыма. То есть система эта полностью закрытая и в работе котла не участвует воздух из помещения. Кстати, необязательно, чтобы выброс и приток воздуха осуществлялся через дымоотвод, который разделен на две части – есть также модели, имеющие отдельные трубы. Зачастую используют горизонтальный коаксиальный дымоход, хотя при необходимости можно сделать и вертикальный .
Устройство коаксиального дымохода: какие преимущества он дает
Принцип его действия таков: посредством внешней трубы в систему проникает кислород, необходимый для горения газа, а продукты сгорания через выхлопную (внутреннюю) – выводятся наружу. С помощью подобной конструкции возможно решать одновременно несколько вопросов:
- При прохождении холодного воздуха через наружную трубу он согревается о выхлопную, что приводит к повышению КПД теплоагрегата.
- Высокий показатель КПД приводит к полноценному сжиганию газа, повышая экологичность отопительного оборудования.
- Внутренний канал, который нагрет дымом, поступающим вверх, остужает холодный, идущий вниз по наружному каналу, чем способствует повышению пожарной безопасности дымоотвода.
- Замкнутость системы горения делает отапливаемое помещение более комфортным и необходимости в установке дополнительной вентиляции нет.
- Монтаж, установка комплектующих проходит без дополнительных конструкций, а также слишком сложных операций.
- Для установки дымохода не требуется многометровых труб на крыше. Канал выводят наружу через стену.
- Такую методику можно использовать для котлов, работающих на газовом, твердом и жидком топливе. Продукты сгорания, влагосодержащие и сухие, без проблем выводятся через такой двухконтурный модуль.
- Для теплоагрегата любой мощности можно подобрать дымоотвод с требуемым диаметром труб.
- Установка коаксиального дымохода отнимает меньше полезного пространства жилого помещения, чем обычной. Его составляющие значительно, в несколько раз, легче стандартных и не требуют какой-либо основы. Учитывая толщину стенок (до 0,8 мм), они достаточно быстро нагреваются до рабочей температуры – 250°. Это способствуют максимальному уменьшению количества конденсата.
Дымоотводный канал будет качественно работать только при условии его правильного расположения. Особенность этого типа систем в возможности установки и вертикально, и горизонтально.
- стандартный вертикальный коаксиальный дымоход имеет большую длину и более сложен в монтаже,
- горизонтальный воздухоотвод, в отличие от него более практичный и дешевый,
- есть также комбинированный вариант, когда через горизонтальный короткий контур с улицы поступает воздух, а выводится, соответственно, через вертикальный.
Как правильно установить согласно требованиям
Подобные конструкции можно собирать своими руками, конечно, если знать в нюансах, как установить.
Требования
Установка дымохода проходит согласно СниП и правилам, прописанным в инструкции и технической документации.
- Давление подаваемого природного газа не должно быть больше 0,03 кгс/см2(0,003 Мпа).
- Газопровод вводится непосредственно в помещение, в котором находится тепловой агрегат.
- Допускается выводить дымовые газы через наружные стены здания (для котлов, мощность которых до 30 кВт).
Схема установки: максимальная длина и другие нюансы
Перед началом работ выполняются расчеты, при которых следует учесть, что
- длина коаксиального дымохода, если нет особых указаний в инструкции, начинается с пяти метров, а горизонтальных участков – не более одного метра,
- по высоте дымоотвод не должен быть выше конька кровли.
Даже если котел находится на значительном расстоянии от наружной стены, вопрос установки решается достаточно просто, так как удлинить коаксиальный дымоход (до 3 метров) очень просто – для этого нужен специальный удлинитель.
Длина труб рассчитывается таким образом, чтобы стыки не оказались в сечение стены.
Установка подобных систем проводится по раструбной технологии. Качественное уплотнение стыков при помощи термостойкой резины исключает проникновение продуктов горения в помещение. То есть они не только эффективны и практичны, но и безопасны для здоровья пользователей.

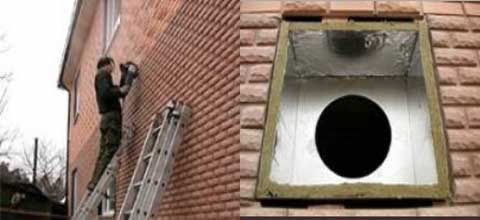

Установка наружного коаксиального дымоотвода
Наружный вариант конструкции используют для готовых зданий, в которых нет отопления.
- Сначала определяют правильное место расположения системы отопления и начала входа дымоотвода, делают разметку. Само отопительное оборудование можно установить позже.
- Придерживаясь норм пожаробезопасности, открывают отверстие для вывода патрубка.
- Места с низкой теплоустойчивостью изолируют, используя специальные средства, затем выводят патрубок.
-
Отопительный агрегат с дымоходом соединяют при помощи одноконтурного секционного колена, а его, впоследствии, двухконтурным тройником.
- В вертикальном направлении дымоход фиксируют, используя тройник со съемным скатом, и надежно крепят его к стене кронштейнами.
Установка внутреннего
- Котел с дымоотводом подключают к оборудованию, используя тройник, трубу или колено.
Диаметр выхода прибора отопления, должен быть не шире, чем диаметр самого дымохода.
- При монтаже двухконтурных систем дополнительно применяют переходной узел.
- Места стыков с другими узлами жестко скрепляют хомутами.
- Какие именно элементы понадобятся зависит от расположения выходного патрубка – сбоку или вверху.
- В первом случае производят горизонтальную сборку, установив предварительно переходник. Выходное отверстие должно быть расположено примерно на 1,5 и выше, чем уровень, на котором труба выходит из котла.
Если установку проводят в регионах с обильными осадками, его располагают на таком расстоянии от поверхности земли, чтобы в дымоход не попал снег, град и другое.
- Наружная труба при выводе должна иметь небольшой уклон. Это позволит конденсату стекать самотеком вниз. Декоративными накладками на стену предохраняют отверстия от закрытия.
- Проще выводить дымоотвод, если выходной патрубок расположен вверху.
- При помощи различных кронштейнов конструкцию выводят в вертикальное положение.
- Если при монтаже необходимо обойти препятствие, скажем, балку, направление монтажа изменяют. Перед установкой подбирают нужное колено, а для увеличения отклонения, в случае необходимости, даже два.
При формировании изгиба дымоотвода, особое внимание следует обратить на то, чтобы колено коаксиального дымохода и муфта должны иметь диаметр, который должен в точности соответствовать диаметру трубы.
- При прохождении крыши для обеспечения пожаробезопасности используют специальные патрубки. Между перекрытием и дымоходом оставляют воздушную прослойку и крепят минеральную негорючую изоляцию. Выход дымохода полностью герметизируют. Место стыка надежно закрывают специальным фартуком.
Дымоходы со сложной конфигурацией
В многоэтажных зданиях, которые отапливаются газовым оборудованием, должен быть организован отвод вредных продуктов горения. Для этого используют коллективный коаксиальный дымоход, который соединен с центральной трубой, который установлен на крыше. Кислород поступает к горелкам через воздухоотводы.
