Устройство четырехскатной крыши: ее виды и особенности конструкции

Четырехскатная крыша имеет четыре поверхности, их называют скатами, которые наклонены по отношению к горизонту. Данный вид позволяет выполнить монтаж различных сложных форм.

Виды четырехскаток

Четырехскатные крыши могут иметь различную конструкцию, и в зависимости от этого эти крыши разделяют на:

Вальмовые

Плоскости двух из четырех ее скатов выполнены в форме трапеции, а двух других –в виде треугольников. Именно последние и называют – «вальмы». Конструкция данного подвида не имеет фронтонов, мансардные или слуховые окна устраивают на скатах крыши.

Полувальмовые

В конструкции этих крыш плоскость вальм – ломаная и состоит из двух частей: нижняя – трапеция, верхняя – треугольник.

Шатровые

В данной конструкции плоскости четырех треугольных скатов стыкуются в верхней точке. В результате образуется четырехугольная пирамида, в ее основании лежит либо квадрат, либо прямоугольник – это зависит от формы дома. На таких крышах также нет фронтонов.

По мнению специалистов устройство четырехскатной крыши имеет довольно сложный этап – это устройство ее стропильной системы.Тем не менее, если изначально спроектировать ее на бумаге, выполнить подробные чертежи, тогда, имея определенные умения и знания, с этой задачей можно справиться самостоятельно.

Проект четырехскатной крыши

Что необходимо учесть при проектировании четырехскатной крыши? В первую очередь – все возможные нагрузки на будущую стропильную систему. К ним относят:

• массу кровельного материала;
• массу всех слоев кровельного пирога: пароизоляцию, гидроизоляцию, утеплителя;
• ветровую нагрузку, например, для средней полосы страны при угле наклона 60-70° – 35 кг/ м², а при угле меньше 30° ее не учитывают;
• интенсивность и количество летних осадков;
• снеговую нагрузка, характерную для данного региона, например, для средней полосы страны (уклон меньше 60°) – 180кг/м², хотя временами может достигать 400кг/м², а при уклонах крыши 60-70° ее вообще не учитывают;
• вес человека при обслуживании крыши;
• дополнительное оборудование, которое предполагается установить на крыше, скажем, окна, аэраторы, лестницы и другое.

Исходя из полученных параметров и угла наклона скатов, производят расчет длины, сечения стропил, выбирают кровельный материал. К примеру,

• плоские кровли (5-18°) – требуют рулонного покрытия;
• более крутые (30-60°) – черепицу, профлист и т.д.

Проект должен включать:

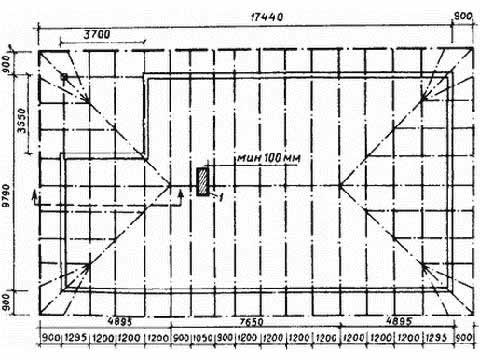

• чертежи самой стропильной системы и узлов, где стропила соединяются с мауэрлатом и коньком, расположения обрешетки;
• описание технологии устройства кровельного пирога и прочих элементов крыши.

Взяв за основу детально выполненный проект можно с легкостью подсчитать необходимое количество всех материалов для стропил, кровельного пирога и другие.

Особенности конструкции стропильной системы

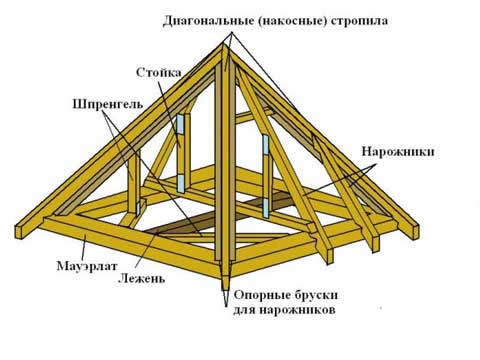

Устройство четырехскатной крыши предполагает использование накосных стропил (их называют также диагональными), направляемых к углам строения. Учитывая, что по сравнению с обыкновенными, на диагональные приходится значительно большая нагрузка, их выполняют из двойного бруса. Накосные стропила нередко из-за большой длины делают из двух частей, соединяемых друг с другом.

Соединенные части под нагрузкой могут просесть, поэтому рекомендуется установить в области соединения прочную стойку-опору.

В конструкции стропил четырехскатной крыши используют нарожники (короткие стропила), которые верхним концом упираются в накосные, причем крепят их в разных точках, чтобы равномерно распределить нагрузку от нарожников.

Устройство стропильной системы

К монтажным работам приступают, закончив разработку проекта и комплектацию необходимыми материалами.

• Вначале устанавливают мауэрлат и закрепляют его к стенам дома – его укладывают не ближе 5 см от кромки стены с наружной стороны. Мауэрлат необходимо крепить при помощи анкеров.
• Далее выполняют разметку, монтируют стойки и устанавливают коньковый брус. В работе используют отвес. Стойки крепят при помощи специальных укосин.
• Затем приступают к установке накосных стропильных ног, с учетом будущего свеса размером 50 — 100 см.
• Далее необходимо установить нарожники и боковые стропилины, располагая их в одной плоскости. Таким образом формируют боковые скаты. При этом необходимо обеспечить параллельность стропилин, нарожников и боковых.

Закончив монтаж конструкции стропильной системы, приступают к укладке обрешетки (бруски со стороной сечения 40 или 50 мм), затем монтажу кровельного пирога и в заключении – кровельного материала.
