Устройство кровли из рубероида делят на три основных этапа, на
Подготовительные работы
Трудно переоценить важность первого подготовительного этапа. Правильно проведенные работы гарантируют большую прочность и долгий срок службы рубероида. Подготовительные операции особой сложности не представляют, в частности:
Тальк с поверхности рубероида удаляют либо при помощи жесткой металлической щетки, либо битумного растворителя, скажем, керосина, солярки или бензина.
Перед укладкой материала необходимо выпрямить его и удалить волнистости. Для этого полотно раскатывают и перематывают на другую сторону. В таком положении рубероид выдерживают порядка 3 часов.
Следующее о чем необходимо позаботиться – подготовить основание под рубероид. Толщина слоякровельного материала зависит от крутизны крыши, для крутых склонов достаточно двух слоев, а для пологих – не менее четырех.
На поверхности с уклоном делается сплошная обрешетка из антисептированных досок (толщина 25-30 мм), а горизонтальные плиты затираются цементом. После чего, если используют простой рулонный или наплавляемый рубероид, стелится пароизоляция толщиной 2 мм, которая бывает двух видов: окрасочной (битумная мастика, горячая или холодная) и оклеенной (пергамин или горячая мастика).
После того, как затвердеет мастика, как правило, укладывают теплоизоляцию. Далее делают цементную стяжку толщиной:
В первые же часы после наложения стяжки делают огрунтовку. В этом случае состав глубоко проникает в раствор и закрывает поры.
Склеивают слои рубероидных материалов, и наклеивают к основанию рубероид на битумной мастике – горячей или холодной. Для подготовки битума к склеиванию рубероидной кровли необходимо его расплавить, выпарить из него воду и довести до нужной температуры 200-220°. Учитывая, что битум является легковозгораемым материалом, процесс его подготовки требует соблюдения всех мер предосторожности.
Горячую битумную мастику варят в специальных котлах, которые прочно устанавливают на кирпичное основание. Котел должен быть заложен битумом примерно на 3/4 от его общего объема. Постоянно перемешивая,чтобы не образовались комки, его нагревают до 160°, затем вводят наполнитель (торфяные крошки, асбест, рубленая минвата, древесные опилки, мука, тонкомолотый мел), просеянный через сито с ячейками до 3 мм. Смесь нагревается до плотного расплавления составляющих. Всплывшую пену и нерастворившиеся примеси снимают сачком. Результатом должна стать однородная масса с гладкой зеркальной поверхностью.
Для приготовления холодной мастики, помимо котла с битумом необходим еще один, в котором наполнитель перемешивают с соляровым маслом (керосином). Обезвожив битум (70 — 90°), в него добавляют смесь из второго котла перемешивают пока не прекратится вспенивание однородной массы.

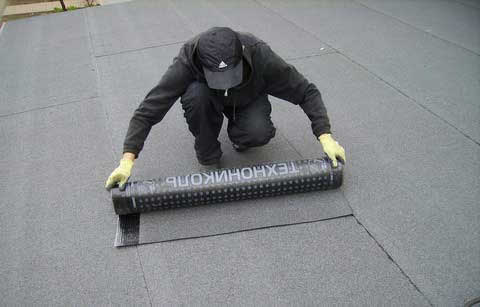

Поверхность крыши сначала маркируют при помощи особой мелованной ленты, с учетом нахлеста 10 мм. Устройство кровли из рубероида рекомендуется производить вдвоем:
Рубероид всегда укладывают в несколько слоев. Их количество зависит уклона крыши, и чем он меньше, тем слоев больше. При уклоне до 15% рубероид укладывают параллельно коньку и прикатывают катком, в противном случае – перпендикулярно ему и приглаживают вручную. Укладку полотнищ производят внахлестку, обеспечивая разбежку стыков в смежных полотнищах и слоях.
В целях экономии рубероид можно гвоздями прибивать к деревянной обрешетке, дополнительно фиксируя его вдоль ската с помощью деревянных реек.Главным достоинством кровель из рубероида является простота и скорость устройства и небольшая объемная масса материала. Он к тому же недефицитный и сравнительно недорогой.
Однако в подобных кровлях сравнительно быстро уменьшается вязкость и эластичность покрытия, увеличивается водопоглощение и водопроницаемость. Их темный цвет способствует перегреву покрытия в летнее время, что ведет к размягчению и стеканию битумной мастики (при нагревании воздуха до 20°C температура кровли достигает 60°C).
Старение кровель из рубероида задерживают, покрывая ее раз в три года битумной мастикой, посыпая горячим песком, или защитной алюминиевой краской. Хорошая альтернатива рубероиду, например – мембраны, полимерные материалы толщина слоя которых составляет примерно 1,5 мм.
