Устройство стропильной системы вальмовой крыши: основные элементы конструкции

Одной из самых востребованных в частном строительстве является стропильная система вальмовой крыши. Схема возведения подобной конструкции позволяет получить кровлю, которую отличают:

• высокая надежность,
• универсальность,
• долгий эксплуатационный срок.

То есть все то, чем характеризуется хорошая кровля.

Вальмовая крыша – это прекрасное решение для строений с оригинальной архитектурой, имеющих возвышения, выступы, различные башенки, мансардный этаж.

Устройство стропильной системы вальмовой крыши предполагает следующие несущие конструкции:

• диагональные;
• промежуточные;
• нарожники (угловые).

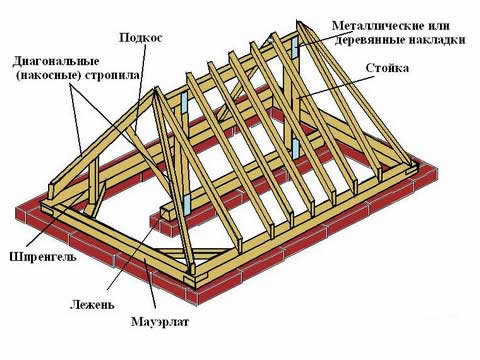

Установка диагональных частей

Четыре диагональных (накосных) доски направлены к внешним углам и сходятся на коньковом прогоне. Нижние опоры у них могут отличаться – это зависит от материала, которым выстроен дом:

• деревянный рубленный или брусчатый – верхние венцы у сруба;
• каркасный – верхняя обвязка;
• кирпичный (каменный)– мауэрлат, посредством которого сосредоточенная нагрузка от деревянной конструкции распределяется на кладку стен.

• Мауэрлат представляет собой деревянную балку с квадратным сечением (100 х 100мм). Его укладывают либо по центру стены, либо ближе к внутреннему краю и крепят к стене при помощи скруток из катанки (так можно обезопасить строение от сильных порывов ветра). Одним концом скрутку прикручивают к костылю, который вбит в шов кладки (от верха стены на 300 мм), другим крепят к балке.
• Чтобы сохранить свободный доступ к осмотру стропильных ног и балки, от низа мауэрлата до верха перекрытия чердака оставляют расстояние не меньше 400 мм
• Все места соприкосновения деревянных элементов с кирпичной кладкой изолируют слоем гидроизоляции.
• Верх накосных досок опирается на коньковый брус, представляющий собой – деревянную балку с тем же сечением. Под коньковый брус из-за отсутствия в конструкции этого типа крыши кирпичных фронтонов с шагом 3-4 м устанавливают деревянные стойки (сечение 100 х 100мм), которые нижним концом опираются на лежень.

Его можно уложить:

• при наличии внутренней несущей стены на нее – доска с сечением 50 х 150 мм;
• через столбики кирпича на плиту перекрытия – брус с квадратным сечением 150 на 150 мм.

В любом случае под лежень обязательно укладывают рулонную изоляцию.

• Диагональные стропила по длине больше обычных, кроме того, на них упираются нарожники, поэтому приходящая на них нагрузка в полтора раза больше, чем у обычных. Накосные по этой причине делают спаренными – они состоят из двух сечений обычных рядовых досок.
• Под нее устанавливают опоры (одну-две) в виде стоек из бруса или подкосов (сечение обоих 100 на 100 мм). Таким образом расчетная длина накосной ноги уменьшается. Подкосы упираются в лежень под углом 45°.

Устройство нарожников и промежуточных стропил

• Нижний конец промежуточных стропил опирается на мауэрлат, а верхний – на коньковый брус. Устанавливают с шагом 1,0-1,2 метра. Сечения рассчитывают, исходя из схемы балки (одно- или двухпролетная), шага и нагрузки от веса снежного покрова и собственно каркаса. Нагрузку от снега рассчитывают с учетом угла наклона.
• Свободную длину промежуточных досок в каркасе ограничивают. При пролете здания:

• 8 — 10 м – под каждую ногу устанавливают одну опору (подкос или стойка);
• 10 — 12 м – две опоры.

• Каждую вторую ногу крепят к стене при помощи скруток (двойная проволока, диаметр – 4 мм), которые с помощью костылей забивают в шов кладки кирпича ниже на 300 мм от обреза стены.
• Промежуточные стропила и мауэрлат соединяют с помощью обратной скобы.

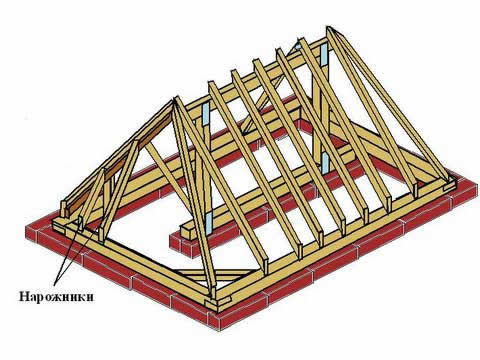

Нарожники (угловые элементы) называют из-за укороченной длины стропильными полуногами. Одним концом они опираются на диагональную ногу, а другим на балку-основу. Чтобы нагрузка на накосные от угловых распределилась равномерно, их крепят в разных местах.

Стропильная система вальмовой крыши: схема устройства

Работы по возведению несущего каркаса крыши проводят в следующей последовательности:

• Монтируют мауэрлат.
• В места, где будут расположены стойки укладывают лежень.
• Устанавливают на лежень стойки, строго вертикально, для конькового прогона. При необходимости стойки закрепляют подкосами.
• Для крепления конькового подгона используют уровень и отвес. Качество конструкции полностью зависит от точности установки.
• Монтируют накосные: нижний конец – к мауэрлату, а верхний – к коньковому прогону.
• По той же технологии установки монтируют и промежуточные.
• Монтируются нарожники.

Усиление каркаса

При небольшом угле строения снеговая нагрузка повышается, поэтому появляется необходимость усилить деревянную конструкцию. Для этого используют шпренгель. Это брус, который укладывают на две стены, сходящиеся под углом. На него устанавливают вертикальную стойку, поддерживающую в нижней части накосное стропило.

При необходимости усиления верхней части используют уже шпренгельную ферму. В этом случае шпренгель (вертикальную стойку) усиливают с помощью двух подкосов.

Основная работа по монтажу на этом заканчивается.
