Устройство вальмовой крыши: оригинальной, надежной и долговечной

Вальмовые крыши считаются одними из самых распространенных кровельных систем, и связано это с их надежностью, долговечностью, необычайной конфигурацией и оригинальным внешним видом. Это просто находка для зданий, имеющих мансардный этаж, поскольку устройство мансарды в этом случае, которая, кстати, чудесно украшают дом, значительно упрощается.

Обтекаемая форма вальмовой крыши предохраняет ее от разрушений вследствие ветровой нагрузки, и никаким порывам ветра не удастся подорвать ее конек. А ведь как это актуально для районов, где ветровая нагрузка повышена, например, южных.

Устройство вальмовой крыши не так уж сложно, главная задача – правильно выполнить все расчеты. Ее скаты наклонены с четырех сторон дома. Данная конструкция – это некий симбиоз двух элементов, лежащих в основе сооружения кровли:

• обычные два ската, которые можно встретить на любой другой;
• неповторимость этим конструкциям придает типичная для них особенность – в длину площадь дома не закрывается скатами, для оставшегося пространства используют две боковые вальмы, давшие название этой конструкции.

Разновидности вальмовых крыш

• Полувальмовая – вальмы здесь, не доходя до низа, прикрывают часть фронтона сверху, закрывая только часть ската.
• Шатровая – ее особенность в полной идентичности четырех скатов. Начиная от геометрической вершины строения, вальмы расходятся под одинаковым углом. Они идеально подходят для устройства строений квадратной формы.
• Ломаная – это совокупность множества скатов, имеющих различные размеры и сочетающихся между собой под разными углами. Это довольно сложная конструкция, однако при правильном возведении все трудности окупаются презентабельным видом полученного строения. Для их расчета есть готовые расчеты, которыми пользуются даже строители-профессионалы.

Особенности выполнения конструкции вальмовой крыши

Следует помнить, что устройство вальмовой крыши требует выполнения ряда обязательных правил.

• Углы наклона промежуточных и угловых элементов стропил должны отличаться – промежуточные более крутые, поэтому будут отличаться и размеры досок или бревен, которые используют при выполнении стропильной системы, но не меньше, чем 50х150 мм.В отличие от обычной кровли, короткие элементы стропильной конструкции крепят к угловым элементам, а не к коньковой доске, причем уклоны промежуточных и коротких элементов должны совпадать.В отличие от обычной кровли, короткие элементы стропильной конструкции крепят к угловым элементам, а не к коньковой доске, причем уклоны промежуточных и коротких элементов должны совпадать.
• В отличие от обычной кровли, короткие элементы стропильной конструкции крепят к угловым элементам, а не к коньковой доске, причем уклоны промежуточных и коротких элементов должны совпадать.
• При строительстве вальмовой крыши материал, использованный для изготовления системы стропил и коньковой доски, должен быть тот же.

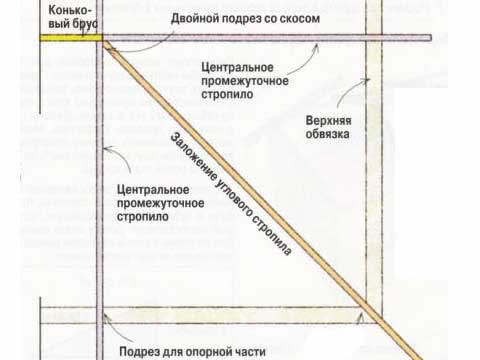

• Используется промежуточный центральный вид стропильных ног, которые крепят с обоих краев коньковой доски.

• Опорой для промежуточных стропил помимо коньковой доски является также используемая обвязка, точнее, ее верхний уровень.

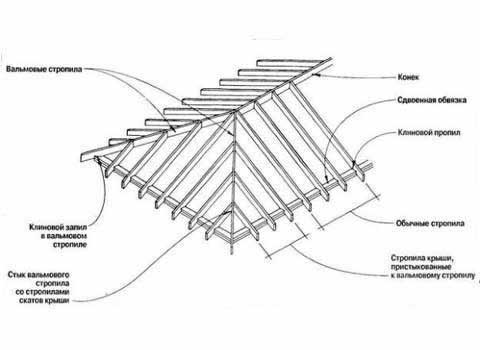

Каркас вальмовой крыши

• По периметру строения монтируют мауэрлат и по середине кровли, в дополнение к нему, поперечную балку.
• На последнюю устанавливают стойки (строго вертикально) для конькового прогона и закрепляют раскосами.
• При помощи уровня и отвеса на стойках крепят коньковый прогон. Его необходимо установить очень точно, выдерживая положение прогона по уровню и высоте. От этого зависит геометрия будущей кровли.
• Далее монтируют угловые (накосные) стропильные ноги. В итоге должны сформироваться все будущие скаты, поэтому необходима высокая точность установки, и в первую очередь следует добиться того, чтобы длина всех накосных – оказалась равной.
• Нижним краем накосные стропила крепят к углам мауэрлата, а к коньковому брусу – верхним. Для крепления используют специальные кронштейны или стальные скобы.
• Размер свеса закладывают непосредственно в процессе установки накосных стропил. Размер оптимального свеса составляет порядка 0,4 -0,5 м, в областях, отличающихся с сильными ветрами, длину свеса для защиты стен от осадков возможно увеличить до 1м.
• При устройстве кровли монтируют промежуточные стропила. Первым этапом устанавливают рядовые стропила. Их закрепляют в коньковом прогоне и мауэрлате. Все центральные (рядовые) стропила устанавливают параллельно друг другу и закрепляют врубкой, дополнительно фиксируя при помощи скоб.
• Далее монтируют угловые стропила (нарожники). Оптимальным вариантом будет, если нарожники вальм и основных скатов и диагональные стропила будут стыковаться в разных местах. Саму стыковку проводят при помощи врубки или подставочных брусков.

На этом создание стропил в принципе завершается. Однако есть случаи, когда вальмовые крыши требуют усиления, скажем, при больших размерах.
