Узлы стропильной системы: как крепить правильно

Началом проектирования скатной крыши является выбор стропильной системы, которая должна выполнять функции несущей конструкции. Тип конструкций определяют исходя из вида кровли.

В одном случае стропила – это брусья или доски, выступающие в качестве «скелета» крыши, который удерживает вес утеплителя и кровельного материала. В другом они могут быть составные, и собираются из отдельных элементов, известных как стропильные ноги.

Доска и брусья должны пройти специальную пропитку – противопожарную и антисептическую. Чем качественнее это будет выполнено, тем дольше прослужат.

Составные каркасы подразделяют на два вида: наслонные и висячие. Выбор конкретной системы, помимо архитектурных предпочтений владельцев, зависит от некоторых параметров крыши:

• ее функциональности,
• количества испытуемых нагрузок, включая связанные с климатическими особенностями данного региона.

Висячие стропила промежуточных опор не имеют, поэтому создают существенное распирающее усилие, которое в горизонтальной плоскости передается стенам. Для его уменьшения используют затяжку (деревянную или металлическую), которая, соединяя ноги, завершает треугольную конструкцию. Ноги в ней работают на изгиб и сжатие. Затяжка может быть расположена у основания, и служит в этом случае балкой перекрытия (такой вариант чаще встречается при устройстве мансард), или выше.

Наслонные виды устраивают в домах, имеющих среднюю несущую стену или столбчатые промежуточные опоры. Опираются они своими концами на наружные стены, средней частью – на опоры или внутреннюю стену. В итоге элементы работают по принципу балок – только на изгиб. Вес стропильной системы в случае наслонных при одинаковой ширине дома меньше: для нее требуется меньше пиломатериалов, стало быть, и денежных затрат.

Если над несколькими пролетами устанавливают единую кровельную конструкцию, висячие и наслонные фермы могут чередоваться: для участков без промежуточных опор – устанавливают висячие, там, где есть – наслонные.

Как правильно установить стропильную систему

Одним из условий надежности будущего строения является правильное устройство узлов крепления стропильной системы.

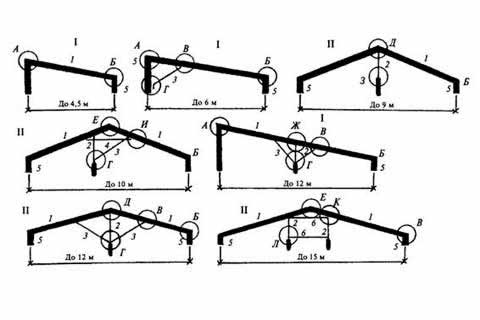

Наслонные стропила скатной крыши обычно имеют самое меньшее три точки опоры. Их количество может меняться в зависимости от размеров пролета. При ширине пролета до 10 м необходима одна дополнительная опора, при больших значениях их количество увеличивается.
Конструкция висячих также зависит от ширины пролета. Если он небольшой, затяжку обычно заменяют ригелем. С увеличением пролета затяжка начинает провисать, а ноги – прогибаться.

При величине пролета
до 9 м висячие стропила поддерживаются бабкой – специальным вертикальным брусом. Концы ног крепят в ее верхний конец при помощи скоб или хомутов, бабку с затяжкой – хомутом.
до 13 м  – укрепление проводят при помощи подкосов. Верхними концами они опираются в ногу, причем ее длина между опорами не должна быть больше 5,5 м, а нижними – в бабку.
до 17 м  ноги в нижней части усиливают при помощи подмог, для верхней – используют шпренгельную систему: затяжку крепят к двум бабкам и устанавливают между ними ригель.

Как правильно крепить стропила

Проводится ли замена стропильной системы или ее монтируют в новом доме, следует  придерживаться определенных правил.

Простое крепление ноги и балки может оказаться даже разрушительным – при создании давления на стропило его конец начинает скользить по балке, что приводит к разрушению кровли.

Чтобы избежать скольжения и обеспечить надежность, используют следующие виды соединений:

• зуб с шипом,
• зуб с упором,
• упор в конец балки.

Возможно использование и двух зубьев – это зависит от угла наклона. Для крепления дополнительно к этому соединению используют также металлические уголки.

Основные узлы каркаса крыши

Узел крепления к балке

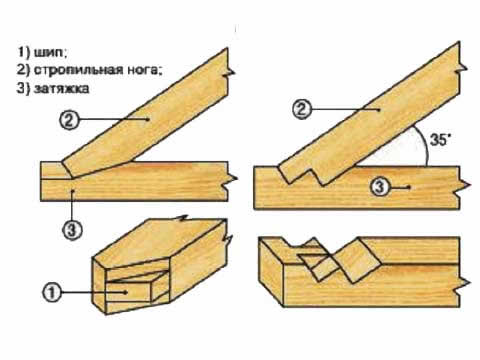

• В пятке стропила изготавливают зуб с шипом, в балке с соответствующим гнездом для шипа вырезают упор.
• Глубина гнезда составляет порядка 25–30% от толщины балки.
• Врубку выполняют на расстоянии 0,25–0,4 м, начиная  края балки, который свисает.
• Одинарный зуб выполняют, как правило, вместе с шипом, который не допускает сдвига вбок. Поэтому такое соединение называют «зуб с шипом и упором».

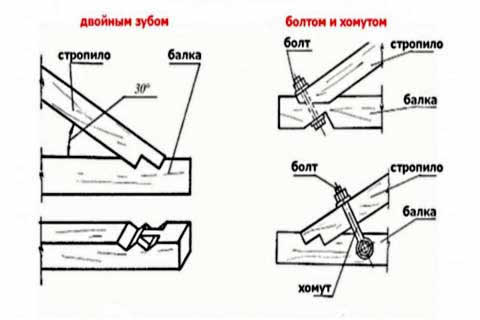

В случае полой крыши, угол наклона которой меньше 35°, стропильные ноги устанавливают так, чтобы опорная площадь на балку увеличилась. Для этого пользуются врубкой двумя зубами:

• в два шипа;
• упор с шипом и без;
• двумя шипами в замок.

Все соединения в конструкции выполняются при помощи крепежей:

• металлических – шурупов, гвоздей, болтов с шайбами, различных уголков;
• деревянных – брусьев, треугольных накладок (косынок), шипов.

К мауэрлату:

Есть две технологии, согласно которым стропила крепят к мауэрлату.

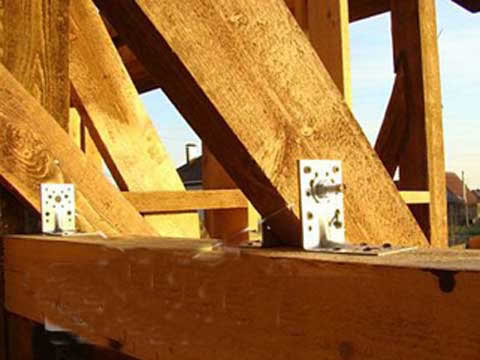

Жесткое – в этом варианте между данными  конструктивными элементами полностью исключается возможность каких-либо воздействий (сдвигов, поворотов, изгибов, кручения). Для достижения подобного результата:

• при креплении используют уголки с подшивным опорным брусом;
• выполняется седло (запил) на ноге, полученное соединение дополнительно закрепляется с помощью проволоки, гвоздей и скоб. Гвозди прибивают с боков, по направлению друг к другу под углом (внутри мауэрлата они скрещиваются), затем забивается третий гвоздь в вертикальном положении. Это более распространенный метод крепления.

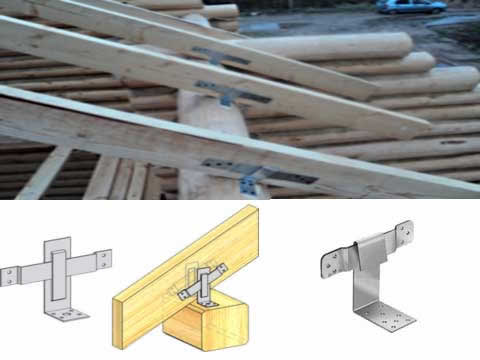

Скользящее (шарнирное)– подобного сопряжения, имеющего два уровня свободы достигают за счет использования специального крепежа, который обеспечивает возможность одному из сопрягаемых элементов свободно перемещаться (в заданных пределах).

Можно выделить следующие варианты скользящего крепления стропил и мауэрлата:

• выполняется запил, после чего стропила запилом укладывают на мауэрлат:
• элементы соединяют наискось двумя гвоздями по направлению друг к другу;
• соединяют одним гвоздем, который прибивают вертикально сверху вниз в тело бруса-основы через ногу;
• альтернативой гвоздям могут послужить стальные пластины с отверстиями для гвоздей;
• крепят доски к мауэрлату с помощью скобы;
• выпускают стропильную ногу за стену и выполняют единичную фиксацию крепежными пластинами;
• используют специальный стальной крепеж – «салазки».

Во всех этих случаях обеспечен упор ноги в мауэрлат, но при подвижках элементы системы имеют возможность двигаться по отношению друг к другу.

Подобное сопряжение особенно актуально для деревянных домов, воздвигаемых из бруса или бревен, которые со временем претерпевают усадку. Использование жесткого сопряжения может стать причиной нарушения целостности стен.

Стропильная система бывает «плавающей» или жестко-закрепленной. Плавающая крепится на специальных кронштейнах, которые позволяют деревянному каркасу «садиться» одновременно с усадкой фронтонов и не дает им зависать над коньковым бревном.

Узел конькового соединения

Способов соединения в коньковой части – три.

Встык

Верхний край стропил обрезают под тем же углом, что и угол наклона крыши, упирают в находящееся с противоположной стороны нужное стропило, оно должно быть так же обрезано. Обрезку углов обычно делают по шаблону. Для фиксации под коньком используют два гвоздя (150″)  или больше. По одному гвоздю под углом забивают в верхнюю плоскость первого и второго стропила, они при этом должны войти в срез противоположного. Коньковый стык дополнительно укрепляют, наложив на него сбоку деревянную накладку или металлическую пластину, которую притягивают болтами или гвоздями.

Крепление на коньковый брус
Конструктивно этот способ довольно похож на первый. Единственное, между стропилами, спиленными под углом, укладывают коньковую балку. Процесс этот достаточно трудоемкий, поэтому коньковый прогон особой популярностью при строительстве крыши не пользуется.

Внахлест

Это наиболее распространенный способ. Он достаточно похож на первый, только соединение осуществляют не стык, а внахлест. Стропила в этом случае соприкасаются боковыми плоскостями, а не торцами. Их стягивают болтом или шпилькой (можно гвоздями).
