Виды ломаных крыш: варианты и формы

Название ломаной крыши определяют ее форма и большое число линий с изломами. Она отлично подходит для случаев, когда желаемый объем мансарды невозможно вписать в обычную крышу. Проекция с торца дома в этом случае обычно представляет собой пятиугольник, а не треугольник. Многие выбирают даже исключительно ради ее формы.

Конструкция ломаной мансардной крыши – основные положения

Специфика конструкции значительно уменьшает непригодное для проживания пространство, так называемые, «мертвые зоны». Кстати, при желании можно обустроить и их, скажем, оборудовать шкафчики для различных хозяйственных нужд или «холодный» чуланчик.

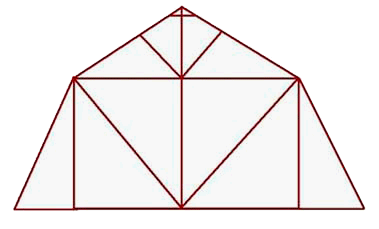

чертеж устройства ломаной

Самой большой популярностью пользуется четырехскатная ломаная крыша. Это именно та конструкция, которая идеально сочетает в себе относительную сложность устройства стропильных систем и максимальную эффективность использования жилого пространства. Таким образом, даже при минимальных вложениях можно получить полностью пригодные для проживания комнаты.

Обычная двускатная, особенно в местности с сильными ветрами, далеко не всегда может обеспечить высоту потолка, которая подойдет для комфортного проживания, чего нельзя сказать о ломаной крыше. В этом случае решающую роль играет тот самый перелом ската. Свободный объем увеличивается при увеличении угла, который образуют линия пола помещения мансарды и нижние боковые стропила. В основе могут лежать капитальные стены или обычная деревянная конструкция. Наличие свободных пустот способствует лучшей вентиляции, позволяет следить за ее состоянием.

дом с ломаной крышей

Оптимальная ширина ломаной крыши – порядка шести метров. Конструкция применяется и при гораздо большей ширине дома, просто тогда она создается при помощи иных методов строительства.

Для домов пролетом до 6 м подстропильные балки и балки усиления потолка имеют следующие точки опоры – мауэрлат (верхний венец) из профилированного бруса (сечение 90х140), а в каркасных – верхнюю обвязку (сечение 40х100). Средней опорной точкой служит матица – поперечная балка. Если пролет строения превышает 6 м, роль средней опорной точки обязательно выполняет несущая перегородка из шипованного бруса, с обеих сторон ровно строганного, (90х140).

Окна чаще всего располагают на фронтонной части. Помимо них можно устроить также балконы, прекрасно вписывающиеся в такую форму. Особый изыск придают выносные окна, правда, это несколько усложняет монтаж и требует продуманного подхода.

основные детали конструкции ломаной кровли

Базовые варианты ломаной крыши имеют обычно конструкцию, состоящую из следующих элементов:

  1.  верхнего венца из профилированного бруса 90 или 140х140;
  2.  подстропильной балки 50х150;
  3.  балки усиления потолка того же сечения;
  4.  обшивки потолка последнего этажа, скажем, из вагонки 17х85х6;
  5.  теплоизоляции потолка, скажем, URSA по пергамину;
  6.  пола мансарды из шпунта 36 мм;
  7.  стойки 40х100 (для выгородки мансарды);
  8.  обшивки стен мансарды (из вагонки 17х85х6);
  9.  необрезной доски 20 мм, с ее помощью крепят пергамин и теплоизоляцию;
  10.  обрешетки шагом через доску при помощи необрезной доски 22 мм;
  11.  кровли из ондулина, гофролиста, профнастилаи т.д.
  12.  стропил 40х100 (для скатов)
  13.  обшивки потолка мансарды (из вагонки 17х85х6);
  14. 14-16. ригелей 40х100
  15. теплоизоляции по пергамину;
  16. стойки конька;
  17. конька.

Виды во всем их разнообразии

В зависимости от количества скатов различают следующие виды ломаных крыш: одно-, двух-, трех- и четырехскатные. Обычно этот параметр определяет степень надежности постройки и комфортабельности проживания в доме.

варианты мансардных крыш

Односкатная крыша – это некая наклонная плоскость, которая закреплена на стенах, имеющих различную высоту. Подобное решение, пожалуй, самое распространенное, поскольку для реализации подобного проекта необходима самая простая стропильная система.

Двухскатная имеет два диаметрально противоположно направленных ската. Этот тип организации мансарды тоже пользуется большой популярностью, так как обеспечивает высокое качество всего строения. Сводчатые крыши, как правило, характерны для жилых домов, имеющих прямоугольную форму.

Трехскатная имеет в торце одну вертикальную стену, что касается второго торца, его изготавливают с теми же изломами профиля, как и ее боковые скаты. Подобную конструкцию отличает меньший вес, так как отсутствует одна капитальная стена. Обустройство трехскатной крыши очень эффективно при сопряжении мансардного участка с другой частью жилого дома.

Четырехскатная в своей конструкции имеет по всем четырем скатам ломаные профили. Из ломаных видов это технически наиболее сложный вариант, но полностью компенсируется самым легким весом.

Разнообразие форм

Чертеж ломаной крыши зачастую бывает намного сложнее и в ее стропильной системе появляется необходимость в диагональных стропилах. По форме могут быть абсолютно разными. По большей части имеют параболическую форму, которая чаще встречается в частных прямоугольных постройках. По длинным сторонам форма скатов трапециевидная, а по коротким – треугольная.

два вида ломаных крыш

Самыми распространенным вариантом считают вид ломаной крыши, похожий по конструкции на двухскатный, но с изломами сторон, а также вальмовая.

Современные материалы для кровли позволяют качественно и довольно недорого создать любую форму, на вкус и выбор владельца.

Если сравнить сколько стоит крыша с мансардой и постройка полноценного второго этажа, то, несомненно, строительство первого экономически намного выгоднее. Каркасный дом с мансардной ломаной крышей обходится порядка 30-40% дешевле, чем возвести двухэтажный дом. Комфортное чердачное помещение можно обустроить уютными комнатами, лоджией, просторными окнами или витражами.

Возможности разнообразия в выборе дизайна позволяют уйти от ставших традиционными кубических форм и углов. Нестандартная оригинальная геометрия комнат становится источником приятных эмоций и ощущения новизны.
