Монтаж обрешётки под ондулин

Ондулин – это волнистый кровельный материал, отличающийся привлекательным внешним видом, невысокой стоимостью, хорошими эксплуатационными свойствами и продолжительным сроком службы. Но даже самое качественное покрытие для крыши требует правильной установки. Небрежный подход к укладке кровельного настила может стать причиной преждевременного выхода из строя всей конструкции. Важнейшим моментом при монтаже ондулина является установка обрешётки. Сегодня мы расскажем, как грамотно выполнить установку обрешётки под ондулин.

Назначение

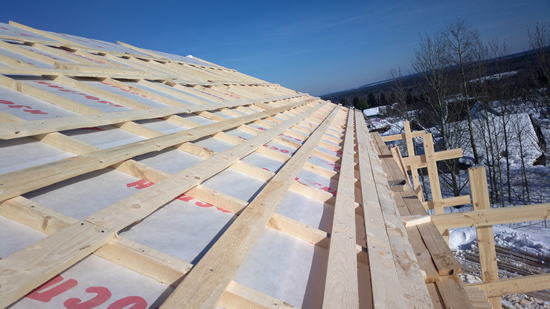

Правильно выполненная обрешётка крыши

Этот элемент кровли представляет собой решётчатую деревянную конструкцию, которая используется в качестве основания для кровельного настила. Обрешётка увеличивает жёсткость крыши, а также уменьшает нагрузку на стропильные ноги. Она также обеспечивает вентиляцию между настилом и утеплителем, что предотвращает образование конденсата в подкровельном пространстве и, как следствие, разрушение элементов конструкции крыши.

Обрешётка должна отвечать следующим требованиям:

• быть максимально прочной, чтобы выдержать вес кровельного настила;
• не содержать повреждений и прогибов;
• устойчиво реагировать на воздействия окружающей среды.

Материалы и инструменты

Обрешётка под ондулин, как правило, производится из пиломатериалов. В отличие от металла, дерево имеет меньший вес, но при этом обладает достаточной прочностью и эффективно распределяет нагрузку. Идеальный вариант – это использование древесины из хвойных пород. Уникальная структура и смола таких деревьев препятствует появлению различных бактерий и насекомых, благодаря чему увеличивается срок службы конструкции.

Для устройства обрешётки под ондулин используется брус сечением 50×40/50/60 мм или обрезные доски размером 25×150 мм. При этом последние должны быть все откалиброваны, то есть иметь одинаковую толщину и ширину.

Полезный совет: Заранее обработайте все пиломатериалы антисептическими и противопожарными средствами.

Необходимый минимум

Что касается инструмента, то для установки обрешётки вам понадобятся:

• кровельные оцинкованные гвозди или длинные саморезы;
• молоток или шуруповёрт;
• ножовка по дереву или дисковая пила с соответствующей насадкой.

Фото инструментария

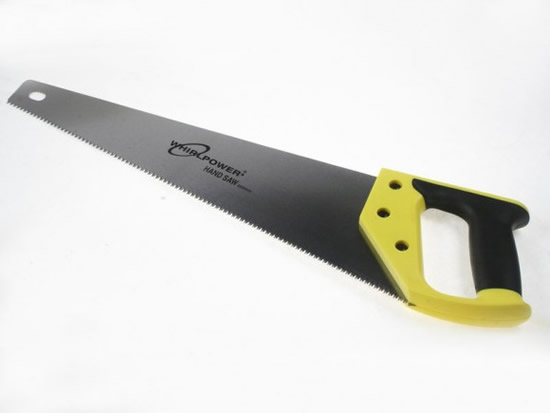

Ножовка по дереву

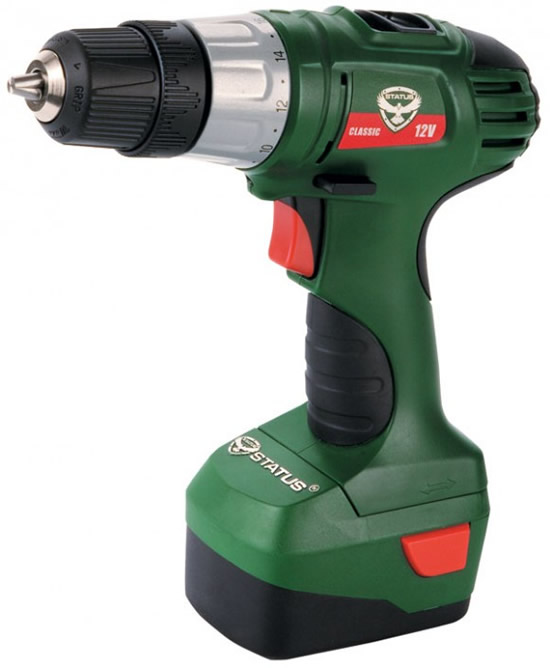

Шуруповёрт

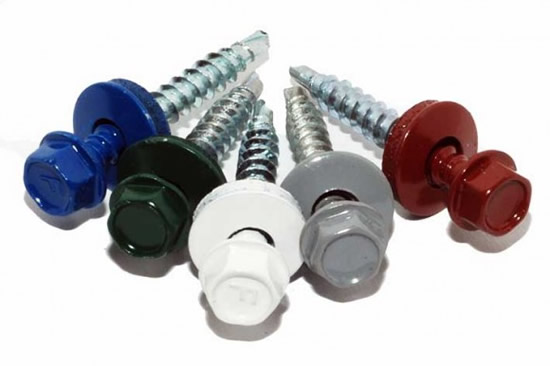

Кровельные саморезы

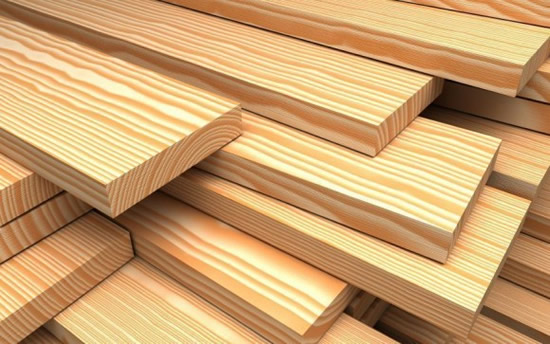

Доска обрезная 25*150 мм

Выбор шага обрешётки

Битумный шифер устанавливается на скатных кровлях с минимальным углом наклона в 5°. Шаг обрешётки под ондулин зависит именно от этой величины. Если угол ската крыши находится в пределах от 5 до 10°, то нужно выполнять установку сплошной обрешётки. В случае уклона в 10–15° необходимо производить монтаж элементов обрешётки с шагом в 40-50 см. Если же кровельные работы осуществляются на крыше с углом наклона в 15° и более, то шаг обрешётки следует увеличить до 60 см.

Важно: В регионах, где в зимний период выпадает большое количество снега, рекомендуется использовать шаг не более 45 см. Это позволит уменьшить прогиб кровли под давлением снежного покрова.

Размер решётчатой конструкции под ондулин рассчитывается вслед за измерением скатов крыши. В соответствии с полученными данными выполняется подсчёт кубатуры леса, учитывая выбранное расстояние между элементами обрешётки. Перейдём непосредственно к вычислениям.

Расчёт пиломатериалов

После замеров скатов можно переходить к общему расчёту кубатуры лесоматериалов. Сначала приведём пример расчёта сплошной конструкции:

1. Общая площадь кровли равна 96 кв.м. (стороны одного ската равны 6 и 8 м).
2. Площадь одной доски 0,15×6 = 0,9 кв.м.;
3. Необходимое количество досок 96/0,9 = 107 шт.;
4. Объём одной доски 0,15×0,025×6 = 0,0225 куб.м.;
5. Объём всех досок 107×0,0225 = 2,4075 куб.м.

Теперь проведём расчёт обрешётки для крыши такого же размера, но уже с шагом в 0,6 м:

1. Количество досок на первом скате 6/0,6 = 10 шт.;
2. Общая длина всех досок на одном скате 10×8 = 80 м.п.;
3. Общая длина всех досок на двух скатах 80×2 = 160 м.п.;
4. Необходимое количество досок 160/6 = 27 шт.;
5. Общий объем лесоматериалов 27×0,0225 = 0,6075 куб.м.

Инструкция по монтажу

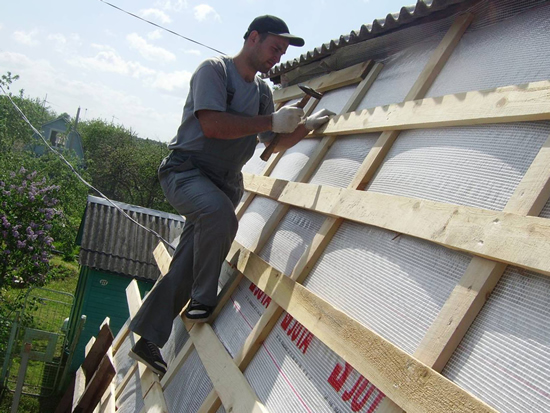

Выполняя установку обрешётки под ондулин, не забывайте об элементарных правилах безопасности

Обрешётка под битумный шифер устанавливается после укладки гидроизоляционного слоя, а также набивки брусков контробрешётки вдоль стропил. Порядок монтажа выглядит следующим образом:

1. Сначала оформляем карниз. Крепим первую доску у свеса с любого края кровли на шурупы или гвозди.
2. Чтобы закончить первый ряд, режем с помощью ножовки или ручной дисковой пилы доску в соответствии с оставшейся длиной (в этом случае нужно отрезать 2 м, так как длина крыши равна 8 м, а доски – 6 м).
3. Устанавливаем отрезанный кусок вплотную торцом к первой доске и крепим к стропилам. В местах соединения досок не должно быть расхождения по высоте.
4. Второй ряд начинаем с монтажа оставшейся (в этом случае четырёхметровой) доски. Устанавливаем её параллельно карнизу. При этом расстояние от первого до второго ряда желательно сделать небольшим – примерно 30 см.
5. Берём следующую доску и разрезаем её по аналогии с предыдущей и заканчиваем второй ряд.
6. Далее процедура повторяется до самого верха крыши.

Для крепления коньковых элементов на верхнем ребре крыши по обе стороны скатов и по центру следует устанавливать дополнительные доски.

Важно: Что касается монтажа обрешётки в «проблемных» местах, таких как дымоход и ендовы, здесь она устанавливается всплошную.

Установка обрешётки под ондулин требует особых навыков и знаний. Если же вы впервые сталкиваетесь с такой работой, то к ней нужно подойти очень серьёзно. Придерживайтесь вышеупомянутых правил, и кровля прослужит вам долгие годы.
