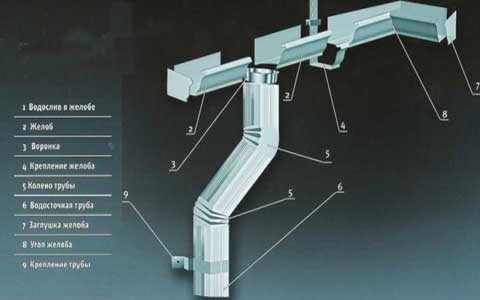

Водосток прямоугольного сечения: особенности конструкции и установка

Металлические водостоки прямоугольного сечения выполняют из горячеоцинкованной стали и наносят специальное покрытие из полимеров – пурала или пластизола. К примеру, полимерный слой из пластизола – это идеальная защита от ржавчины. Далее, он предохраняет все элементы водостока от механических повреждений типа царапин или небольших сколов и не подвержен УФ-излучению, не повреждается зимой от холода, а летом – от высокой температуры. Конечно, определенную роль играет и то, что толщина покрытия из пластизола увеличена до 200 мкм. Металлический водосток прямоугольного сечения может быть выполнен и из меди.

Чем отличаются водостоки круглого и прямоугольного сечения?

Главное различие между этими видами водостоков в существенный отличиях технологии монтажа. Элементы прямоугольной системы соединяют при помощи герметиков и заклепок – процесс значительно более сложный, чем стыковка круглых деталей. От аналогичных деталей для круглого водостока существенно отличаются и крепежные элементы, которые используют для фиксации прямоугольной водосточной системы к стене здания. Это связано с некоторыми особенностями этих водостоков, которые требуют большей прочности крепежа.

Крепления для них выполнены из оцинкованной стали толщиной в 4 мм, имеющей порошковую окраску. Цинковое покрытие, выполненное горячим способом, повышает антикоррозионные характеристики, повышает устойчивость систем водостоков к механическим нагрузкам от снега, льда и другого, вплоть до экстремальных.

Преимущества прямоугольных систем водостока

Преимущества, связанные с такими параметрами, как материал изготовления, цветовая гамма и т. д. в принципе отличают и круглые водостоки, поэтому имеет смысл отдельно остановиться на тех достоинствах этих систем, которые обеспечивает именно геометрическая форма труб и желобов в виде прямоугольника.

• Они отличаются необычным внешним видом. Это и не удивительно, ведь прямоугольные водостоки пока встречаются не столь часто. Они придают зданию вид, присущий стилю модерн начала 20 века.
• При тех же габаритах, что и круглые водостоки, пропускная способность прямоугольных выше. Объяснение лежит в области элементарной геометрии – площадь вписанного в квадрат круга меньше, чем площадь самого квадрата. Например, допустим, что диаметр сечения круглой трубы– 87 мм, тогда его площадь составит 5942 мм². Если же посчитать площадь квадрата с какой длиной стороны, то его площадь окажется равной 7569 мм². Это примерно больше на 30%. Разница будет еще больше, если сравнивать площади круга и прямоугольника. Расчетным путем доказано, что при одинаковой площади слива, приходящейся на единицу длины – для прямоугольного водостока это длина стенки желоба, а для круглого – диаметр сечения, прямоугольный желоб имеет площадь сечения в пять раз большую, чем круглый.
• Прямоугольный водосток при той же пропускной способности обычно дешевле, чем круглый на 10-15%, так как расход материала естественно меньше.
• Всем прекрасно известно, что вода при замерзании расширяется и, увеличившись в объеме, приводит в замкнутом пространстве к возникновению разрывающих усилий. Если речь идет о прямоугольной трубе, то часть усилий при замерзании воды уходит на изгиб, округление ее стенок. Таким образом, чтобы разорвать прямоугольную трубу, потребуется приложить большее усилие, чем в случае круглой трубы.

Есть, конечно, у водосточных систем с прямоугольным сечением и недостатки. В первую очередь это касается более высокой сложности монтажа. Однако, сложность эта единоразовая, а потом можно пользоваться всеми преимуществами этих водостоков.

Как сделать водосток с крыши правильно

Монтаж прямоугольных водостоков выполняют в следующем порядке.

Установка держателей желоба
Крюки (шаг 0,5–0,6 м) прикручивают к рейкам обрешетки при помощи шурупов. Рекомендуется выполнять крепление

над стропилами. При этом должен быть обеспечен уклон желоба 2,5-5 мм на каждый линейный метр по направлению водосточной трубы.

Закрепив крайние держатели, натягивают строительный шнур, который служит ориентиром правильности укладки остальных держателей.

Сверху держатели накрывают материалом для кровли и карнизной планкой.

Монтаж приемной воронки

На нижней плоскости желоба, отступив от края на 150 мм, наносят разметку – прямоугольник размером 80х60 мм. Каким-нибудь подходящим инструментом выполняют разрезы по диагоналям полученного прямоугольника, после чего лепестки загибают вниз.

• Врезную воронку снизу приставляют к желобу так, чтобы лепестки оказались внутри воронки. Крепление проводят при помощи шурупов-саморезов или заклепок.
• Если воронка фигурная, ее передним краем накрывают наружную кромку желоба и прижимают. Лепестки-клапаны загибают.

В соединениях применяют герметик из силикона.

Монтаж заглушек на желоба
Левую и правую заглушки крепят на заклепках или шурупах, как минимум по четыре одну заглушку. Используют силиконовый герметик.

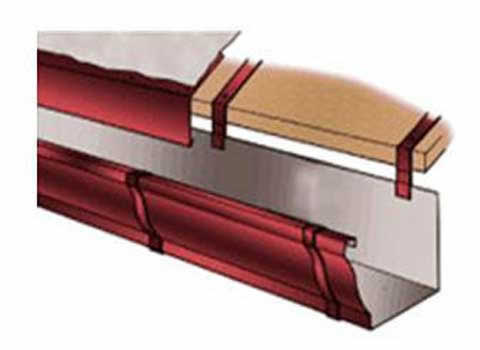

Установка желобов на держатели
Водосточные желоба прямоугольной формы соединяют между собой внахлест в сторону уклона, без соединителей.

Поэтому укладывать их начинают с нижнего желоба, где смонтирована приемная воронка.

Для установки двух желобов (желоба с углом), на наружной стенке одного из них срезают обратный загиб на 50 мм. Их укладывают друг на друга и закрепляют заклепками и герметиком. Выровняв желоба, их фиксируют на крюках гибкими замками.

Крепление труб
Водосточные трубы крепят на стене при помощи держателей-хомутов:

• со штырем – для кирпичной стены;
• с лапками-кронштейнами – для деревянной



После установки трубы закрепляют в хомутах при помощи скоб-замков «ласточкин хвост».

Чтобы вставить трубы (или колено) друг в друга, углы входящей трубы обжимают и фиксируют соединения шурупами или заклепками.
