Монтаж мансардной крыши: сборка с выносом, по каркасу из брусьев

Надстройка мансарды имеет массу достоинств, например:

• увеличивает жилую площадь дома,
• по завершении работ по ее строительству и утеплению потери тепла значительно уменьшаются.

К тому же необычный и красивый мансардный этаж, несомненно, улучшает эстетический вид здания и придает ему своеобразный стиль.

Самыми распространенными считаются ломанные двухскатные крыши, своей оригинальностью привлекают виды с системой опор смешанного типа, с выносными консолями.

В проекте мансардной крыши должны учитываться некоторые ее особенности:

• она должна быть созвучна архитектурной форме здания,
• правильно должна быть рассчитана нагрузка на несущие конструкции,
• должна быть обеспечена качественная гидроизоляция и теплоизоляция,
• стропильная конструкция должна соответствовать геометрической форме крыши, ее внешнему виду.

Как собирать и крепить

Мансарда – это чердачное помещение, ограниченное межэтажным перекрытием и наклонными скатами, которые задействованы либо в полной мере, либо частично. Соответственно, схем, позволяющих вписать в чердачную часть жилые помещения, существует несколько.

Крепление в зависимости от конфигурации

Схему крыши для мансарды обычно представляют в виде совокупности элементарных геометрических фигур – так более наглядно можно представить механизм распределения нагрузок, подпорные и связующие элементы. И именно в силу этого — конструктивных решений для устройства стропильной конструкции мансардной крыши может быть несколько.

Разберем несколько вариантов крепления отдельных фрагментов стропильных ферм, их узловых соединений.

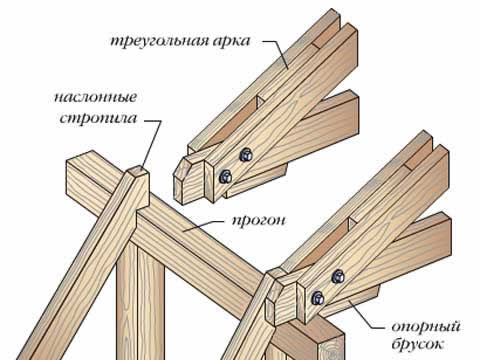

Опирание низа висячих и наслонных стропил на мауэрлат

В этом случае нижнюю часть ската формируют прямоугольные треугольники, расположенные по несущей стене. Для их сборки используют наслонный тип. Крепление стропил проводят при помощи шарнирно-неподвижных крепежей или ползунов. Чтобы придать треугольным фермам дополнительную устойчивость, их связывают схватками. Одна сторона боковой части наслонной стропильной системы будет одновременно выступать и в роли опорной стойки, и служить каркасом для будущих стен мансардных помещений. Все боковые части полученной в итоге конструкции соединяют в одно целое при помощи затяжки, которая будет также выполнять функции потолочной балки. Горизонтальная балка в данном случае работает на растяжение и больших нагрузок не испытывает, поэтому брус может быть среднего сечения.

Вынос низа висячих и наслонных стропил за несущую стену

В данном случае опорой для стропильной ноги служит уже не опорный брус, а балка перекрытия. Поэтому появляется необходимость усилить наклонную деталь подкосом. Соединяют стойку и балку перекрытия методом врубки одной в  другую примерно на треть высоты горизонтальной балки. В этом случае конструкция крыши делится на отдельные системы висячих и наслонных стропил и, соответственно, так же рассчитывается.

Наслонные стропила по каркасу из брусьев

Сборка мансардной крыши в этом варианте имеет некоторое сходство с предыдущими схемами с той лишь существенной разницей, что верхняя часть несущей конструкции выполнена из стропил наслонного типа. Следовательно,  схватка меняет свою функцию – преобразовывается из связующего звена в опорную балку. Теперь на нее воздействует нагрузка веса потолка и сосредоточенная сила от стойки верхней стропильной фермы. Чтобы прочности схватки хватило на компенсацию, вызванного ими  изгибающего момента, ее выполняют из мощного бруса. Стропила в данном случае можно выполнить из досок.

Нагрузки рассчитывают в соответствии с имеющими нормами и правилами.

Для  районов с высокой ветровой нагрузкой рекомендуется дополнительно крепить стропила с помощью анкерных соединений и проволочных скруток.

Из какого материала лучше выполнить стропильную систему

Надстройка, как вы сами понимаете, это конструкция, которая должна отличаться своей легкостью, чтобы уменьшить нагрузки на фундамент. Традиционным материалом для изготовления элементов стропильной системы считается дерево. В последнее время при устройстве верхних этажей все чаще стали использовать ЛСТК – легкие стальные тонкостенные конструкции. Несмотря на то, что они дороже деревянных конструкций, но последние на их фоне явно проигрывают по:

• удобству сборки,
• скорости,
• сроку эксплуатации,
• простоте техобслуживания.

Для их сборки в большинстве случаев достаточно иметь только заклепочный механизм и шуруповерт.

Отдельно нужно выделить их мобильность – в любой момент существующую крышу можно разобрать и перекроить в другую, исключая или дополняя элементы.

Большой популярностью пользуются также деревянные фермы, которые можно собирать на строительной площадке. Это совершенно новая и перспективная технология. При креплении деталей конструкции используют металлические зубчатые пластины. Применение этого способа соединения освобождает от утомительной и ответственной работы по выпиливанию многочисленных пазов со сложной конфигурацией, значительно упрощает стыковку деталей при необходимости удлинения и т. д.
