Правильная сборка сэндвич трубы для дымохода — качество отопления

Пожалуй, этим параметрам лучшим образом соответствуют дымоходы сэндвич. При использовании трубы дымохода сэндвич из нержавейки дымоотвод получается двусторонний. Это дает определенные преимущества над односторонними конструкциями:

• больше соответствует требованиями пожарной безопасности;
• обеспечивает более качественную теплоизоляцию;
• ее двусторонняя конструкция снижает вероятность образования конденсата на поверхности изнутри, улучшая тем самым параметры тяги.

При этом монтаж сэндвич трубы для дымохода довольно простой и под силу одному человеку.

Конструкция сэндвич труб: особенности

Они состоят из двух труб: внутренней и наружной, с проложенным между ними теплоизоляционным слоем. Обычно это базальтовое негорючее волокно толщиной 25-60 мм. Внутреннюю изготавливают из стали (чаще нержавеющей), а внешнюю – из меди, латуни, той же нержавейки либо другого материала.

Одним из лучших на сегодня вариантов из нержавейки является теплоизолированная сэндвич труба для дымохода Вулкан с трехслойной конструкцией:

• внутренняя из нержавеющей стали – кислотоупорная и жаропрочная,
• базальтовая вата – выдерживает нагрев до примерно 750°,
• внешняя из нержавеющей аустенитной стали – обеспечивает жесткость каркаса и удерживает геометрию трубы.

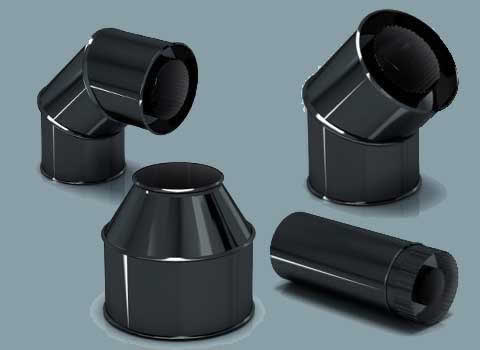

В последнее время набирают популярность эмалированные дымоходы сэндвич. По сравнению с обычными их максимальный температурный порог выше – до 900° C. Эмалированный вариант изготавливают из специальной стали в 0,5 мм, покрытой с обеих сторон стеклянной эмалью. Благодаря уникальным свойствам эмалированного покрытия эти дымоотводы не подвержены воздействию конденсата, который образуется на его стенках. Значительно улучшается также проводимость, то есть одновременно увеличивается КПД самого отопительного прибора. Как показывает практика, надежность и долговечность двухстенного дымоотвода этого типа увеличивается в несколько раз. Стоит также отметить, что  покрытые черной эмалью, они имеют эстетичный вид и прекрасно вписываются в любой интерьер.

Устройство дымохода из сэндвич труб и габаритные размеры дымоотвода

Монтаж сэндвич трубы для дымохода начинают после определения его сечения и длины

Сэндвич трубы для дымохода: размеры сечения

Сечение напрямую зависит от тепловой мощности прибора и должно соответствовать СниП. Наиболее оптимальные значения выбирают согласно следующим рекомендациям:

• тепловая мощность до 3,5кВт – 0,14 х 014 м,
• при 3,5–5,2 кВт – 0,14 х 0,2 м,
• при 5,2–7 кВт – 0,14 х 0,27 м.

В случае круглого поперечного сечения трубы, оно по площади должно быть эквивалентно прямоугольному.

Длину рассчитывают, исходя из следующих положений СниП.

• Высота должна начинаться от 500 см.
• Трубы должны быть выше конька дома самое меньшее на 50 см.
• Если для кровли использован горючий материал, высота его вывода от парапета или конька должна составлять 1–1,5 м.

Если пристройка дома выше него, то трубу обязательно следует выводить выше пристройки. То же справедливо и в случае более высоких близ стоящих зданий.

Дымоход может возвышаться над крышей:

•

  плоская крыша – от 500 мм,

• труба находится на расстоянии не больше 1,5 м от парапета или конька – от 500 мм,
• расстояние от нее до конька составляет 1,5–3 м – не ниже последнего,
• при расстоянии до конька, начиная с 3 м  – не ниже, чем линия, проведенная вниз от последнего под углом 10°.

Чем ниже будет расположена труба по скату крыши, тем больше она должна возвышаться над ее поверхностью.

Некоторые тонкости установки двустенных дымоходов

Монтаж этих дымоотводов всегда осуществляют по направлению снизу вверх. Соединение отдельных деталей стальных дымоходов – раструбное, то есть один элемент вставляется в другой. Если он будет работать при избыточном давлении, то дополнительно используют герметизирующие муфты. Первый фрагмент дымоотвода соединяют с патрубком отопительного прибора.

Хотя это и утепленные дымоходы сэндвичи, однако в некоторых местах, например, балках или перекрытиях, может возникнуть необходимость дополнительной защиты.

Некоторую сложность может вызвать проход дымохода сэндвич через крышу. Рассмотрим этот вопрос подробнее.

Проход через крышу: как сделать правильно

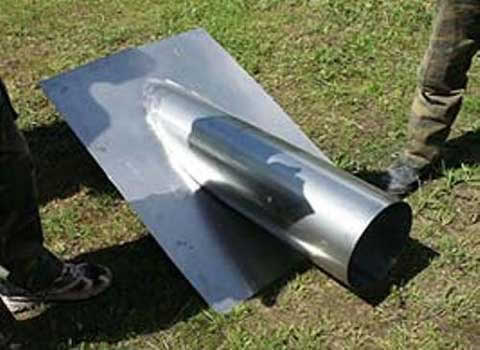

Безопасный выход дымохода наружу обеспечивают при помощи специального элемента – крышной разделки. Выполненное из металла изделие не дает соприкоснуться трубе к конструкциям крыши.

Крышная разделка подбирается под угол наклона крыши. Есть и стандартные – под наклон крыши 15-35° или 35-55°.

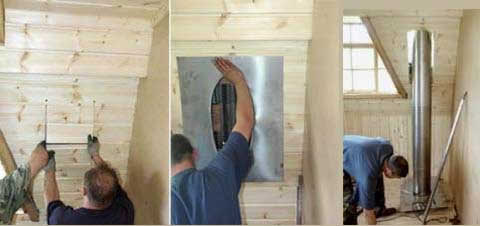

Сначала намечают место, через которое  дымоотвод пройдет через крышу. Наносят разметку маркером или карандашом, еще раз проверяют и делают с внутренней стороны отверстие в кровле. Размеры отверстия должны позволять дымоотводу свободно проходить через нее.

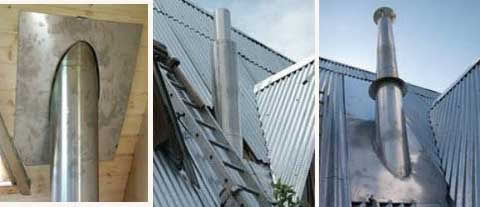

Для герметизации дымохода изнутри крепят подкрышный лист, а снаружи устанавливают крышную разделку. Угол регулируют за счет ее конусной части. Края же заводятся или под конек, или под кровельный лист.

После закрепления регулируемого фартука, который герметизирует место стыка дымоотвода и разделки, можно приступать к установке следующего элемента.Так завершают проход дымохода через кровлю. Затем наращивают трубу до нужной длины и устанавливают на его конце зонтик, чтобы уберечь его от осадков.

Дымоход нужно собирать таким образом, чтобы в месте его прохождения через крышу не образовались стыки, которые представляют собой потенциальную опасность.
