Внешний вид деревянной крыши
Дом из дерева предполагает, что и конструкции крыши будут выполнены из этого материала. Обычно такие крыши создаются с уклоном, однако могут использоваться и плоские их разновидности. Стоит также отметить, что плоские крыши нецелесообразно применять там, где выпадает большое количество снега, да и второй недостаток у них есть. Такой тип конструкций не дает возможности построить мансарду, а значит, количество жилых помещений в загородном деревянном доме будет меньше. Когда планируется строительство крыши для деревянного дома, выбирают один из следующих вариантов:
Нужно сказать, что существуют и другие варианты устройства крыш, например, четырехскатная, которая является частным случаем устройства вальмовой крыши. Она имеет скаты равной площади и подходит лишь для построек, имеющих квадратное основание.
Для подобных конструкций следует выдерживать уклон в пределах 10-20 градусов, если используется профилированный металлический лист, и 25 градусов для металлочерепицы. В общем случае для каждого материала следует выбирать соответствующий наклон, однако нужно помнить и про то, что от данного параметра зависит снеговая нагрузка. Чем больше будет наклон, тем быстрее снег сойдет с крыши под собственным весом.
Нельзя забывать про устройство зазоров между стропилами и кровельным материалом, поскольку именно они позволяют решить проблему, вызванную повышенной влажностью воздуха. Это протоки, для естественной вентиляции, которая создает подходящие условия для удаления сконденсировавшейся в подкровельном пространстве влаги.

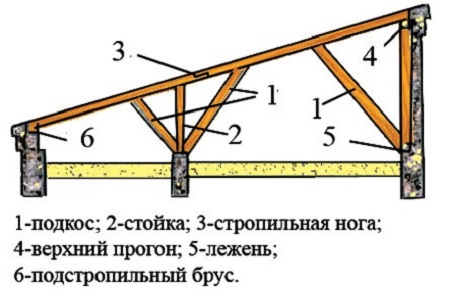

Стропильная система односкатной крыши
Односкатная крыша имеет самую простую конструкцию стропил из всех возможных. В данном случае стропильные ноги опираются на мауэрлат с двух сторон. Брус укладывается по нижней и по верхней стене, после чего деревянные элементы надежно фиксируются. Нужно сказать, что максимальная длина стропильной ноги составляет 4.5 м, если изготавливалась она из цельной древесины. Когда планируется возводить крыши, где потребуется более длинное стропило, то лучше выбрать двухскатную разновидность или какой-либо другой вариант.
Кроме разделения на типы кровель существует еще и разбивка по подвидам. Так двускатные крыши могут быть:
Симметричные конструкции создаются разными способами, выбор одного из которых зависит от расстояния между стенами. Если ширина дома всего 6 м, то достаточно установить ригель и затяжку. Ригель обычно выполняется ближе к коньковому узлу, а на затяжки укладывается пол чердачного помещения. Для дома, стены которого отстоят друг от друга на 10 м, потребуется использовать подкосы и стойку, называемую бабкой. Она подпирает коньковый узел, а подкосы удерживают стропила. Эти три элемента (бабка и 2 подкоса) в нижней части объединяются и опираются на затяжку строго под коньковым узлом. Иногда обходятся использованием одной стойки, подпирающий место соединения стропильных ног друг с другом, однако такой подход допустим, лишь, когда между стенами не более 7.5 м.
Существует еще одна разновидность висячих стропил, которая предполагает применение шпал. Последние – это специальные деревянные элементы, которые используются как альтернатива затяжкам. В этом случае на балку перекрытия опираются прогоны, с которыми соединяются шпалы. Их длина не превышает 1/3 расстояния между стенами, поэтому нижняя часть стропил не требует какого-либо дополнительного фиксатора. Удержание происходит за счет подкоса, соединяющего стропильную ногу и шпалу.
Все описанные выше конструкции могут использоваться только совместно с мауэрлатом. Конечно, в доме из бревен не требуется монтировать дополнительный брус, поскольку его роль берет на себя последний ряд бревен.
Еще одним вариантом устройства чердачного помещения является использование ломаной двускатной крыши. Она позволяет получить достаточно много места для устройства мансарды, однако и конструкция её потребует больше материалов, времени и навыков. Верхняя часть крыши образуется за счет использования висячих стропил. Они соединяются в коньке и поддерживаются бабкой, которая опирается на затяжку. Нижние части стропильных ног соединяются с затяжкой, а она опирается на стойки. Высота стоек определяет высоту потолка в мансарде. Сами стойки устанавливаются на балку перекрытия, которая является основой для создания пола в помещении.
Боковые скаты образуются наслонными стропилами. Стропильные ноги верхней частью соединяются с углом конструкции, образуемой затяжкой и стойками, а нижней с балкой перекрытия. Для повышения надежности крыши могут использоваться подкосы, которые усиливают нижнюю пару скатов.
В качестве альтернативы подкосам часто применяются схватки. Так называют расположенные горизонтально деревянные бруски, соединяющие стройку и стропильную ногу. Еще один вариант – это дополнительные стойки, которые опираются на балку перекрытия в тех местах, где под ней находятся несущие стены. Подобный подход обеспечивает возможность разгрузить перекрытие.
Вальмовая крыша сложнее обычной, поскольку здесь используется несколько типов стропил, да и соединение их не всегда простое. Более того, в ряде случаев длины готовых элементов не хватает, поэтому создаются сборные конструкции, которые требуют дополнительного усиления. Опорой для крыши является мауэрлат, в который врезается балка и стропильные ноги. Стропильная система состоит из:
Прогон – это опорная балка, которая будет располагаться параллельно мауэрлату. Данный элемент является дополнительной опорой для стропильных ног, поэтому его располагают так, чтобы он позволял снять часть нагрузки. В случае с вальмовой крышей прогон может быть установлен во время создания конькового узла, однако уже шатровые конструкции могут возводиться и без него.
Оптимальное расстояние между прогонами и мауэрлатом составляет всего 4.5 м. Соблюдение данного правила позволяет обойтись без дополнительных стоек. Также могут использоваться и шпренгели или конструкции, называемые шпренгельными фермами. В последнем случае речь идет о шпренгеле, который соединен с основанием не только стальным нагелем и парой прямых скоб, но и двумя деревянными элементами.
При монтаже четырехскатной крыши следует соблюдать ряд простых правил:
Одним из важных элементов стропильной системы является мауэрлат, о котором мы расскажем ниже.

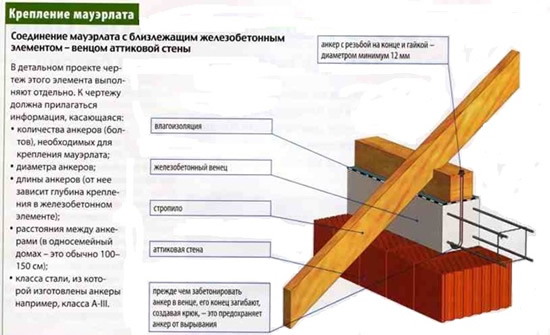

Установка мауэрлата
Задача данного элемента заключается в распределении всего веса крыши по стене постройки. Для достижения положительного результата потребуется надежно закрепить брус. Лучше всего использовать сечение 15х15 см, однако можно выбрать и 15х10 или даже доски 50х150.
Стропильные ноги могут фиксироваться несколькими способами:
Каждый из этих вариантов используется совместно с пропилами в мауэрлате, за счет чего достигается прочное соединение двух элементов.
Часто применяют и комбинированный способ монтажа, предполагающий использование двух видов креплений, одним из которых является проволока-катанка. Такая крыша легко перенесет даже сильные ветра, поэтому может использоваться в районах с достаточно суровым климатом.
Само сопряжение стропил может быть жестким или подвижным. Жесткий вариант предполагает отсутствие возможности движения стропил. Подвижное соединение, наоборот, дает возможность стропильной ноге перемещаться вдоль какой-либо линии. Для этого используется специальный крепеж.
Строительство крыши для дома из дерева – это задача не простая, однако если она решена, то постройка прослужит очень долго, поскольку именно проблемы с кровлей являются одними из самых распространенных причин проведения крупного ремонта.
