Стропильная система ломаной крыши: схемы монтажа, модульная технология

Площадь мансардного этажа зависит от стропильной системы. Для ломаной крыши в отличие от типов, имеющих традиционную конструкцию, она может быть двух видов:

• наслонные на всех скатах;
•  комбинированные, с наслонными на нижних скатах (от перекрытия до перегиба) и висячими – на верхних (от конька до перегиба). Висячие стропила опираются на стойки, и скат их – более пологий. В случае варианта без стоек, опорой является затяжка или продольный прогон).

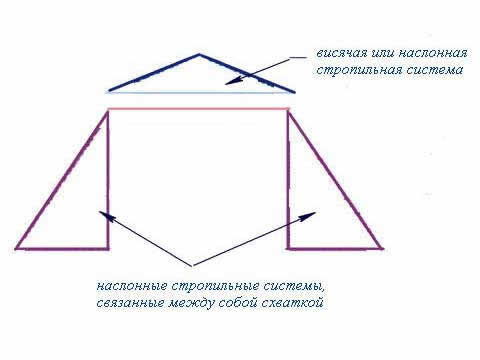

Стропильная система ломаной крыши условно делится на простейшие геометрические фигуры –

• два прямоугольных треугольника, формирующие нижние скаты, и
• треугольник, который венчает их и формирует верхние скаты.

Последний треугольник может быть устроен по наслонной либо по висячей схеме, а нижние – только по наслонной.

Схемы монтажа: нижний, верхний пояса

Существует несколько схем монтажа ломаной крыши

•  низ стропил (наслонных и висячих) опирается в мауэрлат;
•  стропила обоих видов с выносом за стену низа;
•  наслонные по каркасу из брусьев.

Система нижнего пояса

Опорный мощный брус (мауэрлат) укладывают вдоль, в верхней части стены. Этот брус является опорой. Мауэрлат в кирпичных домах закрыт с внешней стороны кирпичной кладкой. Именно в нее под воздействием нагрузок он и упирается. Нагрузки на несущие стены в основном передаются через мауэрлат.

Одна из наслонных сторон опирается на мауэрлат, а вторую поддерживает вертикальная стойка, упирающаяся на несущую внутреннюю стену дома. Упор иногда выполняется через прогонный брус, а не непосредственно. Верхняя часть данной системы имеет проходящую горизонтально перемычку (ригель). Кроме нее параллельно идут два бруса (прогона). Они вместе с ригелем замыкают верхушку нижнего участка.

Подошвенный профиль представляет собой трапецию. Такая простая геометрическая фигура, состоящая из прямоугольника и треугольников, позволяет с легкостью рассчитать размеры конструкции. В пространстве же нижняя область конструкции – усеченная неправильная четырехгранная пирамида.

Верхний пояс

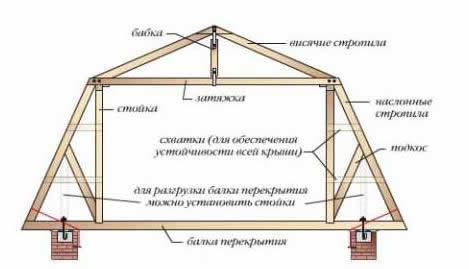

Наклонные висячие стропила подошвенной своей частью упираются в нижний пояс, точнее в прогонный брус. Практически вся нагрузка затем передается на основные несущие стены дома через вертикальные стойки и стропила низа.

Наклонные стропила верхней своей частью закреплены к коньковому брусу. Внизу они соединены перемычкой, что не позволяет им разъезжаться. Очень часто перемычка верхней части и ригель внизу являются одной и тот же деталью.

Профиль верхнего пояса стропильной системы ломаной двухскатной крыши представляет собой треугольник, а самой крыши – равнобедренный треугольник, установленный на вершины двух прямоугольных треугольников по краям конструкции.

Для каждой части монтируют свою обрешетку, причем чаще всего шаг в обеих частях (верней и нижней) одинаков из-за использования одинаковых кровельных материалов.

модульная

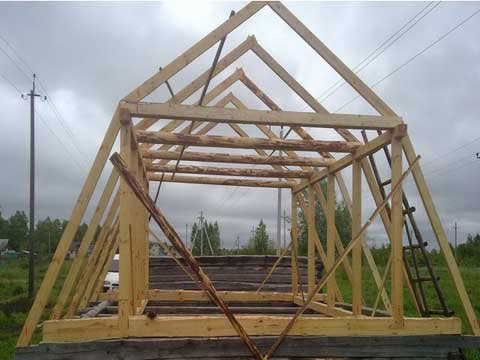

По модульной технологии стропильная система ломаной крыши полностью монтируется на земле. Прежде всего собирают нижний пояс и поднимают его на стены, скажем, при помощи крана. Далее монтируют верхушку  – так же сначала на земле, после чего поднимают и устанавливают на нижнюю. Такую технологию чаще используют при устройстве крыш на больших зданиях.

Среди преимуществ мансардного типа стоит выделить следующие.

• Ломаный профиль позволяет сэкономить достаточное пространство для мансарды и снизить в определенной степени ветровую нагрузку на все строение.
• Использование наслонных стропил в подобной конструкции, в свою очередь, позволяет в тоже время сделать несущую конструкцию значительно легче и снизить в некоторой степени общее количество использованного материала.

Устройство мансардной крыши, если мауэрлат совмещен с балками перекрытия.

В этом варианте монтируют в следующей последовательности:

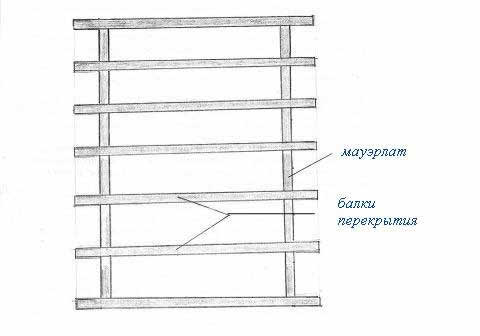

•  Мауэрлат жестко скрепляют с балками перекрытия. В результате получают решетку из толстого бруса (150 или 100х150). Она выступает в качестве основания.
•  Затем при помощи вертикальных стоек выделяют будущее мансардное помещение и соединяют стойки при помощи продольных прогонов и балками сверху, которые станут будущими затяжками для верхних стропил висячего типа.
•  Следующим шагом монтируют стропила – сначала наслонные, а после проверки плоскостей крутых скатов и висячие.

Особого внимания требует сборка узлов, находящихся в точках перегиба.

•  Наслонные при необходимости подпирают подкосами, а верхнюю затяжку подвешивают с помощью бабки – тогда она не будет прогибаться..
•  Фасадные конструкции монтируют с учетом окон и дверей (если запланирован выход на балкон).

Последовательность работ при монтаже зависит от конкретного материала, условий и других факторов.

Некоторые варианты ломаной крыши

• Если длина всех стропил одинаковая, то крыша имеет вид половины восьмигранника.
• Если в зависимости от размеров здания, обойтись без затяжек и стоек, тогда потолок в помещении мансарды примет вид четырехгранного свода.

Оригинально смотрится мансарда, в которой один из скатов ломаный, а другой – прямой. Такой вариант приемлем для случаев, когда конструктивно нужно сдвинуть помещение ближе к какой-нибудь стене. Подобный асимметричный фронтон смотрится современно и стильно.
