Стропильные фермы железобетонные: классификация и особенности использования

Стропильные фермы железобетонные в зависимости от назначения строения, материала покрытия, способа их опирания и других факторов могут иметь различные типы и очертания. Возможности их применения достаточно широкие:

• здания могут иметь пролеты до 24 м и более:
• кровля – быть как малоуклонной, так и скатной,
• покрытие зданий может быть как с фонарями, так и без и т. д. Подобные конструкции нашли особое применение в зданиях промышленного типа и складских.

Отличаются:

• высокой прочностью,
• жесткостью,
• трещино- и морозостойкостью, что позволяет эксплуатировать их в агрессивной газообразной среде,
• хорошими противопожарными свойствами.

Производство элементов несущих конструкций из бетона

Железобетонные фермы производят из конструкционного бетона, тяжелого или легкого, в основном это керамзитобетон и аглопоритобетон. Их изготавливают в одно- или многоярусных стендах-камерах. На каждом из них обычно устанавливают несколько металлических форм с паровой рубашкой. Раскосы и стойки, соответственно, на вибростоле в специальных в кассетных формах, закладывают их в процессе армирования.

Для нижних поясов при армировании используют струнопакеты из высокопрочной проволоки (ø 5 мм), а для верхних – обычные стержни. Высокопрочную проволоку натягивают гидродомкратами и добавляют бетоноукладчиками бетон. Через 2–3 часа изделие проходит термическую обработку. Качество предварительно напряженных изделий регулярно проверяется путем нагружения, предусмотренного в проектных чертежах.

Маркировка

Их маркируют, используя буквенно-цифровые обозначения, разделенные дефисами. Для обозначения типа и размера используют буквы, а цифрами – всю остальную информацию, типа длины в метрах, ее несущей способности, класса напрягаемой арматуры, марки бетона и другую. Буквами также обозначается проницаемость бетона, то есть возможность использования конструкции в агрессивных условиях:

• Н –нормальная,
• П – пониженная,
• С – сейсмоустойчивость до 8 баллов.

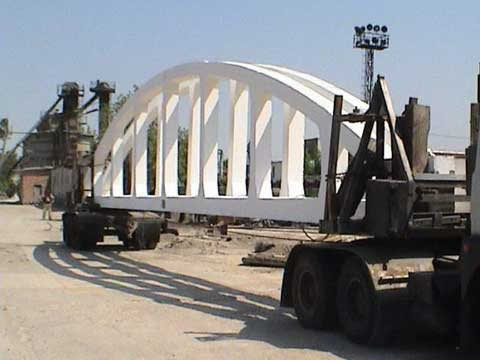

Конструкция железобетонных стропильных ферм

Ферма создает практически своеобразный каркас, определяющий дальнейшие очертания крыши и другие особенности перекрытий. Структура этих бетонных конструкций, придающих каркасу прочность, жесткость и устойчивость, имеет довольно сложную схему, содержащую значительное количество армированных элементов и стали. Это очевидный факт, поскольку функции несущих платформ, которые они выполняют, требуют такой прочности и надежности, чтобы была обеспечена устойчивость здания в экстремальных условиях.

Использование при их производстве специальных легких марок бетона позволяет существенно снизить вес конструкции без потери качества. Арматурная сталь высокопрочной марки, традиционно входящая во внутреннюю структуру, имеет исключительные антикоррозийные свойства. Поэтому кровля оказывается неуязвимой к воздействию влаги или мороза.

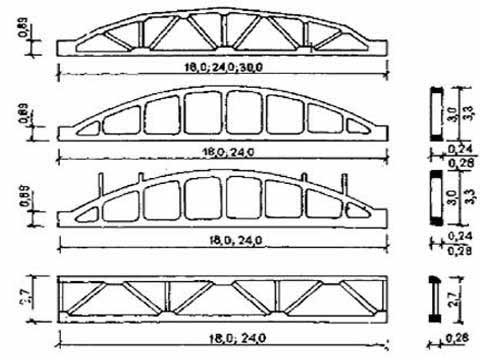

Контур образуют два его пояса, которые работают на изгиб, а решетку – раскосы и стойки, работающие на осевые усилия. Различают следующие их виды:

• сегментные – отличаются верхним поясом очертания и раскосной решеткой;
• полигональные –пояса в них либо параллельные, имеют трапециевидное очертание, то есть отличаются раскосной решеткой и малым углом уклона верхнего пояса;

Сегментные фермы иногда заменяют на полигональные, в которых элементы верхнего пояса в пределах базовых узлов спрямлены. Это значительно экономичнее использования треугольных или прямоугольных очертаний.

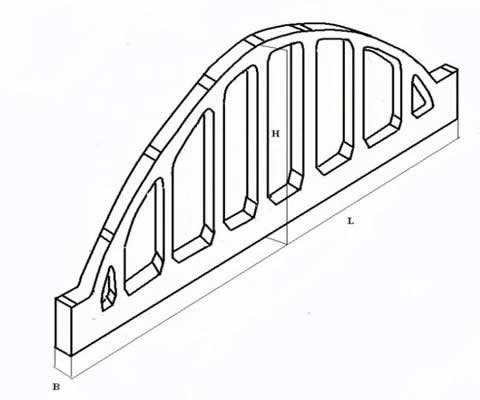

• арочные безраскосные – имеют жесткие узлы;
• раскосные арочные – характеризуются криволинейными очертаниями верхнего пояса и редкой решеткой.

Типы: безраскосые, раскосые, типовые

• Для строений с малоуклонной кровлей используют безраскосые фермы, снабженные в верхнем поясе



  дополнительными стойками. Как правило, это здания с большими системами коммуникаций, размещенных в пределах фермы. Их устанавливают с шагом в 6 (при подвесном транспорте) или 12 м.

• Безраскосными треугольными конструкциями перекрывают однопролетные неотапливаемые здания с пролетом в 6, 9, 12 и 18 м, под асбестоцементные волнистые листы.
• Сегментные раскосые и безраскосые применяют для скатных кровель.
• Типовые ЖБИ используют для перекрытия одноэтажных одно- и многопролетных зданий (пролеты – 18 и 24 м ) под рулонные материалы.

Типовых вариантов довольно много, и для них используются следующие обозначения:

• ФС – раскосные фермы для скатных крыш,
• ФБС – безраскосные для скатных крыш,
• ФП – под покрытия из плит, равных по длине пролету,
• ФПМ – для малоуклонной кровли без преднапряжения,
• ФПН – для малоуклонных крыш с преднапряженными стойками,
• ФБМ – безраскосные для малоуклонной скатной крыши,
• ФПС – для скатной,
• ФТ – безраскосные треугольного очертания для скатной.

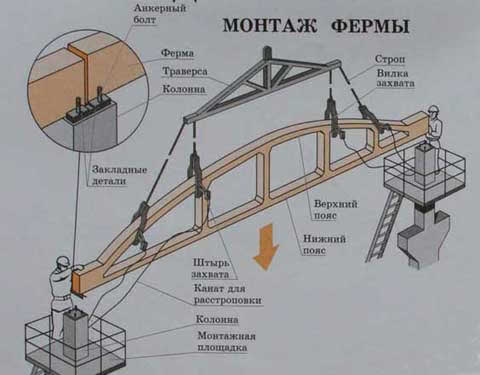

Особенности монтажа

Использование конструкций этого типа требует тщательного расчета несущей способности строения. Стропильные конструкции из железобетона крепят к закладным деталям, которые расположены в колоннах или несущих стенах. Еще до начала монтажа проводят проверку качества элементов, их размеров, расположения закладных деталей, подготавливают места опирания. Для приваривания закладных деталей фермы к опорам в составе монтажной бригады должен обязательно участвовать сварщик.

Продольную жесткость конструкции обеспечивают при помощи металлических прогонов, которые приваривают к закладным деталям. В зависимости от типа кровельного покрытия его укладывают либо нf обрешетку, либо непосредственно к прогонам.
