Устройство фальцевой кровли: надежной защиты дома

Фальцевая кровля: узлы и их виды

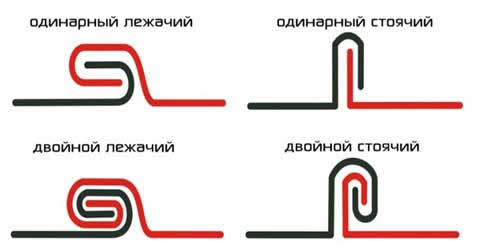

Фальцевая кровля – это покрытие, состоящее из металлических панелей, картин, которые друг с другом скреплены специальным соединением, фальцем. Они бывают четырех видов: одинарные (лежачие и стоячие) и двойные (лежачие и стоячие). Очевидно, что второй вариант – более надежный, т. к. вероятность, что под него проникнет вода или листы со временем начнут расходиться достаточно мала.

Стоячими, которые выступают над поверхностью покрытия, обычно скрепляют металлические полосы, расположенные вдоль ската крыши, а поперек него – соответственно, лежачими. Поэтому крыши, выполненные по данной технологии, можно безошибочно узнать по характерному рисунку продольно-поперечных швов.

Картины соединяют непосредственно на крыше, используя

инструмент для фальцевой кровли – ручной или это может быть специальная машинка электромеханическая (кромкогибочная или закаточная). При первом способе соединения желательно дополнительно пользоваться бесцветными герметиками, благодаря которым можно максимально устранить вероятность проникновения в соединение влаги.

Еще одна разновидность металлической кровли – фальцевая кровля самозащелкивающаяся, например, Ruukki. Покрытие в этом случае выполняют по технологии соединения элементов промышленным способом без использования специальных инструментов.

Материалы для фальцевой кровли

Подобные покрытия изготавливают из металлов: стали, меди, титан-цинка и прочих.

• Оцинкованная фальцевая кровля, выполненная из листового или рулонного материала, нуждается в периодической покраске. Иначе через десяток лет эксплуатации она превращается из блестящей в пятнисто-серую.
• Фальцевая кровля из меди лишена этого недостатка и даже наоборот, потемнев со временем, она приобретает более благородный вид. Она устойчива к коррозии и практически не требует затрат при эксплуатации.
• Из алюминия считается долгожителем (срок ее службы – порядка 100 лет), и это при ее доступной стоимости.

Какие преимущества имеет

• Вес конструкции незначительный, поэтому можно использовать уже имеющиеся кровельные лаги и сэкономить на их дорогостоящей замене.
• Вода не контактирует с крепежными элементами (кляммерами), так как все они спрятаны под покрытие.
• Устойчивость к деформациям, в том числе, и несущих конструкций. Закрытые двойные фальцы на крыше образуют надежную, практически цельную плоскость, которая ни при каких обстоятельствах не рассыпется и не разъединится.
• Экономный расход материала. Это особенно ощутимо на сложных конструкциях.
• Ограждение фальцевой кровли, эксплуатационные настилы, система снегозадержания крепятся без повреждения покрытия.
• Широкая возможность выбора форм и материала: оцинкованная сталь, оцинковка с полимерным покрытием, алюминий, медь, цинк-титан.

Устройство фальцевой кровли: технология монтажа

Подготовительные работы и расчет фальцевой кровли выполняют согласно соответствующим СниП.

Монтаж медной фальцевой кровли производят либо по сплошной, либо по разреженной обрешетке. При этом соблюдение расчетного шага обрешетки строго обязательно. В противном случае листы из стали могут прогнуться, а это вызовет ослабление и возможную деформацию швов. Обрешетку в некоторых случаях, например, для самозащелкивающихся фальцев, выполняют из металлического оцинкованного профиля. Сплошное основание устраивают в местах примыканий, разжелобках, карнизных свесах и т. д., и в случае сложной конфигурации конструкции.

Фальцевую технологию рекомендуется использовать при уклонах ската более 14°. При меньших углах наклона (7–14°) в обязательном порядке устраивают сплошное основание и используют двойной фальц.

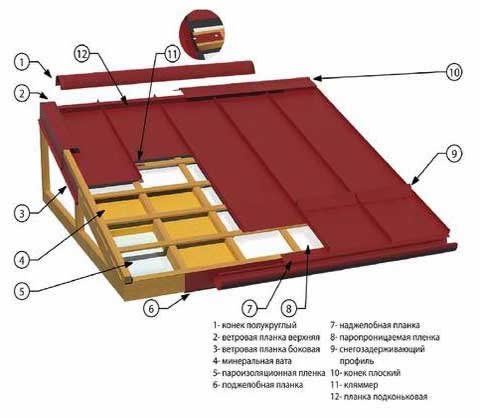

Для жестких крыш в подкровельном пространстве требуется соблюдать влажностно-температурный режим в полном соответствии с установленными нормами. Грамотно установленный кровельный пирог для фальцевой кровли поможет предотвратить образование конденсата с внутренней стороны листов, еще одной причины для преждевременной коррозии и дальнейшего ремонта фальца..

Традиционная технология укладки: основные этапы

Монтажные работы проводятся поэтапно/

Первый этап

Изготавливают элементы фальцевой кровли для покрытия скатов и других элементов крыши (разжелобы, карнизные свесы, настенные желобы). Картины требуемых форм и размеров делают прямо на строительной площадке:

• размечают стальные листы на детали;
• разрезают по нанесенным на металл отметкам;
• соединяют в картины, лежачим фальцем (длина – в скат);
• загибают боковые кромки – это будущие стоячие фальцы.

Второй этап

Панели-заготовки поднимаются и на крыше боковые стороны картие соединяют стоячим фальцем. После чего их закрепляются к обрешетке кляммерами – один конец узкой стальной полоски заводится в стоячий фальц в место изгиба, другой крепится на брус обрешетки.

Отверстия у отводящих и вентиляционных труб закрывают при помощи фартуков из оцинкованной стали.

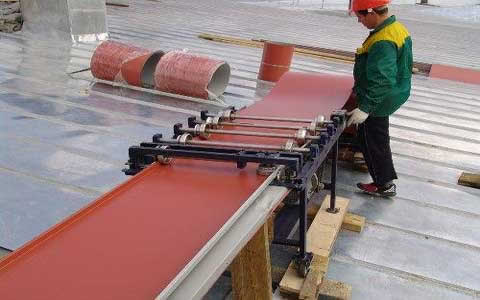

Современное устройство — рулонная технология

При выполнении крыши этим способом картины практически любой длины изготавливаются из рулонного металла прямо на строительной площадке. Согласно способу устройства них не может быть лежачих (поперечных) фальцев. Таким образом вероятность протечек сводится к минимуму. Соединенные двойным фальцем картины уплотняют силиконовым герметиком.

В данной технологии используется соответствующее оборудование: станки для раскроя, закаточные машины и другое. Эта технология

• позволяет использовать также сталь с более современным и практичным полимерным покрытием;
• обеспечивает высокую герметичность покрытия;
• технология практически бесшумная;
• применима для любого наклона ската, размера и конфигурации.
