Водоотвод с плоской кровли – залог правильного функционирования

К негативному воздействию дождевой и талой воды по причине отсутствия уклона особо восприимчива плоская кровля. Вода на ее поверхности при сильных осадках может удерживаться, а ее замерзание – стать причиной повреждения кровли. Таким образом, водоотвод с плоской кровли является одним из самых важных факторов ее эффективного функционирования.

Устройство водоотвода: наружный или внутренний

Организованный водосток, как известно, может быть как внутренним, так и наружным.

Традиционные решения

На тех краях, где устройство водоотвода с крыши не предполагается либо невозможно, для защиты стен от стекания воды устанавливают так называемые оградительные стенки, которые покрывают либо бетонной, либо металлической «шапкой». Места, где такие стенки и кровельное покрытие примыкают, закрывают «фартуком» из оцинковки.

Монтаж водоотвода выполняют на:

• свесах кровли, самых низко расположенных;
• специальном выступе.

В первом случае водосток устанавливают около свеса в особых углублениях-каналах. Использовать можно как готовые стальные или пластиковые системы, так и изготовленные самостоятельно из оцинковки. Вода с крыши отводится при помощи сточных труб, проведенных через отверстия в каналах, где установлены желоба.

Углубления-каналы можно делать при ремонте старой кровли: внешнюю теплоизоляцию до свеса не доводят и оставляют место для желобов.

На выступе, который размещен ниже свеса, систему монтируют, если она предусмотрена самой конструкцией. Больше всего в подобных случаях подходят желоба и трубы прямоугольного сечения, которые закрепляют на вертикальные кронштейны. Для присоединения сливных труб к желобам в выступе должны быть предусмотрены отверстия.

Водоотвод с плоской кровли тем не менее чаще ассоциируется с системой внутреннего водостока. Для ее устройства поверхность кровли при уклоне не менее 2 % делится на участки: один стояк – 150—200 м². Для меньших площадей ограничиваются одним стояком. В местах уклона располагают специальные воронки, комплектуя их мусороуловительными корзинками. Чаще их располагают по центру кровли, а сточные трубы – внутри здания, скажем, вместе с канализационными трубами.

Чтобы не дать воде замерзнуть возле воронок, на площади 1 м² возле нее кровлю обогревают при помощи кабеля. Что же касается внутренних водостоков, их круглогодичную работу обеспечивают, расположив стояки в отапливаемой зоне по всей длине.

Как сделать водоотвод с крыши: современные решения

Основным элементом внешней системы, таким образом, является кровельная воронка. Она направляет дождевую воду в водосточные трубы, которые могут быть проложены как снаружи, так и внутри здания, затем, в грунт, канализацию, в емкости для использования воды в хозяйственных нуждах.

Для беспрепятственного отведения воды воронку устанавливают в самой низкорасположенной точке крыши. При этом минимальный уклон в ее направлении должен составлять 3%. Сливная воронка по разным причинам может закупориваться, поэтому кроме основной дополнительно устанавливают еще минимум пару подобных устройств. Все их подсоединяют к одной сливной трубе. Обязательным является и устройство аварийного отлива, на случай если основной не справляется с чрезмерным количеством воды.

Водоотвод с плоских крыш в зависимости от их конструкции оснащают различным типом воронок. Например:

•

  крыши-терассы – моделями с плоской «крышкой», кстати, по ним можно ходить;

• зеленая кровля – моделями со специальной сеткой, предохраняющих от попадания листьев, травы и грязи, а также небольших животных;
• для утепленных и неутепленных крыш.

Дождевую воду сегодня отводят двумя способами: сифонно-вакуумным и гравитационным.

Гравитационная система

Это достаточно простая в эксплуатации конструкция.

Ее востребованность связана также с тем, что даже при некоторых монтажных ошибках система продолжает корректно работать.

В основе ее работы лежит следующий принцип: попавшая в воронку вода отводится дальше по сливным трубам, наклоненным в сторону, запланированную для отвода воды. Гравитационная система пропускает воду «вперемешку» с воздухом, поэтому сточные трубы имеют довольно большой диаметр. Это еще связано с тем, что при небольших осадках из-за маленькой скорости отводящейся воды в них может оказаться грязь. По всей длине диаметр труб не должен изменяться. Лучшим вариантом считается пластиковый вариант, имеющий округлую форму. Сток проводят по нежилым помещениям и отводят воду либо за пределы здания, либо в дренажную систему.

Сифонно-вакуумная система

Она аналогично сифону всасывает воду. Воронка сливная оснащена устройством, которое исключает попадание воздуха в систему. Возникающий вакуумный эффект обеспечивает принудительное всасывание воды. Несомненными преимуществами сифонно-вакуумной системы являются:

• большая производительность воронок,
• меньший диаметр сливных труб;
• их меньшее количество;
• эффективная проходимость;
• возможность установки водоотводных каналов без уклона.

Однако, из-за сложности проектирования и монтажа в частном строительстве они не очень популярны.

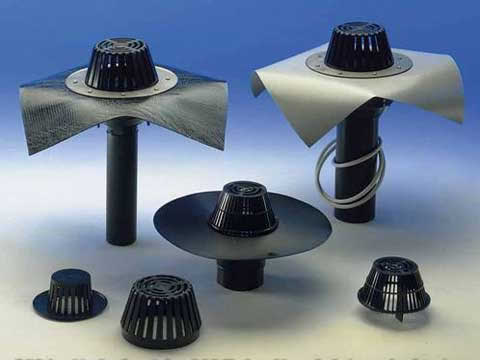

Виды водосточных воронок (фитингов)

Типов фитингов довольно много. Различают их, в частности,

• По конструкции. К примеру, они могут иметь одну или две части. Второй вариант рекомендуется использовать для плоских крыш, подверженных подвижкам, скажем, деревянным или невентилируемым. Благодаря тому, что его части могут смещаться относительно друг друга, при любой подвижке, герметичность соединения сливной трубы и воронки не нарушается.Одноуровневые используют, если верхним слоем кровли является гидроизоляционный. Если же он расположен под балластом или утеплителем – многоуровневые.
• По пропускной способности. Этот показатель определяется, исходя из ее диаметра, по количеству воды, проходящей по ней за единицу времени.

• По способу соединения со слоем гидроизоляции. Вариантов соединения – достаточно много, к примеру, используя универсальный обжимной фальц. Есть также варианты фитинга с фартуками из толстой пленки или рубероида, которые подбирают в соответствии с кровельным материалом, например, ПВХ-фартук используют в случае покрытия из полимерных мембран, битумный – рулонных материалов их битума.

Воронки без фартуков – универсальны, то есть их можно совмещать с любым материалом для плоской крыши, поэтому и более популярны.
